Palazzo Grassi – where culture meets sustainability

An old building kitted out with modern technology: KSB pumps and valves for heating, air-conditioning, water and sanitation systems help to save 30 % of energy in the Palazzo Grassi.

The project: Palazzo Grassi, an 18th century Venetian palace

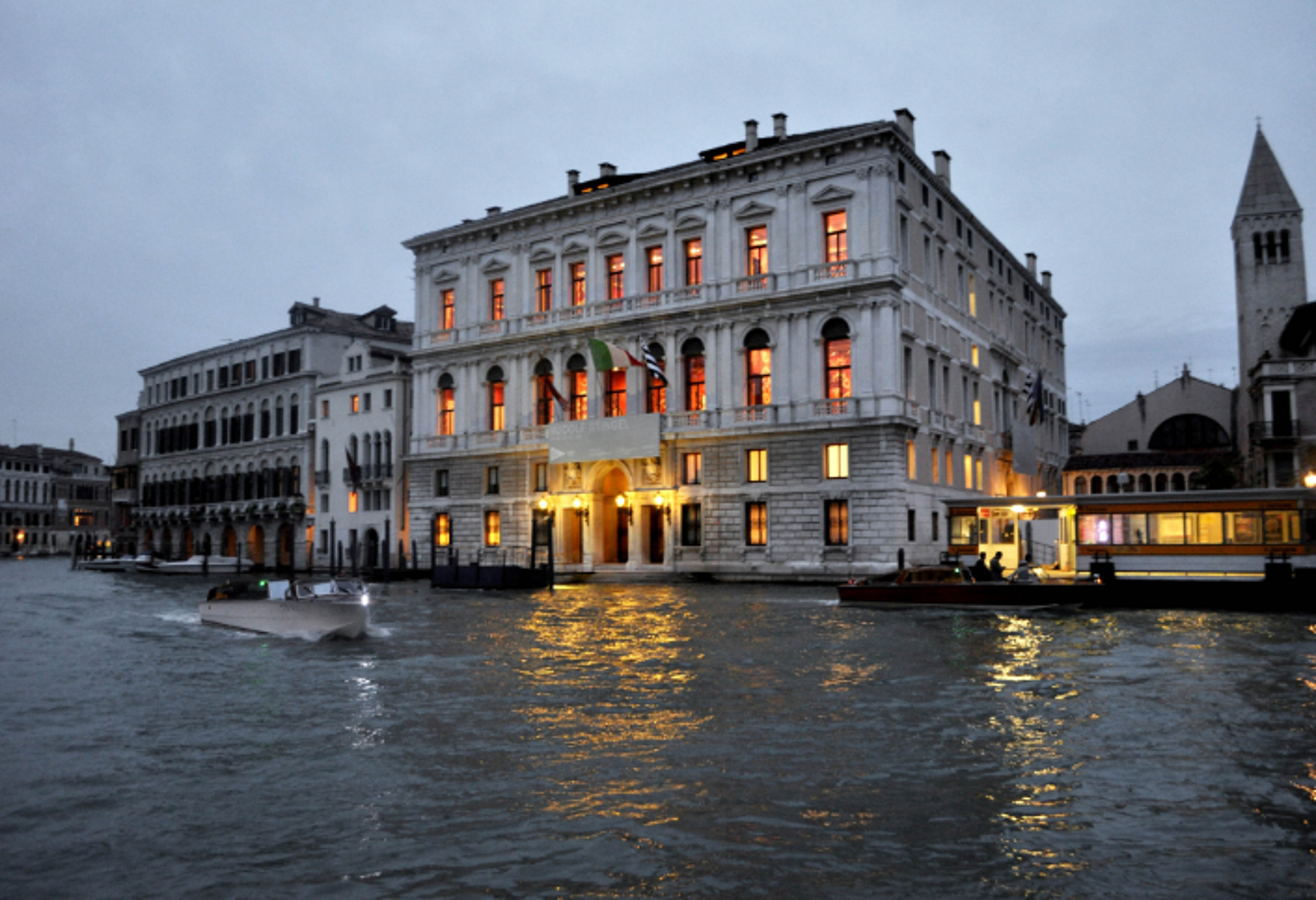

The Palazzo Grassi is one of Venice’s most famous buildings. The three-storey structure from the 18th century stands directly on the Canal Grande. It was created by architect Giorgio Massari in the transitional style between Late Baroque and Classicism. He was commissioned by the Grassi family.

Today, the impressive building houses a renowned museum of contemporary art. The exhibits belong to the French entrepreneur and collector François-Henri Pinault who bought the building in 2006.

An energy analysis revealed that the palace’s energy consumption was enormous, making energy optimisation measures absolutely necessary. The task was to install state-of-the art equipment for heating, air-conditioning, water and sanitation systems. Technology designed to meet the demands of maximum energy efficiency and environmental friendliness.

The challenge: Cutting-edge technology in an old building

The challenge was to significantly reduce energy consumption in the Palazzo Grassi – and thus save costs – by using efficient and environmentally friendly pumps and valves.

The solution: A complete range of technology and expertise covering all systems

To meet the specific requirements of the Palazzo Grassi, KSB supplied a complete range of pumps and valves for heating, air-conditioning, water and sanitation systems. This comprised 131 shut-off and control valves, 24 swing check valves, 29 strainers, 45 expansion joints and 5 Etabloc pumps.

The main criterion was the high efficiency of the pumps driven by KSB SuPremE IE5* motors. The magnet-less pump drive impresses with high efficiency in all load ranges, enabling maximum energy savings.

All pumps were also fitted with a PumpDrive variable speed system and PumpMeter pump monitoring unit. In addition to installing these new pumps, KSB carried out maintenance of some of the older pumps.

The project took eight months from its start in July 2015, with the products being delivered in November 2015 and final completion in February 2016.

The bottom line: KSB’s solution has enabled a substantial reduction (30 %) in energy consumption

30 % lower energy costs thanks to KSB solutions

Data I Facts I Figures

Location: Venedig

Application: Building Services

Project: Maintenance of older pumps, installation of KSB pumps and valves

Duration: July 2015 to February 2016 (8 months)

KSB Products used: Pumps and valves for heating, air-conditioning, water and sanitation systems✓ Energy-efficient & sustainable ✓ 30 % energy reductions

Commissioned: February 2016

Products used

Etabloc/Etabloc Pro/Etabloc MyFlow

Dokumenty

Jednostupňové čerpadlo so špirálovou komorou a blokovou konštrukciou, s výkonmi podľa EN 733, s hnacím systémom PumpDrive 2 kompatibilným s IEC so SuPremE alebo PumpDrive 3 triedy účinnosti IE4/IE5 podľa IEC TS 60034-2-3:2016 a frekvenčným meničom integrovaným v motore. Hriadeľ vybavený v oblasti tesnenia hriadeľa vymeniteľným puzdrom hriadeľa Špirálová komora a kryt telesa s vymeniteľnými štrbinovými krúžkami. Špirálová komora s naliatymi nohami čerpadla pri vyhotovení B, C a S. Upevňovacie body zodpovedajú norme IEC 60072, rozmery plášťa podľa normy DIN V 42673 (07-2011). Vyhotovenie ATEX je dostupné. V porovnaní s požiadavkami na energetickú účinnosť podľa smernice o ekodizajne ponúka oveľa viac.

Detaily

KSB SuPremE

Dokumenty

Synchrónny reluktančný motor kompatibilný s IEC (výnimka: veľkosti motorov 0,55 kW/0,75 kW s 1500 min⁻¹ sú vyhotovené s permanentnými magnetmi) triedy účinnosti IE4/IE5 (Super/Ultra Premium Efficiency) podľa IEC TS 60034-30-2:2016 na prevádzku so systémom na reguláciu otáčok, KSB PumpDrive 2, PumpDrive 2 Eco alebo PumpDrive R. Na pripojenie na trojfázový zdroj napätia 380 – 480 V (pomocou PumpDrive). Upevňovacie body zodpovedajú norme IEC 60072, čím je zaručené použitie kompatibilné so štandardným motorom IEC a úplná zameniteľnosť so štandardnými asynchrónnymi motormi IE2 alebo IE3. Rozmery plášťa ležia v medziach navrhovaných normou DIN V 42673 (07-2011) pre motory IE2/IE3. Regulácia motora sa vykonáva bez snímača ložiska rotora. Účinnosť motora je aj pri 25 % menovitom výkone na kvadratickej charakteristike otáčky – krútiaci moment > 95 % menovitej účinnosti. Motor je vo vyhotovení bez magnetov, pri výrobe sa nepoužívajú tzv. „vzácne zeminy“. Výroba pohonov je preto trvalo udržateľná a ekologická.

Detaily

PumpDrive R (KSB202)

Dokumenty

Frekvenčný menič s vlastným chladením a modulárnou konštrukciou, ktorý pomocou štandardných analógových signálov, prevádzkovej zbernice alebo ovládacej jednotky umožňuje plynulú zmenu otáčok asynchrónnych a synchrónnych reluktančných motorov. Vďaka vlastnému chladeniu PumpDrive R je možná montáž na stenu, ako aj do skriňového rozvádzača. Regulácia až 6 čerpadiel bez ďalšieho regulátora. PumpDrive R je rozšírenie rozsahu výkonu pre PumpDrive 2 až po menovitý výkon 315 kW (sieťové napätie 3~ 380 – 480 V AC), resp. 400 kW (na požiadanie, sieťové napätie 3~ 525 – 690 V AC).

Detaily

BOA-Compact

Dokumenty

Uzatvárací ventil podľa DIN/EN s prírubami, krátka konštrukčná dĺžka EN 558/14, vyhotovenie so šikmým sedlom a priamou hornou časťou, jednodielnym telesom, škrtiacim kužeľom s plášťom z EPDM, prechodným mäkkým tesnením a spätným tesnením, ukazovateľom polohy, aretácia, obmedzenie zdvihu, izolačná krytka s bariérou proti rosnému bodu, bezúdržbová verzia s možnosťou úplného zaizolovania.
