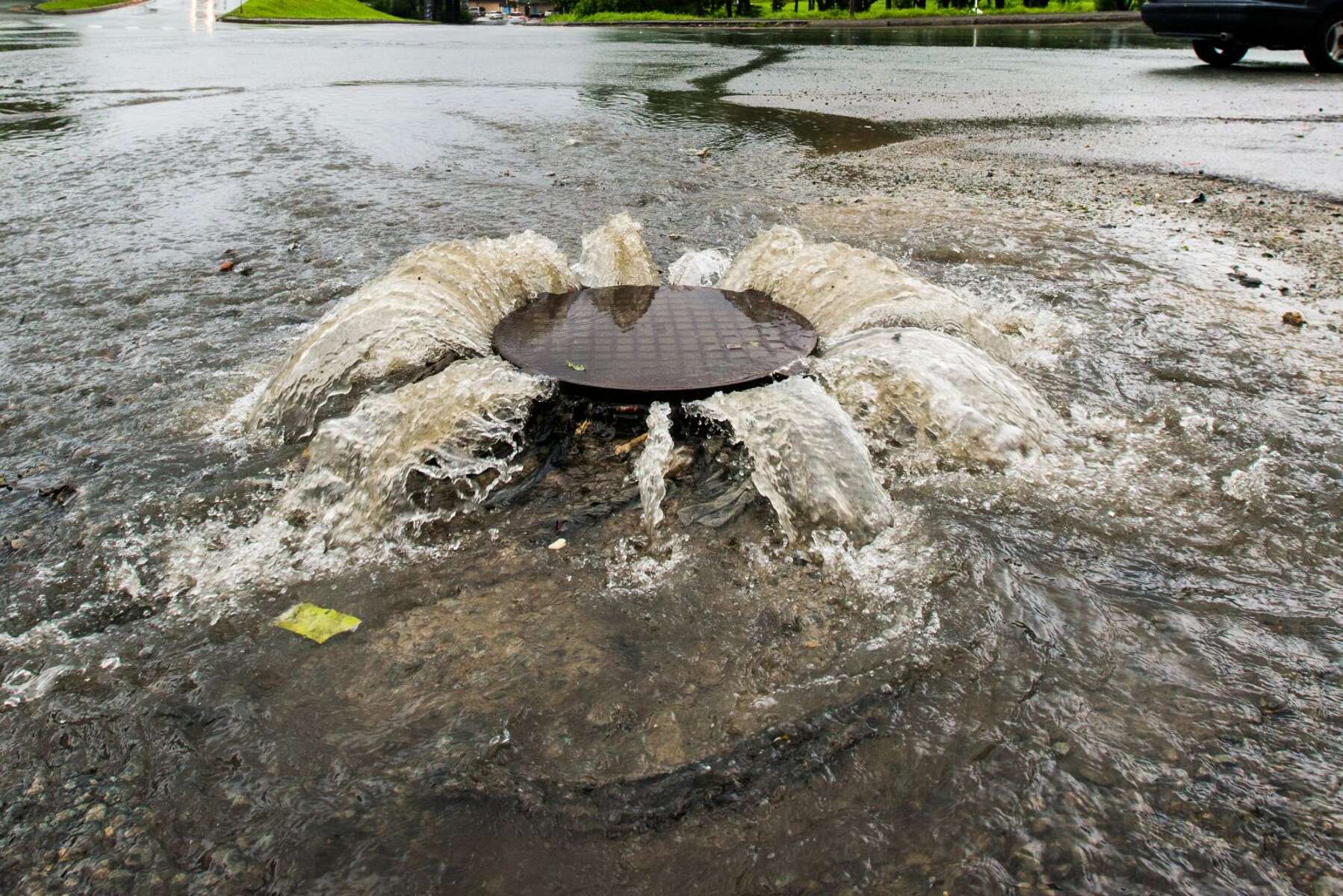

Översvämmade vägar vid skyfall: Detta kan leda till problem med avlopp i byggnader.
9 min read

Förhindra att källare blir till dammar: avlopp i byggnader vid skyfall

I den tyska Harzregionen i slutet av juli 2017: Lågtrycket ”Alfred” gav många dagar av kraftigt skyfall som lokalt översteg 300 liter per kvadratmeter. Konsekvenserna: Många floder svämmade över och täckte delar av städerna Goslar, Wernigerode och Clausthal-Zellerfeld, vilket orsakade skador för miljontals euro.

I regionen Alpe-Adria i slutet av oktober 2018: Ett extremt lågtryck ledde till extrema stormar och skyfall i Österrike, Schweiz, Italien och andra länder. Vissa regioner upplevde mer än 600 liter/m2 regn på några få dagar. Tromber orsakade enorma skador. I det österrikiska förbundslandet Kärnten ljöd ett civilförsvarslarm, och enbart i Italien uppgick skadorna till mer än 3 miljarder euro.

I den tyska Harzregionen i slutet av juli 2017: Lågtrycket ”Alfred” gav många dagar av kraftigt skyfall som lokalt översteg 300 liter per kvadratmeter. Konsekvenserna: Många floder svämmade över och täckte delar av städerna Goslar, Wernigerode och Clausthal-Zellerfeld, vilket orsakade skador för miljontals euro.

I regionen Alpe-Adria i slutet av oktober 2018: Ett extremt lågtryck ledde till extrema stormar och skyfall i Österrike, Schweiz, Italien och andra länder. Vissa regioner upplevde mer än 600 liter/m2 regn på några få dagar. Tromber orsakade enorma skador. I det österrikiska förbundslandet Kärnten ljöd ett civilförsvarslarm, och enbart i Italien uppgick skadorna till mer än 3 miljarder euro.

De här två exemplen visar tydligt vilka konsekvenser som kraftiga skyfall kan få. Under de senaste 30 åren inträffade över 4 000 översvämningar, varav 1 000 ägde rum i den tempererade zonen på norra halvklotet. En analys av klimatmodellberäkningar visar – med vissa regionala undantag – att nederbördsintensiteten på 2000-talet har ökat i de flesta delar av världen, särskilt i norra Europa och andra regioner.*
Vad innebär det här för planering och dimensionering av avvattningssystem? Hur kan fastigheter effektivt skyddas mot kraftiga skyfall?

Det räcker inte att täppa till alla dörrar och luckor: Vatten kan också tränga in i fastigheten genom återflöde

En sak är säker: Om du vill skydda din fastighet från skyfall och översvämningar bör du först och främst vidta alla klassiska åtgärder: se till att fönstren i källaren och på bottenvåningen är tätade så mycket som möjligt. Mobila skyddssystem som flyttbara väggpaneler kan dessutom användas att täcka ljuskällor eller entréområden för att förhindra att vatten tränger in i huset.
Men de här åtgärderna räcker inte eftersom avloppsvatten även kan ta sig in i huset på andra sätt vid sådana väderhändelser – och det genom avloppen från toaletter, duschar, handfat eller tvättmaskiner som ligger på en lägre nivå eller genom golvbrunnar, till exempel i tvättstugor. Detta händer när ett så kallat återflöde uppstår på grund av överbelastade avloppsledningar. Tyvärr är många byggnader inte alls eller bara otillräckligt skyddade mot återflöde. Ofta händer ingenting under många år. Men så kommer extrema stormar med skyfall som överskrider avloppssystemets kapacitet, vilket leder till att lägre liggande rum översvämmas genom sina egna avloppssystem. Att åtgärda sådana skador kräver oftast hårt arbete, kostar mycket pengar och täcks sällan av försäkringen.
Ben i gummistövlar i ett översvämmat rum

I lägre liggande rum kan vatten tränga in i huset via toaletter eller handfat.

Problemet med återflöde: När dagvatten sprutar ut ur toaletten i källaren

Återflöde sker när avloppsvatten trycks från avloppssystemet tillbaka in i de anslutna byggnaderna. Det här händer när avloppsvatten inte kan rinna av tillräckligt snabbt. En sådan överbelastning av avloppssystemet kan till exempel orsakas när fler och fler byggnader byggs och sedan ansluts till befintliga avloppsledningar utan att avloppssystemet utvidgas i samma takt.
Kommunerna är naturligtvis medvetna om det här problemet. Men det är knappast möjligt att bygga nätverk av avloppsledningar som är tillräckligt stora för att transportera vatten från skyfall utan att något som helst återflöde uppstår. När tusentals kubikmeter vatten faller från skyn på kort tid inom ett begränsat område, överskrider avloppen snabbt sin kapacitet.

Vatten i höjd med översvämningsnivån

Vad händer egentligen när återflöde uppstår? När stora volymer dagvatten kommer in i avloppssystemet via gatubrunnar, stiger vattnet i de drabbade avloppssystemen och fastigheternas avloppssystem upp till den så kallade översvämningsnivån, som vanligtvis är den övre kanten av vägen. Om skyddet är otillräckligt rinner avloppsvattnet ut ur lägre liggande utsläppspunkter (t.ex. toaletter, duschar eller avlopp i källaren). Återflöde orsakar egendomsskador för många miljoner euro varje år. Ansvaret ligger hos fastighetsägaren, inte hos kommunen. Det är därför skyddsanordningar mot återflöde är obligatoriska när du tecknar en fastighetsförsäkring.
Schemaritning: återflöde vid otillräckligt skydd

När dagvatten inte kan rinna av tillräckligt snabbt i avloppsledningen stiger det upp till översvämningsnivån. Om det inte finns något tillräckligt skydd kan det rinna ut genom utsläppspunkter på lägre nivå.

Hålla fötterna torra under skyfall: Effektivt skydd mot återflöde

För att hålla källaren torr, även under skyfall, måste ett hus inte bara skyddas mot vatten som tränger in från utsidan utan också mot avloppsvatten som pressas tillbaka in i byggnaden. Generellt sett finns det två alternativ för det sistnämnda:
  • Översvämningsskydd
  • Lyftenheter

Nyttan av översvämningsskydd är begränsad

Översvämningsskydd monteras helt enkelt i de aktuella avloppsrören. Som regel används backventiler för det här ändamålet och det fungerar så här: En klaff gör att vatten kan rinna av till utsidan men stängs när återflöde inträffar. Sådana översvämningsskydd enligt DIN EN 13564-1 finns i de mest skiftande konstruktionsvarianter – för dagvatten, för avloppsvatten med eller utan fekalier, med manuell aktivering eller med både elektrisk och manuell aktivering.
Naturligtvis är de här anordningarna mycket billigare än en lyftenhet med pump(ar), ventiler, etc. De ger dock inte fullständigt skydd. Funktionsfel, otillräckligt underhåll, främmande föremål m.m. kan äventyra eller till och med helt eliminera skyddsfunktionen. Även med intensivt underhåll kan absolut skydd mot att vatten tränger in i fastigheten inte garanteras om inte översvämningsskyddets avstängningsventil har stängts manuellt. Att öppna och stänga avstängningsventil är besvärligt och glöms lätt. Det är därför den här lösningen inte är särskilt praktisk – särskilt eftersom tvättställ, toaletter osv. i källaren inte kan användas när avstängningsventil är stängd. Kort sagt: Översvämningsskydd medför betydande risker och kan leda till onödiga skadeståndskrav i händelse av översvämning.
Av ovanstående skäl är nyttan av översvämningsskydd begränsad. I enlighet med DIN EN 12056 är de tillåtna i följande specifika fall:
  • När en naturlig lutning till avloppsröret är given kan avloppsvatten som innehåller avföring från rum med underordnad användning släppas ut via ett översvämningsskydd – förutsatt att få personer använder de sanitära installationerna och att ytterligare en toalett finns tillgänglig ovanför översvämningsnivån.
  • Dessutom kan avföringsfritt avloppsvatten släppas ut via ett översvämningsskydd när de anslutna installationerna (dusch, handfat etc.) inte behöver användas i händelse av återflöde.
Schemaritning: Utsläppspunkterna är placerade ovanför översvämningsnivån.

Utsläppspunkterna är placerade ovanför översvämningsnivån – skydd krävs inte.

Schemaritning: Ett översvämningsskydd förhindrar att vatten tränger in under översvämningsnivån.

Utsläppspunkterna är placerade under översvämningsnivån – en enkel backventil skyddar källaren mot översvämning vid behov. I det fallet kan inga sanitära apparater under översvämningsnivån längre användas.

Lyftenheter: Det enda verkligt tillförlitliga skyddet mot återflöde

Återflöde är i många fall oundvikligt, men inte dess katastrofala konsekvenser. Endast en lyftenhet för avloppsvatten med återflödesslinga ger ett absolut tillförlitligt återflödesskydd, även vid strömavbrott. Under normal drift ”lyfter” en pumpdriven lyftenhet avloppsvatten över en så kallad återflödesslinga, så att det kan rinna ut i avloppssystemet. När återflöde sker kan inget vatten tränga tillbaka in i huset eftersom slingan är placerad ovanför översvämningsnivån. Om avloppssystemet är överbelastat kommer vattnet bara att rinna upp ur gatubrunnen. Bara en återflödesslinga i kombination med en lyftenhet ger ett absolut skydd. En annan fördel: Med en lyftenhet kan de installationer som är anslutna till den till och med användas under förhållanden med återflöde.
För att säkerställa ett kontinuerligt skydd anger DIN EN 12056-4 att regelbundna, professionella kontroller och underhåll av hela systemet ska ske en gång om året för avloppslyftenheter i enfamiljshus, två gånger om året för flerbostadshus och fyra gånger om året för kommersiellt använda byggnader. Motsvarande underhållskostnader bör beaktas.
Schemaritning: En lyftenhet förhindrar att vatten tränger in genom utsläppspunkter ovanför avloppsledningen.

Utsläppspunkterna i källaren är under översvämningsnivån men fortfarande ovanför avloppsledningen. Med slingan ovanför översvämningsnivån kan inget vatten tränga in i huset genom utsläppspunkterna.

Schemaritning: En lyftenhet förhindrar att vatten tränger in genom utsläppspunkter nedanför avloppsledningen.

Utsläppspunkterna i källaren ligger nedanför avloppsledningen. Det är här som en lyftenhet är ett måste eftersom avloppsvatten som uppstår nedanför avloppsledningen måste lyftas upp ovanför översvämningsnivån för att kunna rinna ut i avloppssystemet.

Torr källare, även under skyfall: sammanfattning och slutsatser

När stora mängder vatten kommer in i avloppsledningen under kraftiga skyfall och överskrider dess kapacitet kan återflöde uppstå. Vattnet tränger tillbaka in i husen genom utsläppspunkterna och översvämmar rum på lägre nivå om inget skydd tillhandahålls. Av denna anledning anger DIN EN 12056 att återflödesskydd för utsläppspunkter nedanför översvämningsnivån inte är något frivilligt utan obligatoriskt. I vissa undantagsfall är översvämningsskydd tillåtna.Tekniskt sett är kompletta lyftenheter den klart bättre lösningen. De pumpar avloppsvattnet som genereras i huset upp ovanför översvämningsnivån, varefter det rinner ut i avloppssystemet. Att välja en matchande lyftenhet borde vara en del av processen när ett hus ska ritas.

*https://wiki.bildungsserver.de/klimawandel/index.php/Starkniederschläge_und_Hochwasser
