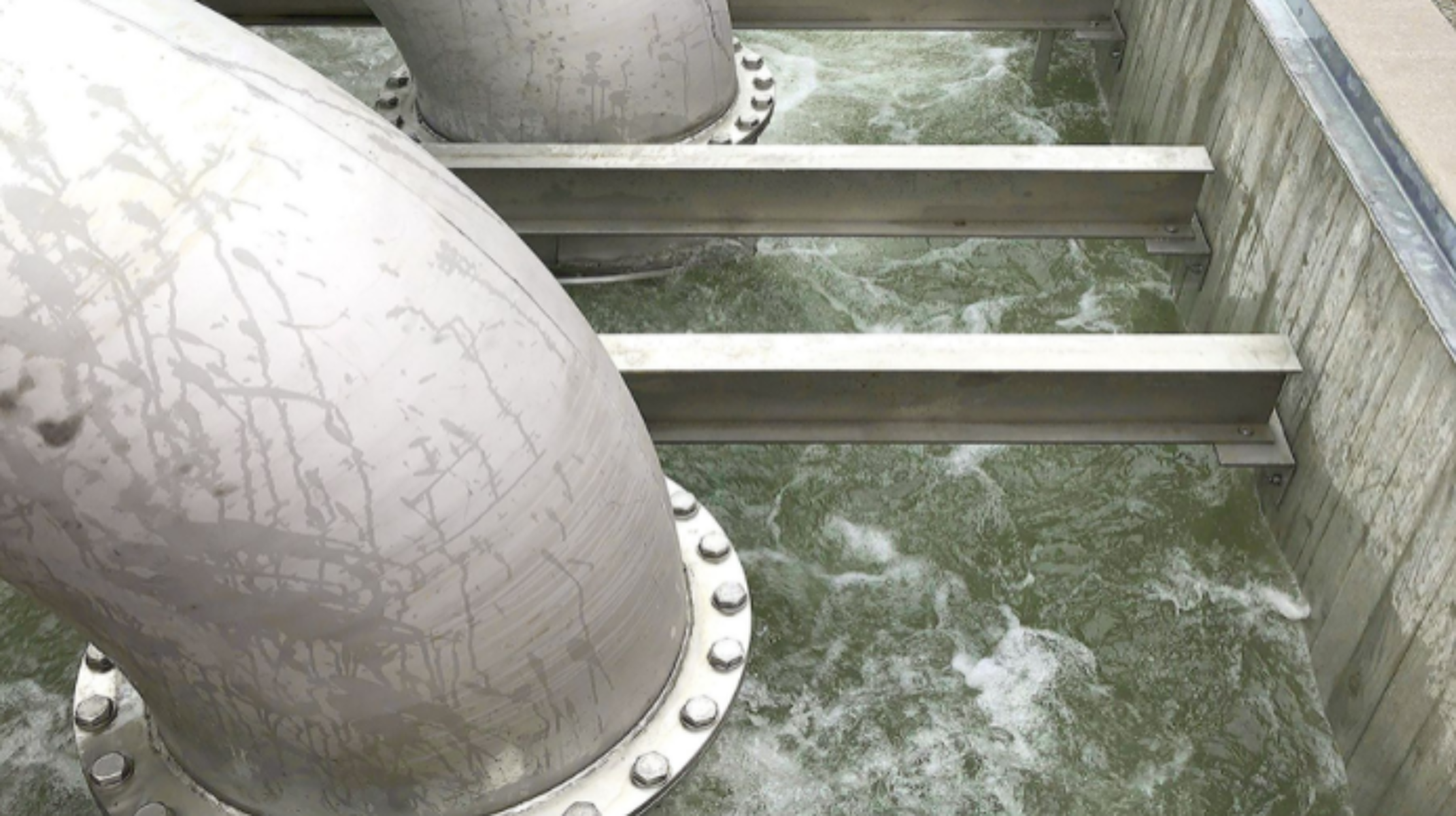

Vattentank ovanifrån, med utloppsrör
5 min read

Vattenskador på dränkbara pumpar och hur man förhindrar det.

Tanken bakom dränkbara pumpar är – som namnet antyder – att dränka pumparna i det medium som hanteras. Hur säkert är det att göra det? Finns det någon risk för att vatten kommer in genom en skadad kabel?

Tanken bakom dränkbara pumpar är – som namnet antyder – att dränka pumparna i det medium som hanteras. Hur säkert är det att göra det? Finns det någon risk för att vatten kommer in genom en skadad kabel?

Vattentäta kabelanslutningar vid pumphuset

Fördelarna med dränkbara pumpar ser man tydligt; de är mycket kompaktare än konventionella rörformiga pumpar med samma hydrauliska prestanda. Inga extra byggnader eller hus krävs för motorerna, och de är lättare att hantera vid underhåll och installation. Men – hur säkert är det att driva dessa pumpar kontinuerligt nedsänkta i och omgiven av mycket smutsigt vatten? Finns det risk för att vätska tränger in i pumpen, vilket kan orsaka kortslutning eller skada på motorn?

Generellt sett påverkar denna risk alla pumpar med en dränkbar motor men endast i händelse av en defekt, såsom en saknad testportskruv, ett sprucket pumphus, gamla och spröda tätningselement eller ett defekt pumphus. Andra exempel är skadade eller felaktigt sittande O-ringar, räfflade axlar eller felaktigt smorda eller till och med felaktigt sittande axeltätningsringar. Även i dessa fall kan vatten komma in i motorutrymmet. Dränkbara pumpar som är permanent installerade i avloppsvattentankar är utom synhåll. När de utför viktiga uppgifter som att skydda källarrum från återflöde är därför underhåll avgörande. Underhåll kan förhindra allt ovanstående.

Om pumpen inte är mekaniskt skadad kan inget vatten komma in i pumpen. Pumpen övervakas av olika sensorer. Om det uppstår skador som leder till att vatten kommer in i pumpen stoppas pumpen via övervakningssensorerna.

Bild på en KSB Amacan som sänks ned i ett utloppsrör

En Amacan sänks ned i utloppsröret

Vattentät anslutning: Hur man förhindrar att vatten kommer in via kablarna

Alla KSB:s dränkbara pumpar (till exempel Amarex KRT och Amacan-serien) är utrustade med en fullständigt vattentät kabelingång. Även om kabelisoleringen skadas under installation eller drift skyddar detta patenterade system pumpen mot att vätska tränger in i motorutrymmet och in i kopplingslådan.

Isoleringen av de enskilda kabelkärnorna är avskalad och kabeländarna är förtennade. Denna sektion är fixerad i kabelförskruvningssystemet med distanser och sedan helt inbäddad i syntetiskt harts. En gummifläns ger ytterligare tätning. Detta tätningskoncept används för både strömkabeln och kontrollkabeln.

Naturligtvis uppfyller alla KSB:s dränkbara pumpar kraven för kapslingen IP68 (International Protection). Den första siffran, 6:an, står för ”dammtät” och den andra siffran, 8:an, betyder ”lämplig för kontinuerlig nedsänkning”.

När pumpen installeras i utloppsröret är det nödvändigt att mekaniskt stödja kablarnas egen vikt och samtidigt skydda dem mot flödesturbulens. För detta ändamål har KSB utvecklat en patenterad kabelhållare. Kablarna är fästa på en stödlina med gummiprofiler. Stödlinan fästs sedan på utloppsrörets kåpa med en spännskruv och bygel. I händelse av ett öppet utloppsrör är det fäst vid en tvärbalk. Detta säkerställer att kablarna har lång livslängd och att kabelingången i motorhuset är helt tät.

Schematisk ritning av en absolut vattentät kabelingång vid en dränkbar pump

Sektionsritning av en absolut vattentät kabelingång vid en dränkbar pump

Dubbel mekanisk tätning för att skydda motorn mot smutsigt vatten

Axeln är tätad med en dubbel mekanisk tätning. Mekaniska tätningar är oumbärliga för tätning av roterande axlar. De ser till att den vätska som hanteras förblir i systemet, förhindrar utsläpp och skyddar därmed miljön från föroreningar. Axeltätningar av hög kvalitet i form av mekaniska tätningar säkerställer också maximal ekonomisk effektivitet och driftsäkerhet för pumpar. Detta är avgörande eftersom de flesta reparationer uppstår på grund av tätningsproblem.

Dränkbara pumpar är utrustade med mekaniska tätningar i tandemarrangemang med en vätskebehållare och högkvalitativa, slitstarka kontaktmaterial för många års problemfri drift.

Schematisk bild av en dubbel mekanisk tätning

Schematisk bild av en dubbel mekanisk tätning

Övervakning med flottörbrytare och sensorer

Den mekaniska tätningen övervakas av en flottörbrytare. Olika sensorer avger en varning i ett tidigt skede, innan skador kan uppstå. De övervakar vibrationer, fukt i motorn och anslutningsutrymmet samt temperaturen på motorlindningen, kylvätskan och lagret.

Sensorer som övervakar vibrationer, fukt och temperaturen på motorns lindning och lager

Sensorer som övervakar vibrationer, fukt och temperaturen på motorns lindning och lager

Schematisk bild av sensorer som övervakar fukt och temperaturen på kylvätska och lager

Sensorer som övervakar fukt och temperaturen på kylvätska och lager
