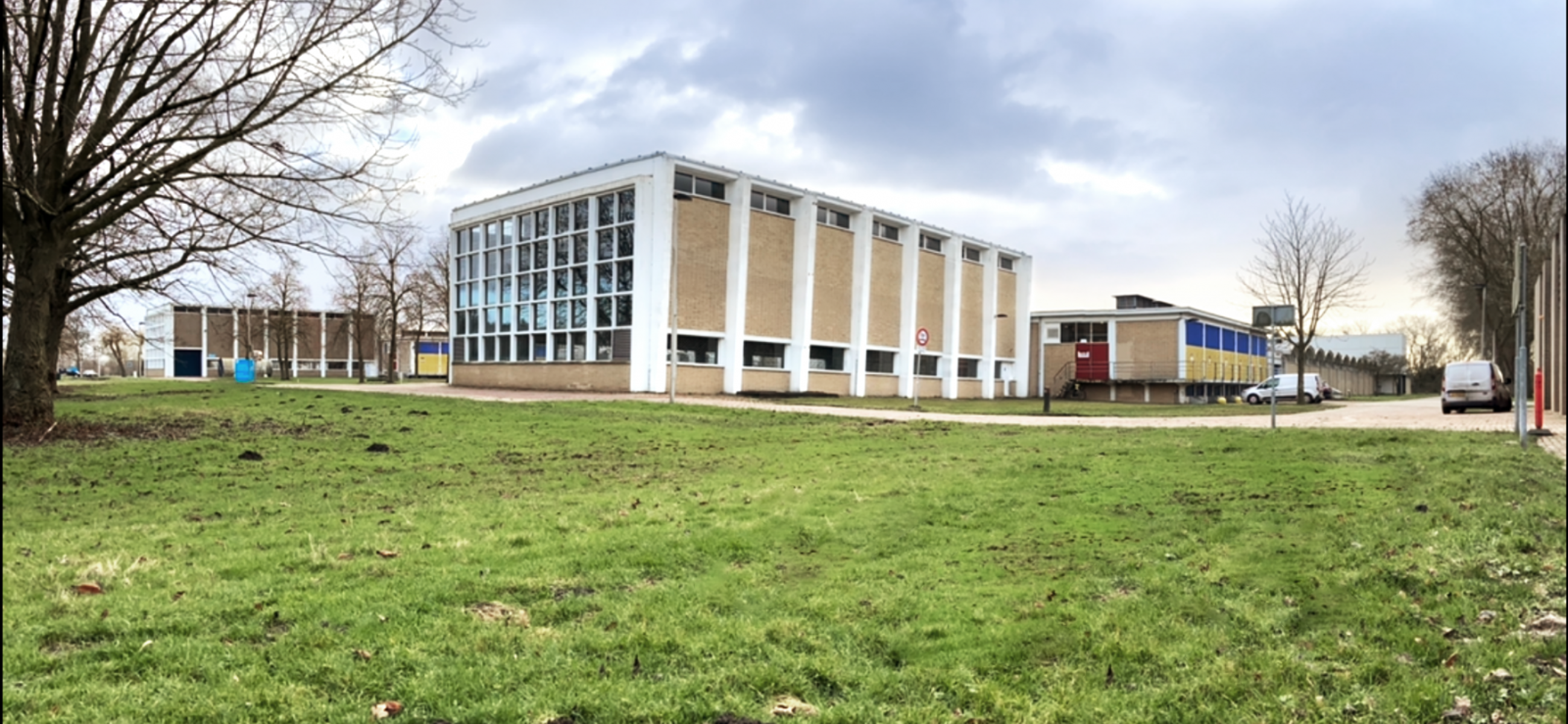

Uppgradering av två gamla pumpstationer som levererar råvatten i Utrecht (riktning mot Amsterdam)
Waternet, vattenleverantören i Amsterdam-regionen, säkerställer att dricksvattenanläggningar och industrier i området får tillförlitlig tillförsel av rå- och dricksvatten. Två av deras pumpstationer började bli gamla och behövde moderniseras. Målen: Mer effektivitet och mindre underhållsarbete. Precis rätt utmaning för experterna på KSB!
Waternet, vattenleverantören i Amsterdam-regionen, säkerställer att dricksvattenanläggningar och industrier i området får tillförlitlig tillförsel av rå- och dricksvatten. Två av deras pumpstationer började bli gamla och behövde moderniseras. Målen: Mer effektivitet och mindre underhållsarbete. Precis rätt utmaning för experterna på KSB!
Projektet:
Modernisering av två pumpstationer för tillförsel av råvatten
Även om pumpstationer i allmänhet är utformade för en lång livslängd kommer så småningom tiden när de behöver moderniseras helt. Pumpstationerna som drivs av Waternet-vattenföretaget nådde den här punkten för några år sedan. Deras energiförbrukning uppfyllde inte längre dagens standarder, bullernivåerna var för höga, vibrationer och kavitation orsakade problem i systemet och den mängd underhållsarbete som krävdes behövde också minska avsevärt.
Modernisering av pumpstationerna omfattade demontering av totalt 18 gamla pumpar med motorer och installation av åtta nya RDLO 500-685 A GB-pumpar med motorer på 1 MW och 6 kV – plus att förnya alla tillhörande rör, ventiler, ventilationssystem, elektriska installationer, system med variabel hastighet och styrskåp, inklusive toppmoderna säkerhets- och övervakningssystem med SIL (Safety Integrity Level) kombinerat med programmerbara Pilz-reläer.
I slutet av upphandlingarna kvarstod endast två anbudsgivare som kunde uppfylla de specifikationer som krävdes. KSB kunde dessutom garantera mer kostnadseffektiva totala livscykelkostnader under en planerad beräkningsperiod på tre decennier och tilldelades därför kontraktet.
Kunden:
Dricksvattenleverantören Waternet Amsterdam i Nederländerna
Vattenleverantören Waternet betjänar den regionala offentliga vattenmyndigheten Amstel, Gooi en Vecht och kommunen i Amsterdam. Företaget ser till att medborgarna får tillräckligt med rent dricksvatten på ett tillförlitligt sätt. Eftersom försörjningsområdet ligger under havsnivån måste företaget också se till att 1,3 miljoner invånare i upptagningsområdet skyddas mot översvämning.
Pumpstation från vattenleverantören Waternet utrustad med 4 RDLO-vattenpumpar
Utmaningen:
Snäva tidsgränser, många parter inblandade – och coronaviruspandemin
Projektet medförde flera olika typer av utmaningar och innebar ett antal hinder för projektteamet. För det första var planeringen uppdelad i fyra mycket snäva tidsfaser, vilket ytterligare komplicerades av att inget större arbete kunde utföras på systemet under sommarsäsongen. Dessutom genomfördes många planerings- och implementeringsåtgärder just under tiden för den globala pandemin.
De största utmaningarna berodde dock på konstruktionsbegränsningarna i den befintliga byggnaden:
- Korrekt placering av inloppsmunstyckena i inloppskammaren under golvet,
- Säkerställande av ett jämnt, virvelfritt flöde i varje sugledning,
- Farliga arbetsförhållanden i fuktiga källare med risk för översvämning,
- Konstruktion av vibrationsfria pumpfundament,
- Kylning av systemet med variabelt varvtal med utomhusluft,
- Avancerad styrutrustning
Projektet bestod av en mängd olika procedurer som var beroende av varandra, men detta hanterades framgångsrikt tack vare effektiv kommunikation och ömsesidig förståelse på alla sidor.
Byggnationen började i november 2018. På grund av olika förseningar och de exceptionella omständigheterna var det dock inte möjligt att leverera förrän i oktober 2021.
Enstegs, axiellt delad RDLO-pump med spiralformat hus för horisontell installation på vibrationsfritt betongfundament
Lösningen:
Effektivt samarbete mellan alla projektdeltagare
Den hydrauliska konstruktionen tillhandahölls av KSB Nederland i samarbete med specialister från det globala försäljningsteamet på KSB Halle, medan tekniken för pumpfundament, rördiametrar och rörstöd hanterades i samarbete med HAL-Engineering i Halle. KSB kontrollerade också elinstallationerna med hjälp av en professionell konsult och tillhandahöll den saknade arbetskraften.
Alla vattenpumparna av typen RDLO 500-685 har testats enligt ISO9906, klass 1U, enligt schemat på Halle-testanläggningen i närvaro av kunden. Efter dessa första tester provades pumpsatserna igen i närvaro av kunden i Halle, men denna gång med hela drivlinan, dvs. inklusive motor, system med variabelt varvtal, växelriktare, transformator och koppling.Efter lyckad testning installerades pumpsatserna i Nederländerna.
Tack vare den höga effektiviteten och prestandan hos de installerade RDLO-pumparna och drivlinekomponenterna betalade sig investeringen på flera miljoner euro inom en mycket kort tid. Målen uppnåddes och kunden var mycket nöjd med de lösningar som tillhandahölls av KSB.
Fakta och siffror
Projekt:
2 pumpstationer
Slutanvändare:
Waternet Amsterdam, Nederländerna
KSB-pumptyper i det här projektet:
8 x RDLO 500-685 A GB med 1MW 6kV motorer
Beställd:
2019 och 2020 (i fyra faser) överlämnade 2021
Använda produkter
RDLO
Horisontellt eller vertikalt uppställd längsdelad enstegspump och dubbelsugande radialhjul, anslutningsfläns enligt DIN, EN eller ASME.
