BOA-CVE H Ventil

VentilBOA-CVE H

Wartungsfreundliches Regelventil nach DIN/EN mit Flanschen, wahlweise mit linearer oder gleichprozentiger Regelcharakteristik bei Kvs-Werten von 0,1 bis 630 m³/h und Schließdrücken bis zu 40 bar, einfacher Austausch aller Innenteile ohne Spezialwerkzeug inklusive des beidseitig verwendbaren Sitzes, serienmäßige Schallreduzierung durch zweistufige Entspannung mittels Kombination von Parabolkegel und Lochkäfig, mit elektrischem Stellantrieb.
Alle Dokumente und Downloads ansehen

Technische Daten

  • NenndruckPN 16, PN 25, PN 40
  • Maximale NennweiteDN 200
  • Maximal zulässige Medientemperatur450 °C
Current Time 0:00
/
Duration Time 0:00
Progress: NaN%

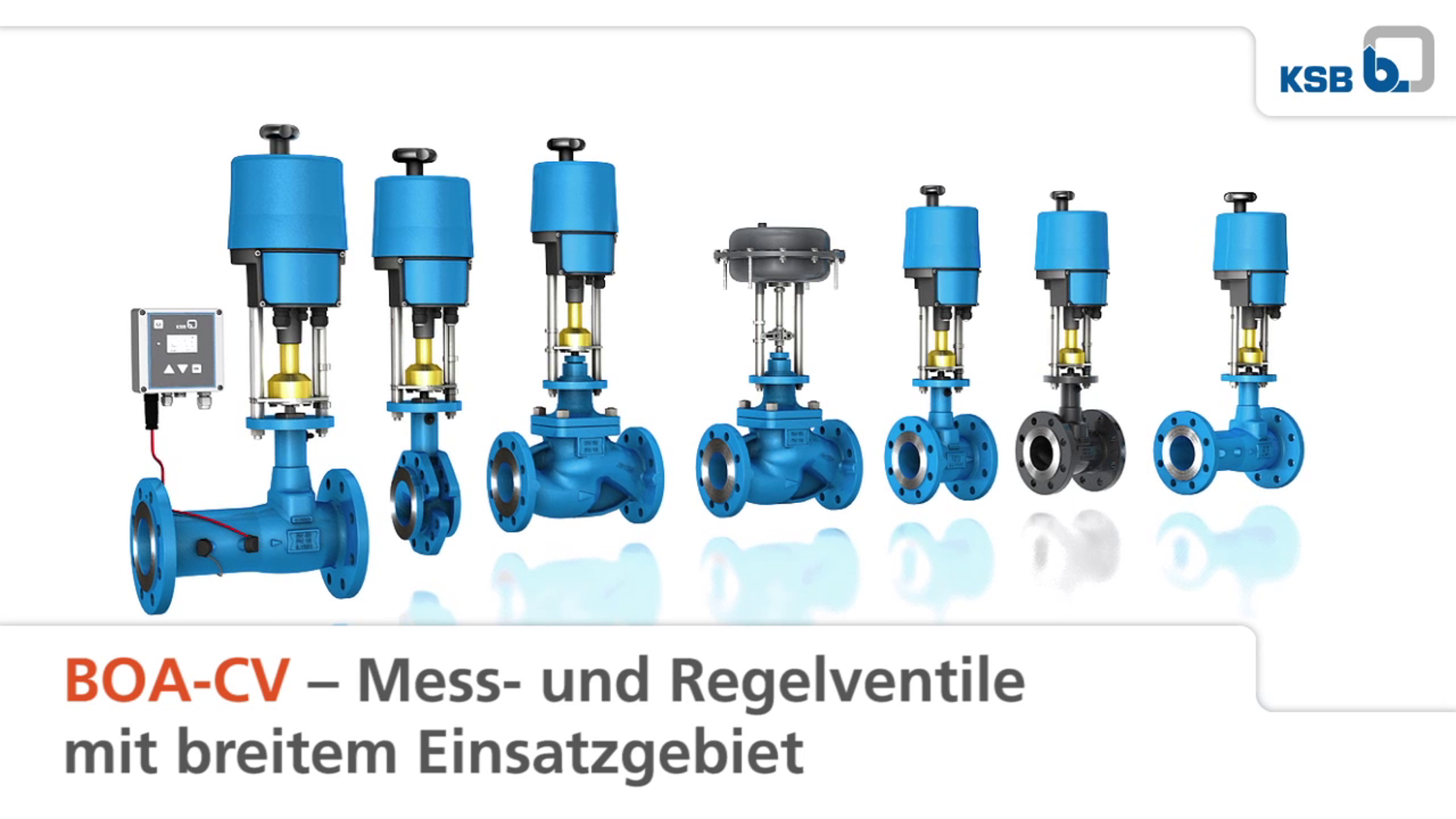

BOA (H) – Die regeln einfach alles!

Die Regelventile der Baureihe BOA-CVE reduzieren durch ihre raffinierte Konstruktion nicht nur Ihre Stillstandszeiten, sondern auch Ihre Ersatzteilkosten: Der Sitz der Stellventile ist beidseitig verwendbar. Ist er beschädigt, lässt er sich ganz einfach umdrehen. So gelingt die Wartung im Handumdrehen – oder besser gesagt im Sitzumdrehen. Und das ohne Spezialwerkzeug. Ähnlich schnell funktioniert auch ein Austausch.

Weitere Details und Vorteile erfahren Sie im Produktvideo.

Ihr KSB-Kontakt: Wir sind da, um Sie zu unterstützen.

Benötigen Sie Hilfe, um die richtige Materialnummer zu finden?
Wir werden in Kürze eine Liste bereitstellen, sodass Sie Ihre Bestellung direkt vornehmen können.
In der Zwischenzeit bitten wir Sie, sich mit unserem Support in Verbindung zu setzen:

Ihr direkter Ansprechpartner in Ihrer Nähe
KSB Kontakt: Wir sind für Sie da

Vorteile

  • Schallreduzierung durch zweistufige Entspannung (bereits im Standard integriert)
  • Antikavitationsmaßnahmen möglich durch Kombination von Stützkorb und Lochkegel
  • Einfache Anpassung an die jeweilige Regelaufgabe durch Kombination von unterschiedlichen Kegelformen (gleichprozentig oder linear) mit verschiedenen Sitzdurchmessern
Current Time 0:00
/
Duration Time 0:00
Progress: NaN%

BOA (H) – Die regeln einfach alles!

Die Regelventile der Baureihe BOA-CVE reduzieren durch ihre raffinierte Konstruktion nicht nur Ihre Stillstandszeiten, sondern auch Ihre Ersatzteilkosten: Der Sitz der Stellventile ist beidseitig verwendbar. Ist er beschädigt, lässt er sich ganz einfach umdrehen. So gelingt die Wartung im Handumdrehen – oder besser gesagt im Sitzumdrehen. Und das ohne Spezialwerkzeug. Ähnlich schnell funktioniert auch ein Austausch.

Weitere Details und Vorteile erfahren Sie im Produktvideo.

Technische Daten

  • FunktionAbsperren/Regulieren
  • VerbindungsartFlansch
  • Ausführungskonzept Antriebmit E-Antrieb
  • Netzfrequenz50 Hz
  • Netzspannung24 V,
    230 V,
    400 V
  • GehäusewerkstoffEN-GJS-400-18-LT,
    GP240GH+N
  • NenndruckPN 16,
    PN 25,
    PN 40
  • Maximale NennweiteDN 200
  • Minimale NennweiteDN 15
  • Maximal zulässige Medientemperatur450 °C
  • Minimal zulässige Medientemperatur-10 °C

Schnittzeichnungen

Dokumente

Titel
Format
Größe
Letzte Änderung
BOA-CVE H (7525.521_DE)ZIP0.0818.10.2021
Titel
Format
Größe
Letzte Änderung
BOA-CVE H (7525.1_DE)PDF2.388.12.2022
Titel
Format
Größe
Letzte Änderung
Betriebsanleitung EA-C Antriebe (7525.83_DE)PDF3.0814.3.2022
BOA-CVE H (7525.81_DE)PDF4.0221.9.2022
Titel
Format
Größe
Letzte Änderung
Spezifikationsblatt Anfrage BOA-CVE H (7524.021_DE)PDF0.0818.10.2021
Spezifikationsblatt Auslegung BOA-CVE H (7524.022_DE)PDF0.1318.10.2021
Titel
Format
Größe
Letzte Änderung
Konformitätserklärung (0570.8538_DE)PDF0.165.1.2023
Konformitätserklärung UKCA (0570.85387_DE)PDF0.1821.1.2023
Titel
Format
Größe
Letzte Änderung
Produkt-2-Seiter BOA-CVE/CVP H (7525.021_DE)PDF1.5814.3.2022
