Magnochem-Bloc Trocken aufgestellte Pumpe

Trocken aufgestellte PumpeMagnochem-Bloc

Horizontale oder vertikale, wellendichtungslose Spiralgehäusepumpe in Blockbauweise, mit Magnetkupplung, nach DIN EN ISO 2858 / ISO 5199, mit Radialrad, einströmig, einstufig. ATEX-Ausführung erhältlich.
Alle Dokumente und Downloads ansehen

Hauptanwendungen

  • Chemische Industrie
  • Fernwärmeversorgung
  • Industrielle Umwälzsysteme
  • Klimaanlagen

Technische Daten

  • Maximale Fördermenge754 m³/h
  • Maximale Förderhöhe236 m
  • Maximal zulässiger Betriebsdruck40 bar
  • Maximal zulässige Medientemperatur200 °C

Ihr KSB-Kontakt: Wir sind da, um Sie zu unterstützen.

Benötigen Sie Hilfe, um die richtige Materialnummer zu finden?
Wir werden in Kürze eine Liste bereitstellen, sodass Sie Ihre Bestellung direkt vornehmen können.
In der Zwischenzeit bitten wir Sie, sich mit unserem Support in Verbindung zu setzen:

Ihr direkter Ansprechpartner in Ihrer Nähe
KSB Kontakt: Wir sind für Sie da

Vorteile

  • Hohe Betriebssicherheit durch:
    • Reduzierung der Dichtstellen auf statische Dichtungen
    • Optionale Leckagebarriere

Cooler Auftritt: Die Chemienormpumpe Magnochem ist jetzt für heißere Medien einsetzbar und noch sicherer gegen Leckagen.

Current Time 0:00
/
Duration Time 0:00
Progress: NaN%

Die bewährte Magnetkupplungspumpe nach ISO 2858 und ISO 5199 eignet sich besonders für die Förderung von giftigen, explosiven oder kostbaren Flüssigkeiten in der chemischen, petrochemischen oder allgemeinen Industrie. Mit ihrer ATEX-Zulassung garantiert die Magnochem höchste Betriebssicherheit bei maximaler Effizienz und Leckagefreiheit.

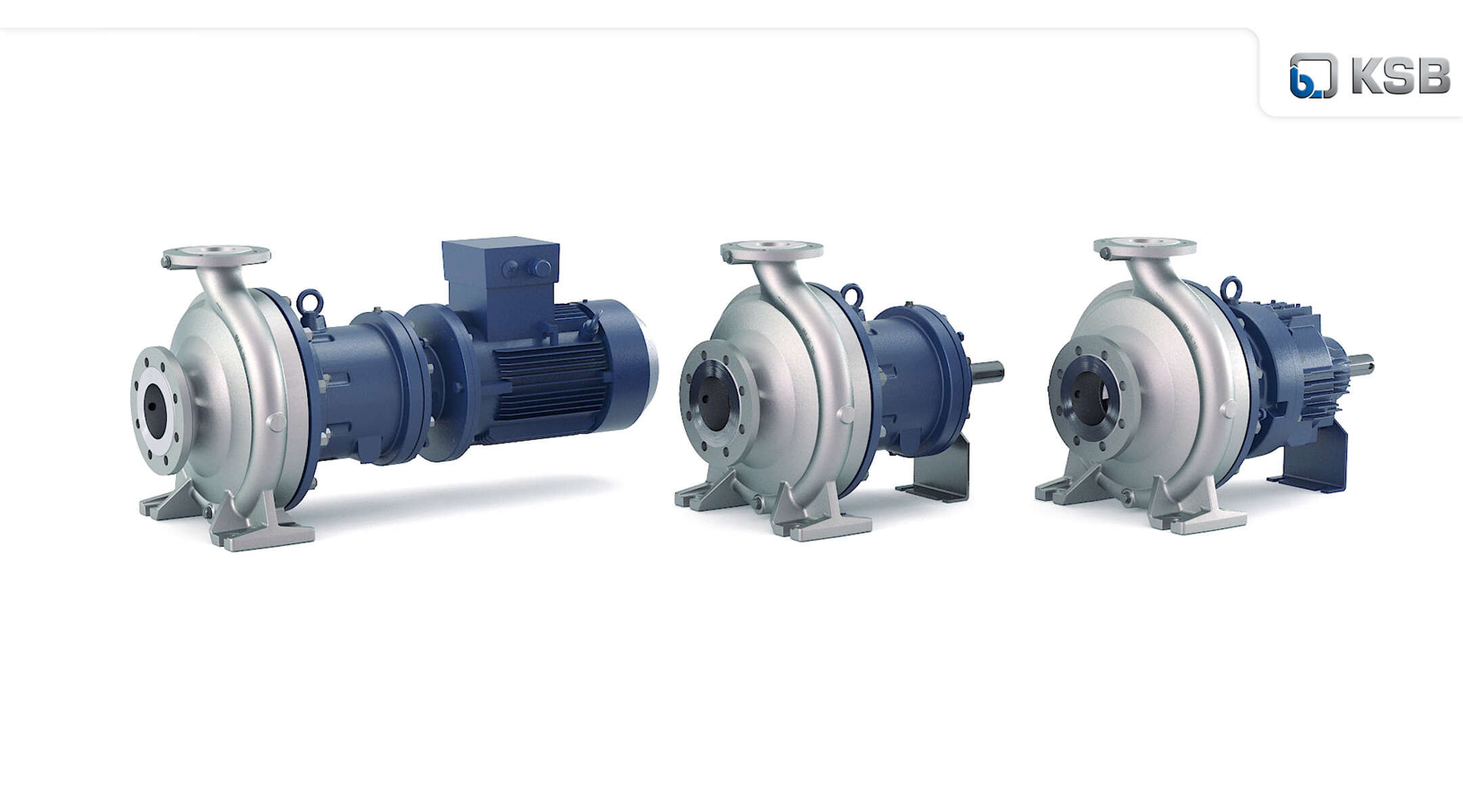

Sie möchten mehr Informationen? Schauen Sie sich unser kurzes Produktvideo an:


Die drei wesentlichen technischen Neuheiten der Magnochem:

Ein Plus an Variantenvielfalt.

Neben Magnochem-Bloc und Magnochem D ergänzt die Magnochem W den Baukasten der Magnetkupplungspumpe. So kann die Chemienormpumpe mit Magnetkupplung bei Medientemperaturen bis 400°C ohne externe Kühlwasserversorgung eingesetzt werden.

Ein Plus an „Coolness“.

Durch innovative Wärmesperren und den neuen Lagerträger wird die thermische Belastung der Wälzlagerung reduziert – für eine hohe Lebensdauer.

Ein Plus an Sicherheit.

Weitere Optionen für die Sekundärdichtung gewährleisten maximale Sicherheit im Schadensfall: Neben der einfachen Lippendichtung sind jetzt auch eine doppelte Lippendichtung sowie eine Gleitringdichtung verfügbar – jeweils mit integrierter Leckage-Abführung.

Kennlinien

Dokumente

Titel
Format
Größe
Letzte Änderung
Magnochem-Bloc (B) (2747.51_DE)PDF6.8118.10.2021
Titel
Format
Größe
Letzte Änderung
Überwachungssysteme (2747.802_DE)PDF3.9314.3.2022
KSB IE4-Motor, CE (4080.8_DE)PDF2.2710.5.2023
Pumpenleistungskontrolle (1070.810_DE)PDF0.414.3.2022
KSB IE3-Motor; CE (4076.8_DE)PDF2.4423.3.2023
Magnochem-Bloc (B) (2747.81_DE)PDF7.1728.9.2022
Magnochem-Bloc, UKCA (2747.817_DE)PDF7.1823.8.2022
Magnetfilter (2747.804_DE)PDF1.3114.3.2022
Titel
Format
Größe
Letzte Änderung
List of Components Magnochem-Bloc (2749.291_090)PDF0.1618.10.2021
Titel
Format
Größe
Letzte Änderung
50 Hz MegaCPK, HPK-L, Magnochem, Magnochem-Bloc, Meganorm (2731.450_DE)PDF13.8721.9.2022
60 Hz MegaCPK, HPK-L, Magnochem, Magnochem-Bloc, Meganorm, Megabloc (2731.451_DE)PDF13.884.5.2022
Titel
Format
Größe
Letzte Änderung
Motorkatalog (0902.53_DE)PDF5.6128.4.2022
Titel
Format
Größe
Letzte Änderung
Magnochem (2747.022_DE)PDF1.7329.3.2023
Titel
Format
Größe
Letzte Änderung
Produktvorstellung Magnochem-Bloc (2749.1_001)PDF0.2818.10.2021
Titel
Format
Größe
Letzte Änderung
Hutsieb nach ZN 1449, vertikaler und horizontaler Einbau (1081.819_DE)PDF0.0814.3.2022
Hutsieb nach ZN 1364, vertikaler Einbau (1081.818_DE)PDF0.214.3.2022
CPKN; HPK; HPK-L; MAC; MAC-Bloc; MegaCPK; RPK; with Inducer (1081.802_DE)PDF0.1828.4.2022

Technische Daten

  • FunktionFördern
  • VerbindungsartFlansch
  • Antriebskonzeptmit E-Antrieb
  • Maximale Fördermenge754 m³/h
  • Minimale Fördermenge1 m³/h
  • Maximale Förderhöhe236 m
  • Minimale Förderhöhe3.5 m
  • Netzfrequenz50 Hz,
    60 Hz
  • Netzspannung400 V,
    460 V
  • GehäusewerkstoffGP240GH+N/A216 GRADE WCB,
    G17CRMOV5-10,
    GX5CRNIMO19-11-2/A743 GRADE CF-8M,
    GX5CRNIMO19-11-2,
    GX3CRNIMOCUN24-6-2-3/GX2CRNIMOCUN25-6-3-3/A9951B
  • NenndruckPN 40
  • Maximal zulässiger Betriebsdruck40 bar
  • Ansaugverhaltennormalsaugend
  • Maximal zulässige Medientemperatur200 °C
  • Minimal zulässige Medientemperatur-20 °C
