Palazzo Grassi
3 min read

Palazzo Grassi – where culture meets sustainability

An old building kitted out with modern technology: KSB pumps and valves for heating, air-conditioning, water and sanitation systems help to save 30 % of energy in the Palazzo Grassi.

An old building kitted out with modern technology: KSB pumps and valves for heating, air-conditioning, water and sanitation systems help to save 30 % of energy in the Palazzo Grassi.

The project:

Palazzo Grassi, an 18th century Venetian palace

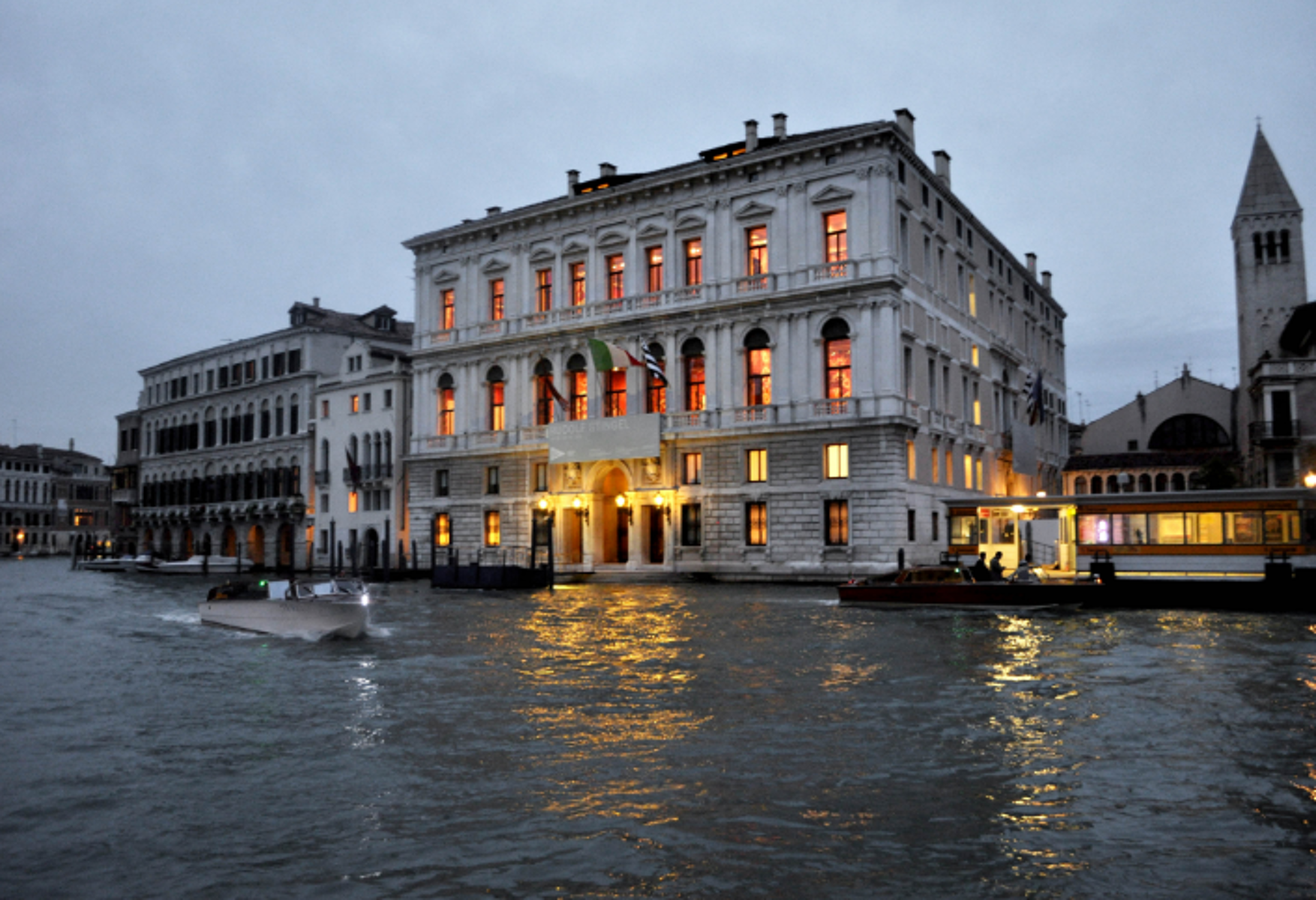

The Palazzo Grassi is one of Venice’s most famous buildings. The three-storey structure from the 18th century stands directly on the Canal Grande. It was created by architect Giorgio Massari in the transitional style between Late Baroque and Classicism. He was commissioned by the Grassi family.
Today, the impressive building houses a renowned museum of contemporary art. The exhibits belong to the French entrepreneur and collector François-Henri Pinault who bought the building in 2006.
An energy analysis revealed that the palace’s energy consumption was enormous, making energy optimisation measures absolutely necessary. The task was to install state-of-the art equipment for heating, air-conditioning, water and sanitation systems. Technology designed to meet the demands of maximum energy efficiency and environmental friendliness.

The challenge:

Cutting-edge technology in an old building

The challenge was to significantly reduce energy consumption in the Palazzo Grassi – and thus save costs – by using efficient and environmentally friendly pumps and valves.

The solution:

A complete range of technology and expertise covering all systems

To meet the specific requirements of the Palazzo Grassi, KSB supplied a complete range of pumps and valves for heating, air-conditioning, water and sanitation systems. This comprised 131 shut-off and control valves, 24 swing check valves, 29 strainers, 45 expansion joints and 5 Etabloc pumps.
The main criterion was the high efficiency of the pumps driven by KSB SuPremE IE5* motors. The magnet-less pump drive impresses with high efficiency in all load ranges, enabling maximum energy savings.
All pumps were also fitted with a PumpDrive variable speed system and PumpMeter pump monitoring unit. In addition to installing these new pumps, KSB carried out maintenance of some of the older pumps.
The project took eight months from its start in July 2015, with the products being delivered in November 2015 and final completion in February 2016.
The bottom line: KSB’s solution has enabled a substantial reduction (30 %) in energy consumption
30 % lower energy costs thanks to KSB solutions

Data | Facts | Figures

Location: Venice, Italy
Application: Building Services
Project: Maintenance of older pumps, installation of KSB pumps and valves
Duration: July 2015 to February 2016 (8 months)
KSB Products used: Pumps and valves for heating, air-conditioning, water and sanitation systems✓ Energy-efficient & sustainable ✓ 30 % energy reductions
Commissioned: February 2016

Used products

Etabloc

Etabloc
เอกสาร

ปั๊มตัวเรือนแบบหอยโข่งที่มีใบพัดชุดเดียวแบบตั​วปั๊มติดกับมอเตอร์ (Close Coupled) ที่มีกำลังตามมาตรฐาน EN733 พร้อมปลอกเพลารวมถึงแหวนรองรับแบบเปลี่ยนได้ และระบบควบคุมความเร็วรอบที่ติดอยู่กับมอเตอร์. มี KSBSuPremE ซึ่งเป็นมอเตอร์ซิงโครนัสแบบความต้านทานแม่เหล็​กที่ปราศจากแม่เหล็ก (ยกเว้นมอเตอร์ขนาด 0.55 กิโลวัตต์ / 0.75 กิโลวัตต์ที่มี 1500 รอบต่อนาที ซึ่งได้รับการออกแบบโดยมีแม่เหล็กแบบถาวร) ระดับประสิทธิภาพ IE4/IE5 ตามมาตรฐาน IEC TS 60034-30-2:2016 สำหรับการใช้งานกับระบบควบคุมความเร็วรอบประเภท KSB PumpDrive 2 หรือ KSB PumpDrive 2 Eco ที่ไม่มีเซ็นเซอร์ตำแหน่งโรเตอร์. ตำแหน่งยึดตามมาตรฐาน EN 50347 ขนาดตัวเรือนตามมาตรฐาน DIN V 42673 (07-2011). มีเวอร์ชัน ATEX.

รายละเอียด

PumpDrive R (KSB202)

PumpDrive R (KSB202)
เอกสาร

เครื่องแปลงความถี่แบบระบายความร้อนด้วยตัวเองที่มีโครงสร้างแบบโมดูลาร์ช่วยให้สามารถแปลงความเร็วของมอเตอร์แบบอะซิงโครนัสและแบบซิงโครนัสผ่านสัญญาณมาตรฐานแบบแอนะล็อก ฟิลด์บัส หรือหน่วยปฏิบัติการได้อย่างต่อเนื่อง เนื่องจาก PumpDrive R ระบายความร้อนด้วยตัวเอง จึงสามารถประกอบเข้ากับผนังหรือตู้ควบคุมได้ ควบคุมปั๊มได้สูงสุด 6 ตัวโดยไม่ต้องใช้ตัวควบคุมเพิ่มเติม PumpDrive R คือส่วนเสริมประสิทธิภาพของ PumpDrive 2 ที่มีกำลังไฟฟ้าใช้งานของอินเวอร์เตอร์สูงถึง 250 กิโลวัตต์ (มาตรฐาน) / 1,400 กิโลวัตต์ (ตามความต้องการ)

รายละเอียด

BOA-Compact

BOA-Compact
เอกสาร

วาล์วปิดตามมาตรฐาน DIN/EN พร้อมหน้าแปลน, ขนาดสั้นตามมาตรฐาน EN 558/14, รุ่นที่มีตำแหน่งติดตั้งเอียง, ด้านบนเป็นแบบตั้งตรง, ตัวเรือนแบบชิ้นเดียว, กรวยควบคุมอัตราการไหลที่หุ้มด้วย EPDM, ซีลที่ช่องทางผ่านและด้านหลังที่ซีลด้วยวัสดุนิ่ม, ตัวระบุตำแหน่ง, อุปกรณ์ล็อก, ตัวหยุดการยก, ปลอกหุ้มหางปลาพร้อมคุณสมบัติป้องกันการควบแน่น, ไม่ต้องบำรุงรักษา, หุ้มฉนวนทั้งหมด

รายละเอียด
