Wirkungsgradklasse
In die Wirkungsgradklassen werden alle 2-, 4-, 6-, und 8-poligen Niederspannungs-Drehstrommotoren (z. B. Asynchronmotor) im Leistungsbereich von 0,12 bis zu 1.000 kW Leistung in der Standardausführung entsprechend ihres Wirkungsgrades eingeordnet.
Die Unterscheidung erfolgt in die fünf Klassen IE1, IE2, IE3, IE4 und IE5. Die Klasse IE5 bezeichnet dabei die Ausführung mit dem besten Wirkungsgrad, in welche die hocheffizienten Motoren als Energiesparmotoren einzuordnen sind. Die älteren Motoren ohne Wirkungsgrad-Angabe entsprechen der Klasse IE1.
siehe Abb. 1 Wirkungsgradklasse
siehe Abb. 1 Wirkungsgradklasse

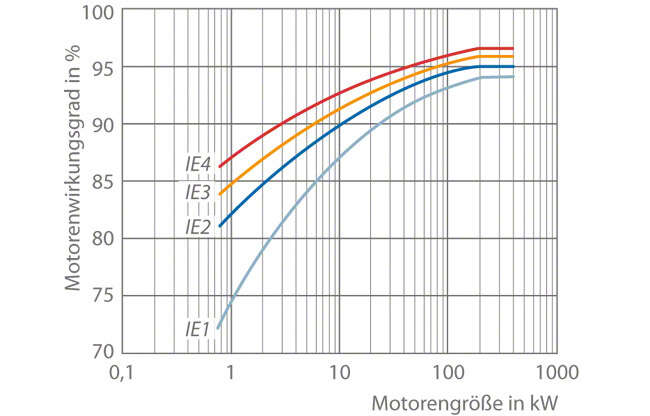

Abb. 1 Wirkungsgradklasse: Leistungsbereich bis 1.000 kW, Klassifizierung nach IEC60034-30
Der Motor-Wirkungsgrad (η) errechnet sich aus dem Verhältnis der abgegebenen Wellenleistung (PAB) und der aufgenommenen elektrischen Leistung (PZU). Die Differenz besteht aus den internen Motorverlusten. siehe Abb. 2 Wirkungsgradklasse

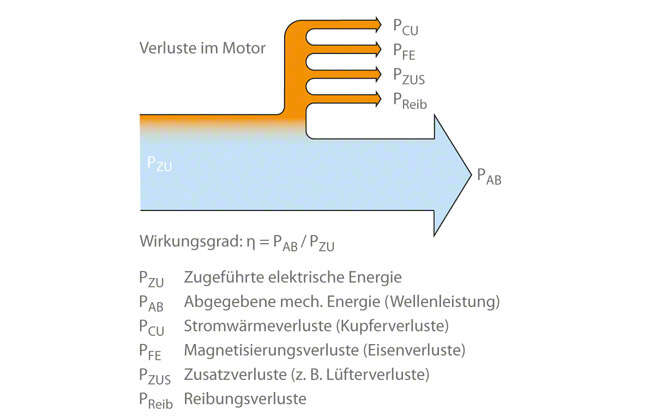

Abb. 2 Wirkungsgradklasse: Einzelverluste der Asynchronmotoren (Drehstrom-Standardmotore)
