Cure de rajeunissement pour deux stations de pompage obsolètes à Utrecht près d’Amsterdam
Waternet, la société de distribution d’eau pour la région d’Amsterdam, assure l’alimentation fiable en eau brute et en eau potable des entreprises et des usines d’eau potable des environs. Deux de ses stations de pompage, devenues obsolètes, devaient être modernisées. Objectifs : plus d’efficacité et moins d’intervention du personnel. Une mission sur mesure pour les experts de KSB.
Waternet, la société de distribution d’eau pour la région d’Amsterdam, assure l’alimentation fiable en eau brute et en eau potable des entreprises et des usines d’eau potable des environs. Deux de ses stations de pompage, devenues obsolètes, devaient être modernisées. Objectifs : plus d’efficacité et moins d’intervention du personnel. Une mission sur mesure pour les experts de KSB.
Le projet :
Modernisation de deux stations de pompage assurant l’alimentation en eau
Bien que les stations de pompage soient généralement conçues pour durer, il arrive un moment où il faut les moderniser complètement. Pour les stations de pompage de l’entreprise Waternet proche d’Amsterdam, ce moment était venu il y a déjà quelques années : leur consommation énergétique n’était plus adaptée aux valeurs actuelles, les émissions sonores étaient trop élevées, les vibrations et la cavitation causaient des difficultés à l’installation et les interventions de maintenance devaient être réduites de manière significative.
Le projet de modernisation impliquait le démontage de l’ensemble des 18 pompes obsolètes et de leurs moteurs et l’installation de huit nouveaux modèles de type KSB RDLO 500-685 A GB équipés de moteurs 1 MW 6 kV – sans oublier le remplacement de toutes les tuyauteries associées, de la robinetterie, du système de ventilation, des installations électriques, de la régulation de vitesse ainsi que des armoires de commande, y compris des systèmes ultramodernes de surveillance et de sécurité avec SIL (Safety Integrity Level) combinés à la technologie relais programmable Pilz.
À la fin du processus d’appel d’offres, il ne restait plus que deux prestataires capables de répondre aux spécifications requises. KSB a été en mesure de garantir un coût global plus réduit du cycle de vie sur une période de calcul planifiée de trois décennies et a donc fini par remporter le contrat.
Le client :
La société de distribution d’eau potable Waternet Amsterdam aux Pays-Bas
Le fournisseur Waternet est responsable de l’autorité régionale de l’eau Amstel, Gooi en Vecht ainsi que de la ville d’Amsterdam. Cette société veille à l’approvisionnement fiable et suffisant des citoyens en eau potable propre. La zone desservie se trouvant en dessous de niveau de la mer, l’entreprise doit également s’assurer que les 1,3 million de résidents de la zone de desserte sont protégés des inondations.

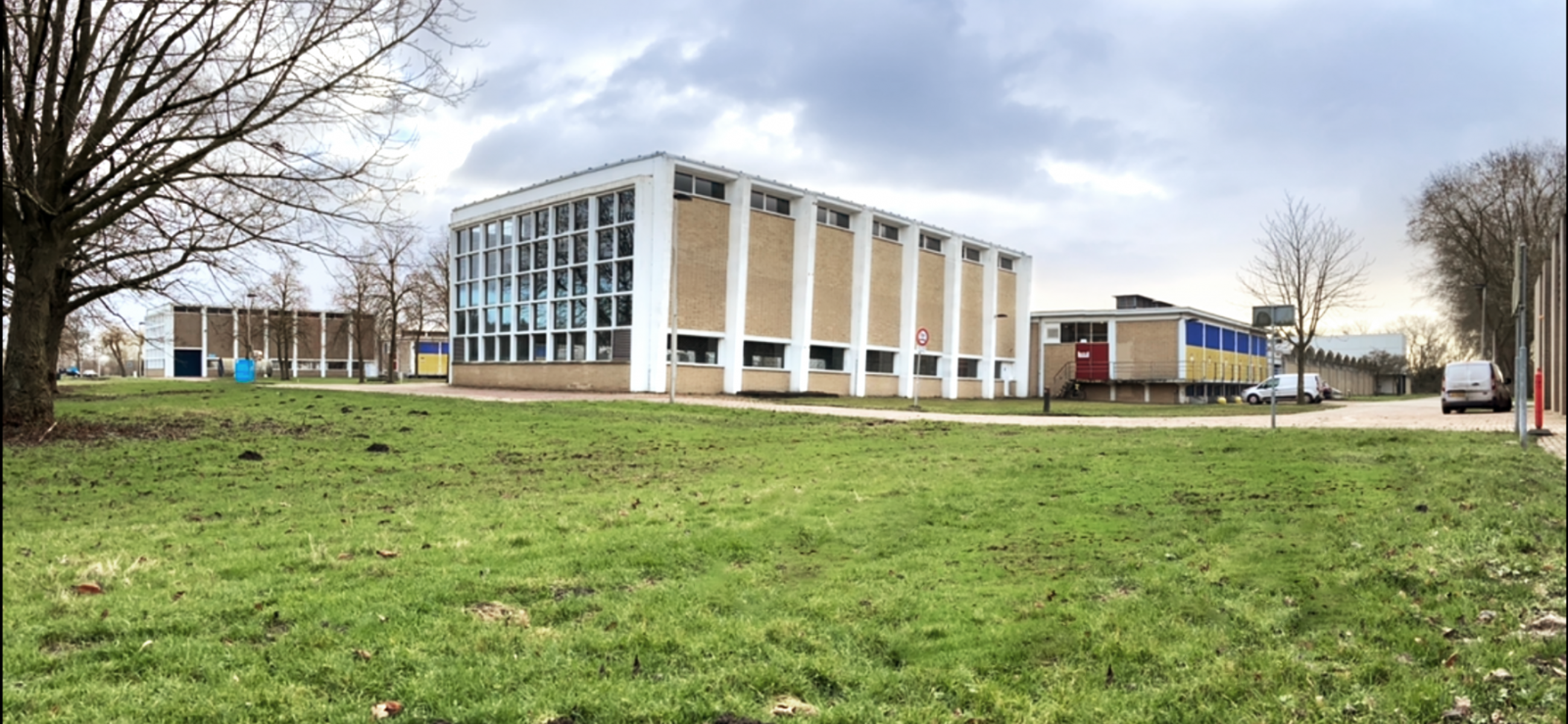

Station de pompage du fournisseur Waternet avec quatre nouvelles pompes à eau KSB de type RDLO
Le défi :
Un timing serré et de nombreuses parties impliquées dans le contexte de la pandémie du coronavirus.
Le projet comportait différents défis et a posé certaines difficultés à l’équipe de projet : tout d’abord, la planification a été divisée en quatre phases très rapprochées. Ce timing serré a encore été compliqué par l’impossibilité d’effectuer des travaux importants sur l’installation pendant la saison de crue estivale. De surcroît, la plupart des mesures de planification et de mise en œuvre ont été prises précisément pendant la pandémie mondiale !
Les défis principaux concernaient toutefois la construction :
- positionnement correct des tuyères d’aspiration dans la chambre d’aspiration souterraine,
- garantie de la répartition régulière de la vitesse en présence de vortex dans la chambre d’aspiration,
- travail à risque dans des chambres d’aspiration souterraines humides et inondables,
- construction de massifs de fondation de pompe exempts de vibrations,
- refroidissement de la régulation à vitesse variable avec l’air extérieur et
- technique de régulation sophistiquée
Par ailleurs, le projet impliquait de nombreuses disciplines qui, malgré les contraintes qu’elles ont créées, ont pu être surmontées grâce à une bonne communication et à une compréhension mutuelle de toutes les parties.
Bien que les travaux aient débuté en novembre 2018, la réception n’a été possible qu’en octobre 2021 en raison de différents retards et des conditions exceptionnelles.
Pompe à volute RDLO monocellulaire, à plan de joint horizontal, pour installation horizontale sur un massif de fondation en béton exempt de vibrations.
La solution :
Une coopération efficace entre tous les participants du projet
KSB Pays-Bas s’est chargée de l’ingénierie des écoulements en collaboration avec les spécialistes de l’équipe Ventes mondiales de KSB Halle tandis que l’ingénierie des massifs de fondation, des diamètres et des supports de tuyauterie a été réalisée en coopération avec l’entreprise HAL-Engineering à Halle. KSB a également vérifié les installations électriques avec un conseiller qualifié et a fourni le personnel manquant.
Toutes les pompes à eau de type RDLO 500-685 ont été testées par phases en présence du client sur la plateforme d’essai de Halle selon le niveau 1U de la norme ISO9906. Lors de la phase suivante, un autre test a été réalisé avec l’ensemble d’entraînement complet (moteur, commande, variateur, transformateur et accouplement). L’ensemble du système a ensuite été installé aux Pays-Bas.
Les modèles RDLO utilisés se caractérisent notamment par leur efficacité et leurs performances élevées. Ces qualités permettront d’amortir rapidement cet investissement de plusieurs millions d’euros. Les objectifs ont été atteints et le client se déclare très satisfait des solutions fournies par KSB.
Données I Faits I Chiffres
Installation :
2 stations de pompage
Client final :
Waternet Amsterdam, Pays-Bas
Produits installés :
8 pompes RDLO 500-685 A GB équipées de moteurs 1MW 6kV
Mise en service :
2021
Produits utilisés :
RDLO
Pompe à volute monocellulaire, à plan de joint horizontal, pour installation horizontale ou verticale, avec roue radiale à double flux, brides de raccordement selon DIN, EN ou ASME.
