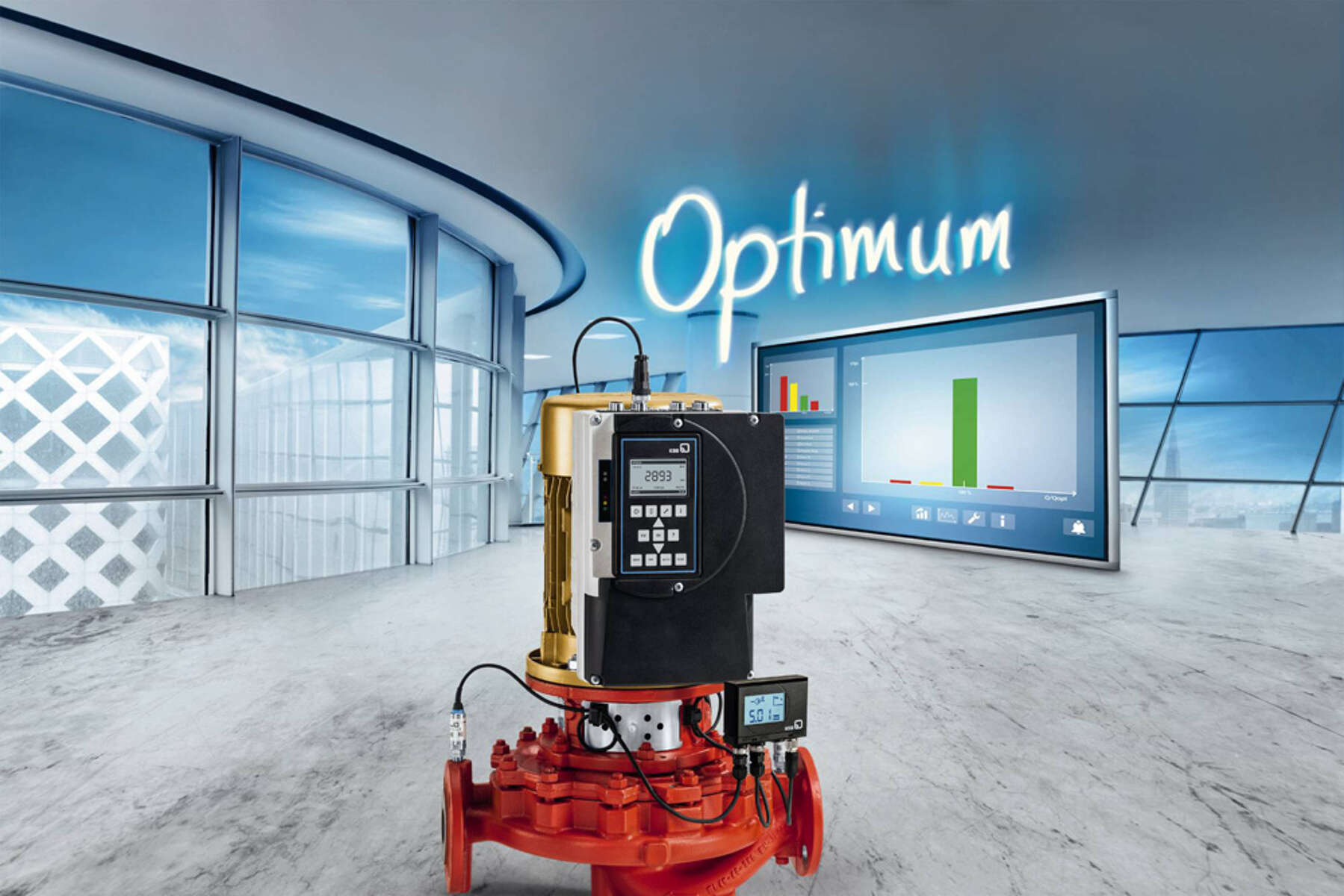

Increases pump efficiency: PumpDrive

PumpDrive: flexibele snelheidsregeling voor maximaal rendement

PumpDrive is de nieuwste generatie frequentieregelaars van KSB. Het zorgt ervoor dat de pompen werken volgens de vraag en zo een maximale energiebesparing bereiken.

Energie besparen met PumpDrive? PumpDrive past het toerental van de pomp continu aan de systeemvereisten aan. Dit zorgt voor een betrouwbare en energiezuinige werking van de pomp. De regeling van de pompsnelheid wordt sterk aanbevolen, vooral voor systemen met een variabele vraag. De vraag gestuurde werking met snelheidsregeling kan tot 60% energie besparen en zowel de efficiëntie als de beschikbaarheid van de pomp verhogen.

PumpDrive verlaagt de energie- en levenscycluskosten door het ingangsvermogen van de pomp te regelen. Maximale energiebesparing kan worden bereikt door de combinatie van PumpDrive met de pompbewakingseenheid PumpMeter en KSB SuPremE®, de meest efficiënte magneetloze pompmotor ter wereld.

Rekenvoorbeeld

Etanorm PumpDrive 32-200/552. Een vermindering van het op de vraag gebaseerde debiet met slechts 30% resulteert in een besparing van 1.712/8.000 bedrijfsuren (aan 12 cent/kWh).


Veilige en betrouwbare werking van de pomp

Een betrouwbare werking van de pomp vereist een continue bewaking van het systeem. De bedrijfsstatus van de pompen moet regelmatig worden gecontroleerd. Daarom registreert en verwerkt PumpDrive continu waarden, meetwaarden en gegevens om het toelaatbare bedrijfsbereik te allen tijde te bewaken en de beschikbaarheid van de installatie te waarborgen.

Bijzondere kenmerken van PumpDrive :

Controle van karakteristieke krommen en debietschatting

PumpDrive bewaakt de pompkarakteristieken en schat het actuele bedrijfspunt in op basis van het ingangsvermogen van de motor en het actuele toerental. Hierdoor kan PumpDrive de werking buiten het toegestane bereik detecteren, bijvoorbeeld bij extreem laag debiet, drooglopen of overbelasting. Met behulp van vooraf gedefinieerde parameters kunnen berichten worden verzonden in het geval van een extreem lage stroom of overbelasting. Afhankelijk van de parameters wordt de pompeenheid uitgeschakeld, waardoor de pompen worden beschermd tegen storingen en schade als gevolg van het gebruik binnen een ontoelaatbaar bereik.

Een andere essentiële functie van PumpDrive is de continue stromingsschatting. Het debiet wordt geschat op basis van de vermogensmeting en de karakteristieke curvefunctie. Het geschatte debiet geeft essentiële informatie voor dynamische drukcompensatie en andere belangrijke functies.

Optimiert Abwasseranwendungen

Pakket rioolwaterzuiveringsfuncties: Optimalisatie van de werking van de pomp in rioolwatertoepassingen

PumpDrive verhoogt de beschikbaarheid van afvalwaterpompen met functies die ontworpen zijn om de snelheid gericht te regelen. Deze omvatten de spoelfunctie, de bewaking van de stroomsnelheid en de maatregelen ter bestrijding van verontreiniging.

Abwasseranwendungen

Set van overdrukfuncties: Constante systeemdruk met PumpDrive

De constante systeemdruk speelt een belangrijke rol bij het waarborgen van de beschikbaarheid en efficiëntie van de boosterpompen. De nieuwe PumpDrive beschikt over speciale functies die voldoen aan de speciale eisen van booster-toepassingen, zoals het vullen van slangen en de stand-by modus.

Redundantie door dubbelpompmanagement

Dankzij het geïntegreerde dubbelpompmanagement wordt het voorgedefinieerde setpoint van het systeem te allen tijde door twee identieke pompen gegarandeerd. Er wordt een onderscheid gemaakt tussen twee bedrijfsmodi.

  • Het instelpunt wordt bereikt met één pomp die op de nominale waarden werkt. (2 x 100 %)
  • Het nominale bedrijfspunt van het systeem wordt bereikt wanneer beide pompen op nominale waarden werken. (2 x 50 %)

Flexibiliteit in verschillende toepassingen

Voor elke eis en behoefte: met een breed vermogensbereik van 0,37 kW tot 110 kW (tot 1,4 MW op aanvraag) biedt PumpDrive een maximale bedrijfszekerheid en een optimaal rendement in industriële toepassingen, net zoals het eco-design van toepassing is op bouwtoepassingen.
De flexibiliteit van PumpDrive komt ook tot uiting in de montagemogelijkheden: de toerentalregeling kan aan de wand, aan de motor of in een schakelkast worden gemonteerd. Met de drie montagemogelijkheden kan PumpDrive worden gepositioneerd waar u het nodig heeft, afhankelijk van de individuele eisen en omstandigheden ter plaatse.

Motorgemonteerd model

PumpDrive kan direct op de motor worden gemonteerd.

PumpDrive kan direct op de motor worden gemonteerd.

Omdat de nieuwe PumpDrive perfect is afgestemd op de KSB pompmotoren, kan hij direct op motoren tot 55 kW worden gemonteerd. Het voordeel van de montage van de motor: door latere wijzigingen is er geen montageruimte meer nodig in de schakelkast en hoeft er niet meer te worden gezocht naar een geschikt wanddeel.

Wandmodel

Or PumpDrive on the wall.

...of op de muur.

Als de ruimte in de schakelkast beperkt is of als montage van de motor niet mogelijk is, is wandmontage een ideaal alternatief. Door de wandmontage kunnen de pomp en PumpDrive dicht bij elkaar worden geplaatst.

Kastmodel

Ten derde kan hij ook in een schakelkast worden gemonteerd.

Ten derde kan hij ook in een schakelkast worden gemonteerd.

Als de pomp in een veeleisende omgeving wordt geïnstalleerd, kan PumpDrive in een schakelkast worden gemonteerd. PumpDrives gemonteerd in een schakelkast kunnen worden gebruikt tot een vermogen van 1,4 MW.

Gemakkelijk te installeren, te bedienen en te onderhouden

  • De parameters van de pomp en PumpDrive zijn in de fabriek ingesteld.
  • Gemakkelijk te installeren M12-kabelconnector voor het aansluiten van PumpMeter en PumpDrive
  • Optionele geïntegreerde hoofdschakelaar voor het loskoppelen van de gehele pompgroep van de stroomvoorziening en bescherming tegen onbedoeld starten.

Functioneel en praktisch: de My PumpDrive app

PumpDrive kan worden bediend via een smartphonedisplay. De praktische toepassing My PumpDrive van KSB is gratis beschikbaar in het Engels, Frans en Duits in de iTunes Store.

  • Werking en bewaking: toegang tot belangrijke parameters, weergave van waarschuwingen en waarschuwingen, trendpresentatie en grafische weergave van de huidige parameters
  • Inbedrijfstellingswizard voor de drie hoofdtoepassingen: open-lusregeling, drukverschilregeling, drukverschilregeling
  • Gegevensrecordbeheer: Stuur parametersets van uw smartphone naar PumpDrive, van PumpDrive naar uw smartphone of per e-mail naar uw computer.
PumpDrive App

Verscheidenheid voor maximaal rendement

De nieuwe PumpDrive is beschikbaar in twee configuraties, die elk een verschillend niveau van functionaliteit bieden. Een daarvan is het volledig uitgeruste model voor flexibele toepassingen en veeleisende industriële eisen. Het tweede model, de Eco-versie, omvat alle basisfuncties en is ideaal voor toepassingen op het gebied van gebouwbeheer. Met de verschillende modellen levert KSB op maat gemaakte variabele-toerentalpompsystemen.
