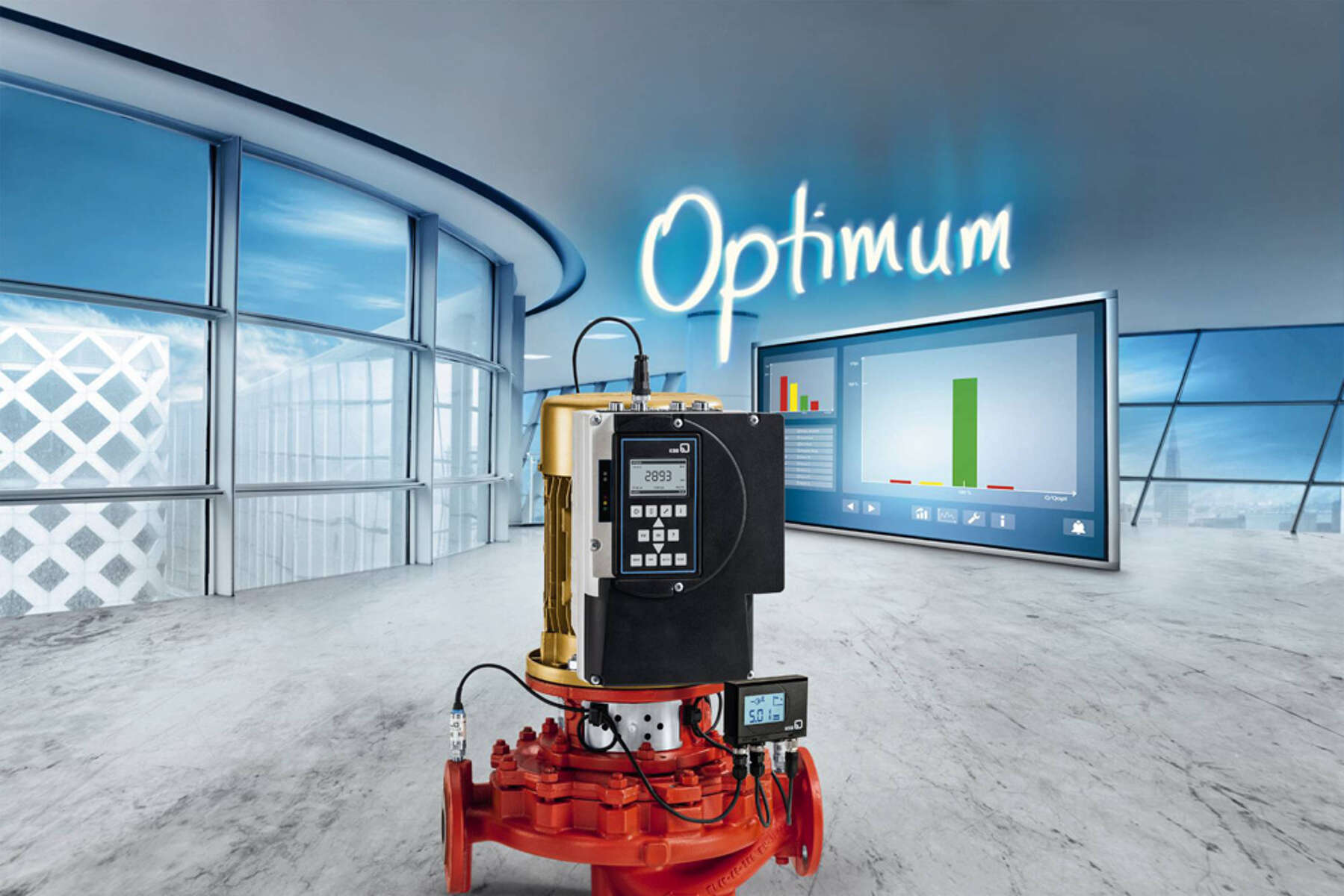

Increases pump efficiency: PumpDrive

PumpDrive : un contrôle de vitesse flexible pour une efficacité maximale

PumpDrive est la dernière génération des systèmes à vitesse variable de KSB. Il assure un fonctionnement des pompes en fonction de la demande et, par conséquent, des économies d'énergie maximales.

Économiser de l'énergie avec PumpDrive ? PumpDrive adapte en permanence la vitesse de la pompe aux exigences du système. Cela garantit un fonctionnement fiable et économe en énergie des pompes. La régulation de la vitesse des pompes est fortement recommandée, en particulier pour les systèmes à demande variable. Le fonctionnement selon la demande grâce à la régulation de la vitesse permet d'économiser jusqu'à 60 % d'énergie et d'augmenter à la fois l'efficacité et la disponibilité de la pompe.

PumpDrive réduit les coûts énergétiques et les coûts du cycle de vie de la pompe en contrôlant la puissance d'entrée de la pompe. Des économies d'énergie maximales peuvent être réalisées en combinant PumpDrive avec l'unité de surveillance des pompes PumpMeter et KSB SuPremE®, le moteur de pompe sans aimant le plus efficace au monde.

Exemple de calcul

Etanorm PumpDrive 32-200/552. Une réduction du débit en fonction de la demande de seulement 30 % se traduit par une économie de 1 712 €/8 000 heures de fonctionnement (à 12 cents/kWh).


Un fonctionnement sûr et fiable des pompes

Le fonctionnement fiable des pompes nécessite une surveillance continue de l'installation. L'état de fonctionnement des pompes doit être vérifié fréquemment. C'est pourquoi PumpDrive enregistre et traite en permanence les valeurs, les relevés et les données pour surveiller à tout moment la plage de fonctionnement admissible et garantir la disponibilité de l'installation.

Particularités de PumpDrive :

Contrôle des courbes caractéristiques et estimation du débit

PumpDrive surveille les courbes caractéristiques de la pompe et estime le point de fonctionnement actuel sur la base de la puissance d'entrée du moteur et de la vitesse actuelle. Cela permet à PumpDrive de détecter un fonctionnement en dehors de la plage autorisée, par exemple en cas de débit extrêmement faible, de fonctionnement à sec ou de surcharge. Des paramètres prédéfinis permettent d'émettre des messages en cas de conditions de débit extrêmement faible ou de surcharge. En fonction des paramètres, le groupe de pompage est arrêté, ce qui protège les pompes contre les défaillances et les dommages résultant d'un fonctionnement dans une plage non admissible.

L'estimation continue du débit est une autre fonction essentielle de PumpDrive. Le débit est estimé sur la base de la mesure de la puissance et de la fonction de la courbe caractéristique. Le débit estimé fournit des informations essentielles pour la compensation de la pression dynamique et d'autres fonctions importantes.

Optimiert Abwasseranwendungen

Ensemble de fonctions pour les eaux usées : optimisation du fonctionnement des pompes dans les applications d'eaux usées

PumpDrive augmente la disponibilité des pompes à eaux usées avec des fonctions conçues pour contrôler la vitesse de manière ciblée. Cela comprend la fonction de rinçage, la surveillance de la vitesse d'écoulement et des mesures anti-contamination.

Abwasseranwendungen

Ensemble de fonctions de surpression : une pression système constante grâce à PumpDrive

La pression constante du système joue un rôle important pour garantir la disponibilité et l'efficacité des pompes de surpression. Le nouveau PumpDrive intègre des fonctions spéciales qui répondent notamment aux exigences particulières des applications de surpression : le mode de remplissage des tuyaux et le mode veille.

Redondance par gestion de la double pompe

Grâce à la gestion intégrée de la double pompe, le point de consigne prédéfini pour le système est assuré à tout moment par deux pompes identiques. Une distinction est faite entre deux modes de fonctionnement.

  • Le point de consigne est atteint avec une pompe fonctionnant aux valeurs nominales. (2 x 100 %)
  • Le point de fonctionnement nominal du système est atteint lorsque les deux pompes fonctionnent aux valeurs nominales. (2 x 50 %)

Flexibilité dans les diverses applications

Pour chaque exigence et chaque demande : Avec une large gamme de puissances de 0,37 kW à 110 kW (jusqu'à 1,4 MW sur demande), PumpDrive offre une fiabilité de fonctionnement maximale et un rendement optimal dans les applications industrielles, de la même manière que l'Eco design s'applique aux applications du bâtiment.
PumpDrive's flexibility is also reflected by its mounting options: the speed control system can be mounted to the wall, on the motor or in a control cabinet. The three mounting options allow PumpDrive to be positioned where you need it, meeting individual requirements and conditions on site.

Modèle monté sur le moteur

PumpDrive can be mounted directly on the motor

PumpDrive peut être monté directement sur le moteur

Comme le nouveau PumpDrive est parfaitement adapté aux moteurs des pompes KSB, il peut être monté directement sur les moteurs jusqu'à 55 kW. Avantage du montage sur moteur : les modifications ultérieures éliminent le besoin d'espace d'installation dans l'armoire de commande et la recherche d'une section de mur appropriée.

Modèle mural

Or PumpDrive on the wall.

...ou sur le mur.

Si l'espace dans l'armoire de commande est restreint ou si le montage du moteur n'est pas possible, le montage mural est une alternative idéale. Le montage mural permet de disposer la pompe et le PumpDrive à proximité immédiate l'un de l'autre.

Modèle monté en armoire

As a third option, it can also be mounted in a control cabinet.

En troisième lieu, il peut également être monté dans une armoire de commande.

Si la pompe est installée dans un environnement exigeant, PumpDrive peut être monté dans une armoire de commande. Les PumpDrives montés en armoire peuvent être utilisés jusqu'à une puissance de 1,4 MW.

Facile à installer, à utiliser et à entretenir

  • Les paramètres de la pompe et du PumpDrive sont réglés en usine.
  • Connecteur de câble M12 facile à installer pour relier PumpMeter et PumpDrive
  • Interrupteur principal intégré en option pour la déconnexion de l'ensemble du groupe de pompes de l'alimentation électrique et la protection contre les démarrages intempestifs

Fonctionnelle et pratique : l'application My PumpDrive

PumpDrive peut être commandé par l'intermédiaire d'un écran de smartphone. L'application pratique My PumpDrive de KSB est disponible gratuitement en anglais, français et allemand sur l'iTunes Store.

  • Fonctionnement et surveillance : Accès aux paramètres clés, affichage des alertes et des avertissements, présentation des tendances et affichage graphique des paramètres actuels
  • Assistant de mise en service pour les trois principales applications : contrôle en boucle ouverte, contrôle de la pression de décharge, contrôle de la pression différentielle
  • Gestion des enregistrements de données : Envoyez des jeux de paramètres de votre smartphone à PumpDrive, de PumpDrive à votre smartphone, ou par e-mail à votre PC.
PumpDrive App

Une variété pour une efficacité maximale

Le nouveau PumpDrive est disponible en deux configurations, chacune offrant un niveau de fonctionnalité différent. L'une d'entre elles est le modèle entièrement équipé pour les applications flexibles et les demandes exigeantes de l'industrie. Le second modèle, la version Eco, comprend toute la gamme des fonctions de base et est idéal pour les applications de gestion des bâtiments. Avec ses différents modèles, KSB fournit des systèmes de pompes à vitesse variable adaptés aux exigences spécifiques.
