ISORIA 10/16 Klappe

Klappe ISORIA 10/16

Zentrische Absperrklappe mit Vierkant-Wellenende nach ISO 5211, Elastomer-Ringbalg, mit Handhebel oder manuellem Untersetzungsgetriebe, pneumatischem, elektrischem oder hydraulischem Stellantrieb, Ringgehäuse (T1), Gehäuse mit Zentrieraugen (T2), Gehäuse mit Gewindeflanschaugen (T4), Gehäuse in U-Profil-Form ohne Dichtleiste (T5). Die Gehäusetypen T2 und T4 erlauben einseitiges Abflanschen und den Einbau als Endarmatur mit Gegenflansch. Anschlüsse nach EN, ASME, JIS.
Alle Dokumente und Downloads ansehen

Hauptanwendungen

  • Wasserentnahme
  • Chemische Industrie
  • Kühlkreisläufe
  • Meerwasserentsalzung / Umkehrosmose

Technische Daten

Nenndruck
PN 6, PN 16
Maximale Nennweite
DN 1000
Maximal zulässige Medientemperatur
200 °C

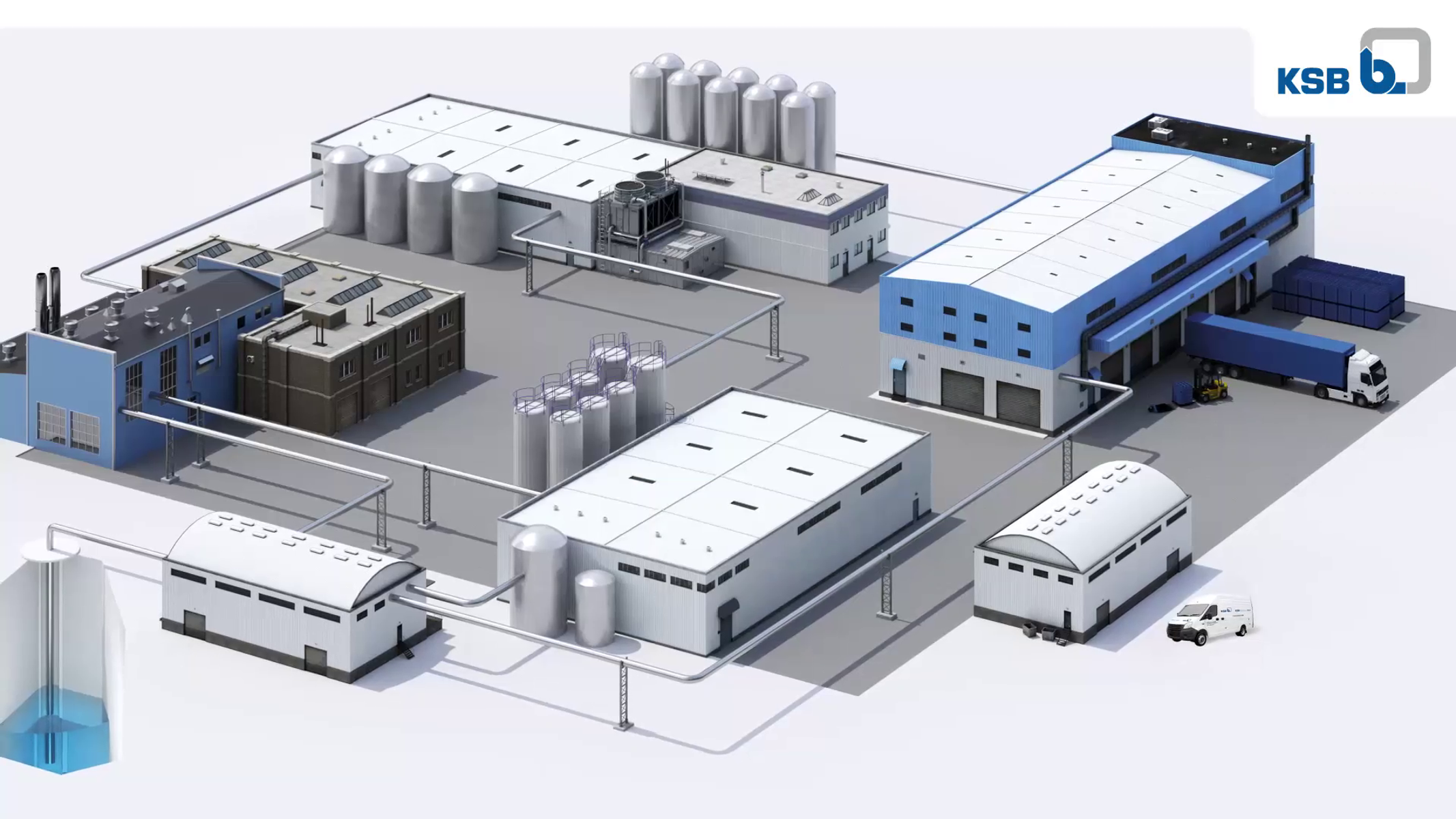

Vorschaubild_Slideshow Brauerei

Sauber gelöst. Produkte für den Brauprozess.

Die Absperrklappe ISORIA 10/16 eignet sich durch ihre hohe Qualität und Zuverlässigkeit hervorragend für den Einsatz in der Lebensmittel- und Getränkeindustrie. Und damit ist sie nicht alleine. Lernen Sie in unserem Film die passenden Pumpen und Armaturen für jeden Prozessschritt der Bierherstellung kennen.

Wenn Sie unsere zuverlässigen Lösungen lieber live erleben möchten, besuchen Sie uns auf der Brau Beviale in Nürnberg. Wir freuen uns auf den Austausch mit Ihnen.

Messehighlights Brau Beviale entdecken

Sauber gelöst. Produkte für den Brauprozess.

Die Absperrklappe ISORIA 10/16 eignet sich durch ihre hohe Qualität und Zuverlässigkeit hervorragend für den Einsatz in der Lebensmittel- und Getränkeindustrie. Und damit ist sie nicht alleine. Lernen Sie in unserem Film die passenden Pumpen und Armaturen für jeden Prozessschritt der Bierherstellung kennen.

Wenn Sie unsere zuverlässigen Lösungen lieber live erleben möchten, besuchen Sie uns auf der Brau Beviale in Nürnberg. Wir freuen uns auf den Austausch mit Ihnen.

Messehighlights Brau Beviale entdecken

Materialnummernliste – ISORIA 10/16

522 Produkte
Materialnummer
Preis
ISO10 65+PN10T43G6VC B0000000010R169-104,6 kg05191709
Wird geladen…
ISORIA 10 100+ T2 3g6k2K SR330+ 3.14,6 kg05226309
Wird geladen…
ISORIA 10 100+ T2 3g6k5gK SR330+ 3.14,6 kg05226403
Wird geladen…
ISORIA 10 100+ T2 3g6k6K SR330+ 3.14,6 kg05226290
Wird geladen…
ISORIA 10 100+ T2 3g6k6VC SR330+ 3.14,6 kg05226384
Wird geladen…

Vorteile

  • Der sphärisch bearbeitete Kontakt zwischen Klappenscheibe und Ringbalg gewährleistet eine dauerhafte und ständige Dichtheit
  • Verbindung von Welle und Scheibe durch Verzahnung oder Passfedern: trockene Welle, kein Kontakt mit dem Durchflussmedium
  • Dichtheit nach außen bleibt bestehen, auch wenn der Stellantrieb abgebaut ist

Technische Daten

Funktion
Absperren/Regulieren
Verbindungsart
Einbau zw. Flansche,
Flansch
Ausführungskonzept Antrieb
mit E-Antrieb,
mit Handrad,
hydraulisch,
Handhebel,
mit P-Antrieb,
ohne
Gehäusewerkstoff
EN-GJL-250,
A216 GR WCC,
EN-GJS-400-15/A536 GR 60-40-18
Nenndruck
PN 6,
PN 16
Maximale Nennweite
DN 1000
Minimale Nennweite
DN 40
Maximal zulässige Medientemperatur
200 °C
Minimal zulässige Medientemperatur
-10 °C
Ausführung Armaturengehäuse
Ringgehäuse,
Zentrieraugen,
Gewindeflanschaugen o. Dichtl.,
Gewindeflanschaugen u. Dichtl.,
U-förmig ohne Dichtlleiste

Schnittzeichnungen
