Linfa vitale per il quartiere del futuro

Partecipare alla fornitura di elementi architettonici di pregio è al tempo stesso un onore e una grande responsabilità per ogni impresa coinvolta. In passato KSB era già stata coinvolta in progetti pionieristici per infrastrutture internazionali, ma le operazioni non avevano attirato l'interesse dell'opinione pubblica. Tuttavia il caso del quartiere Q 6 Q 7 di Mannheim era diverso: nel nuovo quartiere polifunzionale, l'affidabilità e il funzionamento dei vari sistemi sarebbero stati al centro dei riflettori.

Il progetto: attrezzatura tecnica per l'edilizia per il quartiere Q 6 Q 7

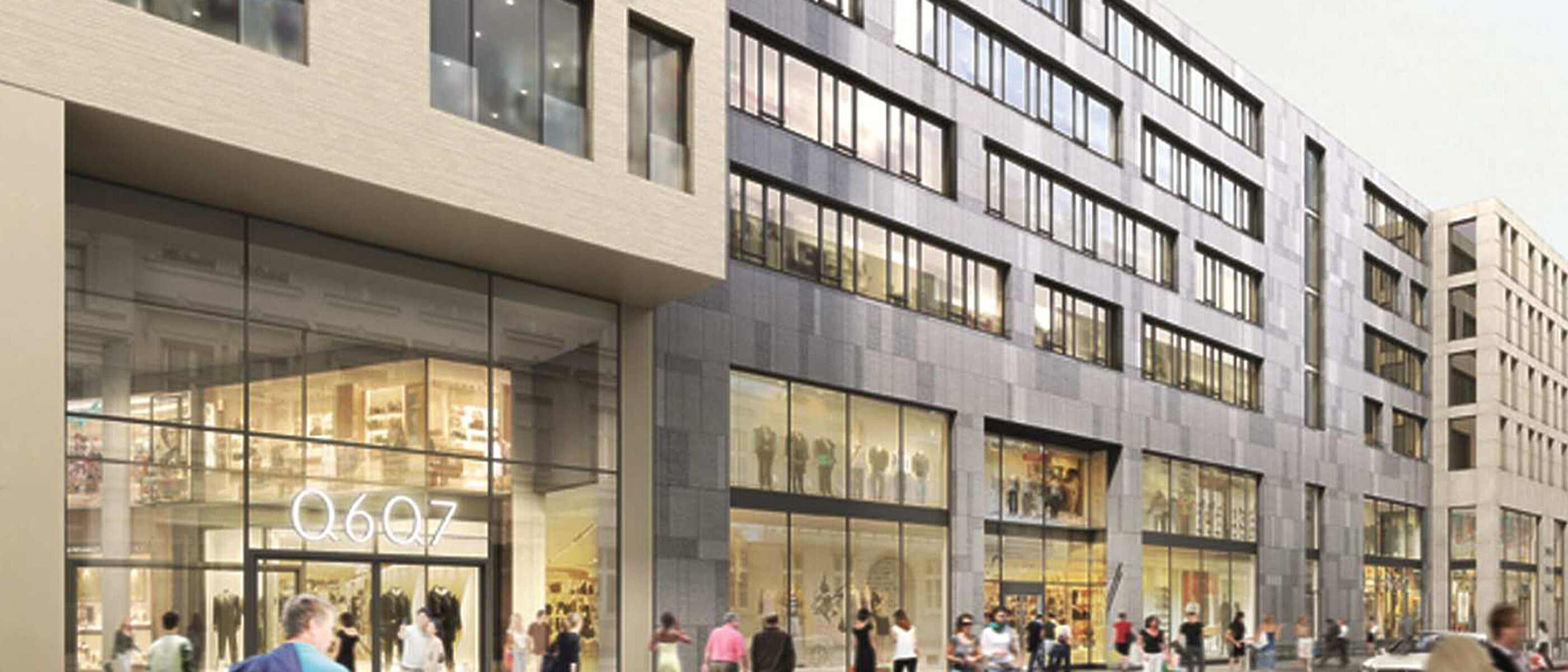

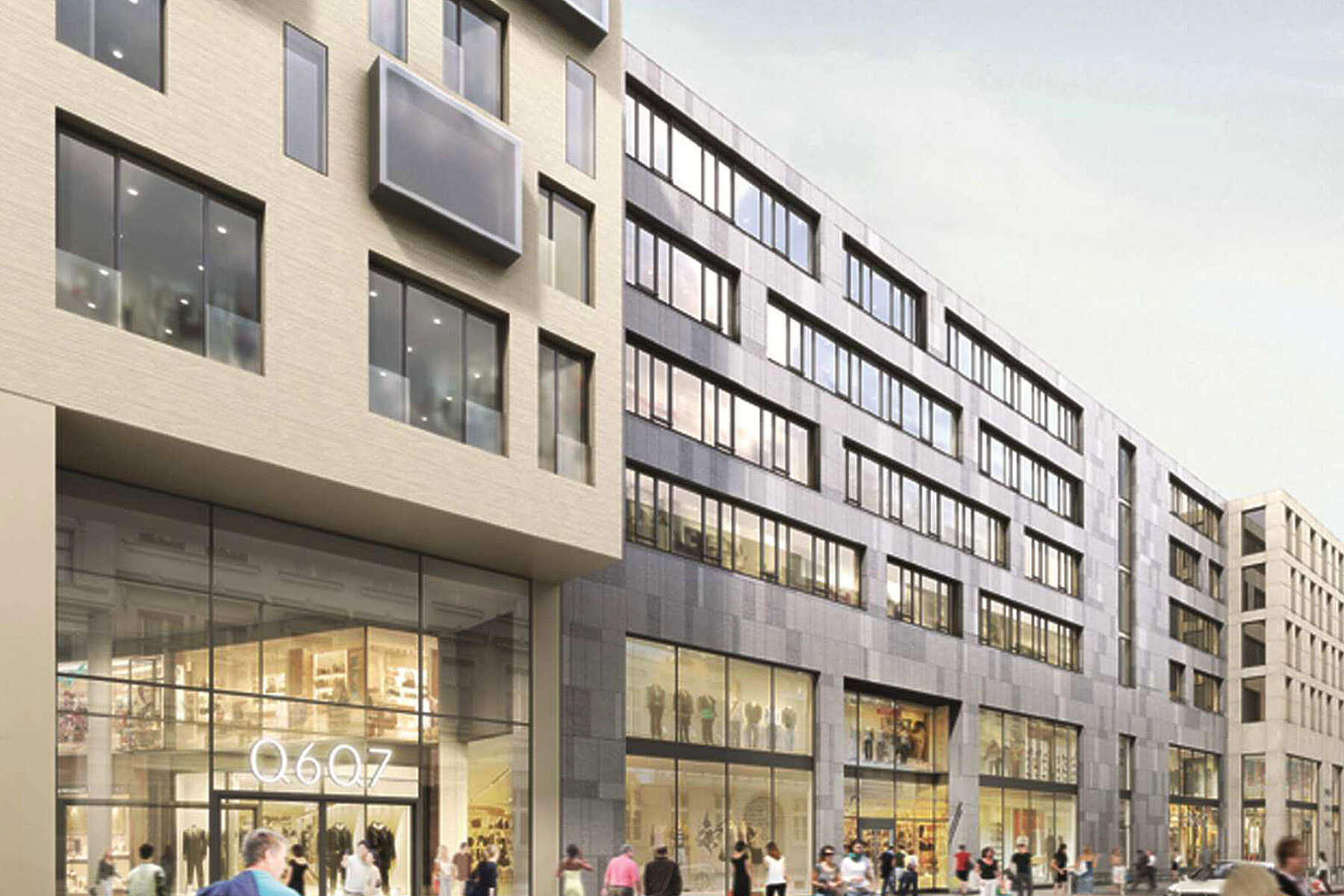

Il nuovo edificio del quartiere Q 6 Q 7, inaugurato nel 2016, pensava in grande: su 153.000 m² di superficie lorda, sono stati creati interessanti spazi destinati a edifici commerciali, gastronomia, uffici, all'hotel a 4 stelle Superior Radisson Blu, appartamenti di valore e a un parcheggio sotterraneo a tre piani. Il quartiere è stato concepito come riferimento architettonico di Mannheim, una città proiettata al futuro, nonché autentico centro di attrazione per la regione circostante.

Tuttavia, dietro alla facciata moderna e alla struttura funzionale dell'ampia area interna, c'è sempre un sistema invisibile che rende possibili la vita e le operazioni. Un ruolo centrale in questo senso è svolto dall'attrezzatura tecnica per il riscaldamento, climatizzazione, fornitura idrica, drenaggio e fornitura antincendio: tutti campi in cui KSB rappresenta l'eccellenza.

Il cliente: DIRINGER & SCHEIDEL e il quartiere Q 6 Q 7 di Mannheim

Fondata come impresa edile nel 1921, DIRINGER & SCHEIDEL, gestita direttamente dai titolari, ha sede a Mannheim e impiega complessivamente 3.600 dipendenti. In tutti i settori dell'industria edile, D&S è un partner riconosciuto di imprese, autorità locali e industrie. In qualità di progettista, costruttore e gestore (anche con l'ausilio di CRM-Center & Retail Management GmbH, azienda da essa fondata) a partire dal 2015, D&S si è occupata del quartiere Q 6 Q 7, che a oggi, rappresenta il più importante progetto interno con oltre 300 milioni di euro.

Diverse pompe Etanorm con PumpDrive2, tubi, dispositivi di fissaggio nel sistema di riscaldamento centrale

Pompe Etanorm con PumpDrive2 nel sistema di riscaldamento centrale

La sfida: diversi prodotti da un unico fornitore

Il quartiere Q 6 Q 7 aveva un'enorme importanza per Mannheim e per l'intera regione. Tutte le parti coinvolte hanno lavorato fianco a fianco, in modo da garantire lo svolgimento regolare delle operazioni fin dal giorno dell'apertura. In questo caso non è stato possibile eseguire un periodo di prova prolungato, come invece accaduto per altri progetti. Inoltre, a causa della posizione centrale, durante il processo di costruzione a stretto coordinamento, sono state concesse delle tempistiche molto stringenti per la fornitura e il montaggio di pompe e valvole. A ciò si aggiunge la volontà da parte del progettista, costruttore e gestore DIRINGER & SCHEIDEL di ricorrere nel quartiere Q 6 Q 7 a un solo fornitore per le diverse figure professionali, in grado di gestire autonomamente e senza problemi il volume e la versatilità degli ordini.

La soluzione: pacchetto completo di tecnologia dell'habitat

Su richiesta, KSB ha potuto presentare un pacchetto completo di tecnologia dell'habitat. Inoltre, l'azienda fornisce un servizio di assistenza 24 ore su 24, 7 giorni su 7, per tutti i settori di impiego delle valvole e delle pompe.

Laddove in molti altri progetti, KSB spicca per la capacità di adattare i prodotti alle esigenze tecniche specifiche del cliente, nel caso del quartiere Q 6 Q 7, l'azienda si è distinta per un aspetto: tutte le pompe e le valvole richieste, provenienti dall'ampia gamma standard di KSB, sono prodotte in intervalli molto brevi e consegnate entro i tempo previsti. KSB aveva previsto un referente, responsabile del coordinamento con i vari costruttori di impianti.

Gli apparecchi prodotti da KSB hanno una responsabilità enorme. In questo modo, l'intera tecnologia per il riscaldamento, l'acqua, le acque reflue e il condizionamento di negozi, uffici, appartamenti e dell'hotel è alloggiata in un'unica centrale, di cui è possibile fruire a seconda delle esigenze specifiche. La domanda varia notevolmente nel corso della giornata, con picchi di consumo improvvisi che richiedono una risposta estremamente flessibile, soprattutto nel caso delle pompe. Se dovesse verificarsi un problema, tutto il quartiere ne risentirebbe. In particolare, la climatizzazione e la ventilazione dell'area di negozi, frequentata da migliaia di visitatori, devono assicurare un funzionamento impeccabile.

Mano con iPhone, sul display KSB Flow Manager per il controllo di PumpDrive2, sullo sfondo le pompe Etanorm con PumpDrive2

KSB Flow Manager: accesso a tutti i parametri importanti di PumpDrive2

Entrando nello specifico della potenza delle pompe, che necessita di un adattamento costante alla variazione della domanda, KSB ha potuto contare su componenti rivelatisi già affidabili in progetti analoghi: i convertitori di frequenza "PumpDrive2" montati sul motore sono in grado di adattare la potenza delle pompe alla richiesta esatta, in qualsiasi situazione. Una sorpresa in positivo: risparmio energetico, chiaramente rilevabile, fino al 60% e riduzione dei costi del ciclo di vita.

Anche la fornitura effettiva di pompe e valvole non è indifferente: per la distribuzione affidabile di calore dell'impianto di riscaldamento, aria fresca e freddo occorrono infatti 14 pompe Etaline e 13 pompe Etanorm, ciascuna con PumpDrive2. A loro volta, le pompe sono supportate da 31 pompe Calio. Nel settore del drenaggio vengono utilizzati 13 impianti di raccolta e pompaggio delle acque cariche fecali Compacta, nonché 8 pompe sommergibili Ama Drainer con Ama-Drainer box. L'aumento di pressione nell'acqua potabile avviene tramite 4 impianti di pressurizzazione Hyamat SVP. In caso di incendio, gli idranti a parete dell'impianto antincendio vengono alimentati in modo affidabile tramite acqua per antincendio attraverso un impianto di pressurizzazione Hya-Duo D FL. Oltre 400 prodotto tra valvole, valvole a farfalla e sistemi della serie costruttiva BOA garantiscono il blocco e lo strozzamento in sicurezza di tutti i flussi.

La messa in funzione è stata affidata al servizio clienti regionale KSB. Nel complesso, nel quartiere Q 6 Q 7 trovano impiego una varietà di prodotti KSB. Ad oggi, tale combinazione si è rivelata una scelta vincente.

PumpDrive2 è configurato manualmente direttamente sul quadro di comando

PumpDrive2 può essere configurato direttamente sul dispositivo

Numeri I Dati I Fatti

Impianto: quartiere multifunzionale

Cliente finale: DIRINGER & SCHEDEL e il quartiere Q 6 Q 7 di Mannheim

Dati del progetto:

31 Calio (riscaldamento/raffreddamento)
14 Etaline con PumpDrive2 (riscaldamento/raffreddamento)
13 Etanorm con PumpDrive2 (riscaldamento/raffreddamento)
13 Compacta (drenaggio/sanitari)
8 Ama Drainer con Ama-Drainer Box (drenaggio/sanitari)
4 Hyamat SVP (aumento di pressione acqua potabile)
1 Hya Duo D FL (aumento di pressione idranti a parete)
Circa 400 tra valvole, valvole a farfalla e sistemi (serie costruttiva BOA)
Messa in funzione da parte del servizio clienti regionale KSB
