Mehr Druck für das Münsterland

Genug Wasserdruck für Stadtlohn

Mit schwankendem Wasserdruck hatten auch die SVS-Versorgungsbetriebe in Stadtlohn zu kämpfen. Die Versorgung war in Spitzenlastzeiten nicht mehr gewährleistet. Aufgrund eines Druckabfalls von ca. 1 bar über 3 Stunden ist schließlich beschlossen worden, das Reinwasser-Pumpenwerk im Wasserwerk Stadtlohn-Hundewick zu überplanen. Zielstellung war es außerdem, eine Energieeinsparung bei den Reinwasserpumpen zu erreichen.

SVS-Versorgungsbetriebe

Die SVS-Versorgungsbetriebe stellen die öffentliche Energie- und Trinkwasserversorgung für die Städte Stadtlohn, Vreden und Südlohn (SVS) bereit, welche im westlichen Münsterland im Nordwesten von Nordrhein-Westfalen liegen. Neben Strom, Erdgas und Glasfaserleitungen liefern die SVS-Versorgungsbetriebe über ein 472,2 km langes Rohrnetz pro Jahr im Schnitt 2,9 Mio. m³ Wasser an die Bevölkerung sowie Industrie, Gewerbe und Landwirtschaft.

Optimaler Wassertransport in beengten Platzverhältnissen

Es bestand keine ausreichende Mengenreserve bei der Trinkwasserabgabe für die Netze Stadtlohn und Südlohn. Bei Überschreiten von ca. 400 – 440 m³/h fiel der Druck bis auf 32 mWS ab und den Reinwasser-Pumpen gelang es nicht, die geforderte Menge zu fördern, obwohl die Förderhöhe mit 42 mWS deutlich unterhalb des zurzeit bekannten Auslegungspunktes von 54 mWS lag. Bei der Neuplanung musste außerdem berücksichtigt werden, dass das Wasserwerk äußerst beengte Platzverhältnisse bot und dadurch die meisten horizontal aufgestellten Pumpen am Markt nicht in Betracht kamen.

Bewährte Pumpen mit modernster Steuerungstechnik

Mit der Fehleranalyse und Neuplanung wurde das Ingenieurbüro H2U betraut. Nach einer umfangreichen Überprüfung der Leistungsdaten und einer Energieeffizienzmessung des Wasserwerks wurden folgende Punkte festgestellt: Es bestand keine Redundanz, der Wirkungsgrad war ungünstig und hohe Förderfenster konnten nicht ausreichend bedient werden, da das Pumpwerk nicht für einen Förderstrom von mehr als 60 m³/h ausgelegt war, was aber 15% der Förderhäufigkeit entsprach.

Die Ingenieure beschlossen eine Modifizierung der Rohrleitung und der Fördermengen, die dann durch A+H Anlagentechnik vorgenommen wurde. Hierbei standen folgende Faktoren im Vordergrund: Die Anlage sollte flexibler und energieeffizienter werden, gleichzeitig aber auch eine höhere Redundanz bieten. KSB konnte mit der Multitec V eine sehr effiziente Pumpe mit Frequenzumrichter (FU) anbieten, die darüber hinaus nach modernsten Maßstäben bedienbar ist. Außerdem lässt sich die Pumpe vertikal aufstellen und passt dadurch perfekt in die beengten Platzverhältnisse. Vom Kostennutzenstandpunkt aus betrachtet war dies die beste Lösung am Markt.

Das komplette Wasserwerk wird nun über FU unter Einsatz von KSB SuPremE Motoren geregelt. Die über FU geregelten Förderströme der Pumpen sind am PumpDrive ablesbar. Die Bedienbarkeit der FU über ein mehrzeiliges Display ist dabei denkbar einfach; zusätzlich kann sie über Bluetooth durch ein Smartphone eingestellt werden. Auch die gewünschte Energieeinsparung wurde durch den Einsatz von SuPremE Motoren gewährleistet. Die FU werden hierbei zusätzlich zur Errechnung der geförderten Durchflussmengen genutzt, was die Anschaffung von Magnetisch-induktiven Durchflussmessern erspart.

Die Zusammenarbeit aller Beteiligten lief so gut, dass KSB bereits ein weiteres Wasserwerk in Vreden auf KSB SuPremE PumpDrive 2 und KSB Guard umgebaut hat.

Zahlen I Daten I Fakten

Anlage: Wasserwerk
Endkunde: SVS-Versorgungsbetriebe

Projektdaten:

• 2x Multitec V

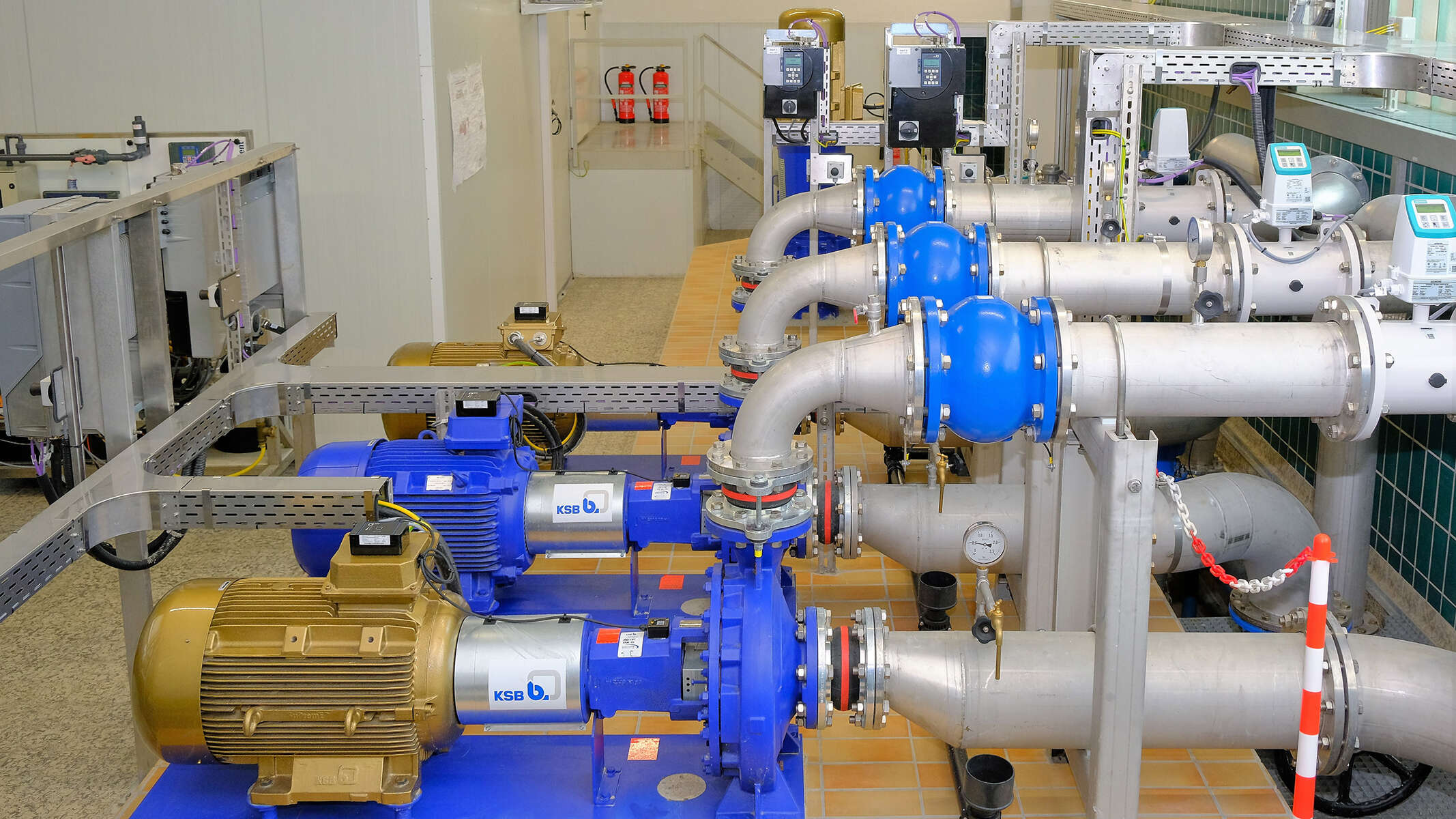

• 3x Etanorm
• 5x PumpDrive
• 5x PumpMeter
• 5x KSB Guard
