Cómo digitalizar con éxito las bombas de agua y de aguas residuales

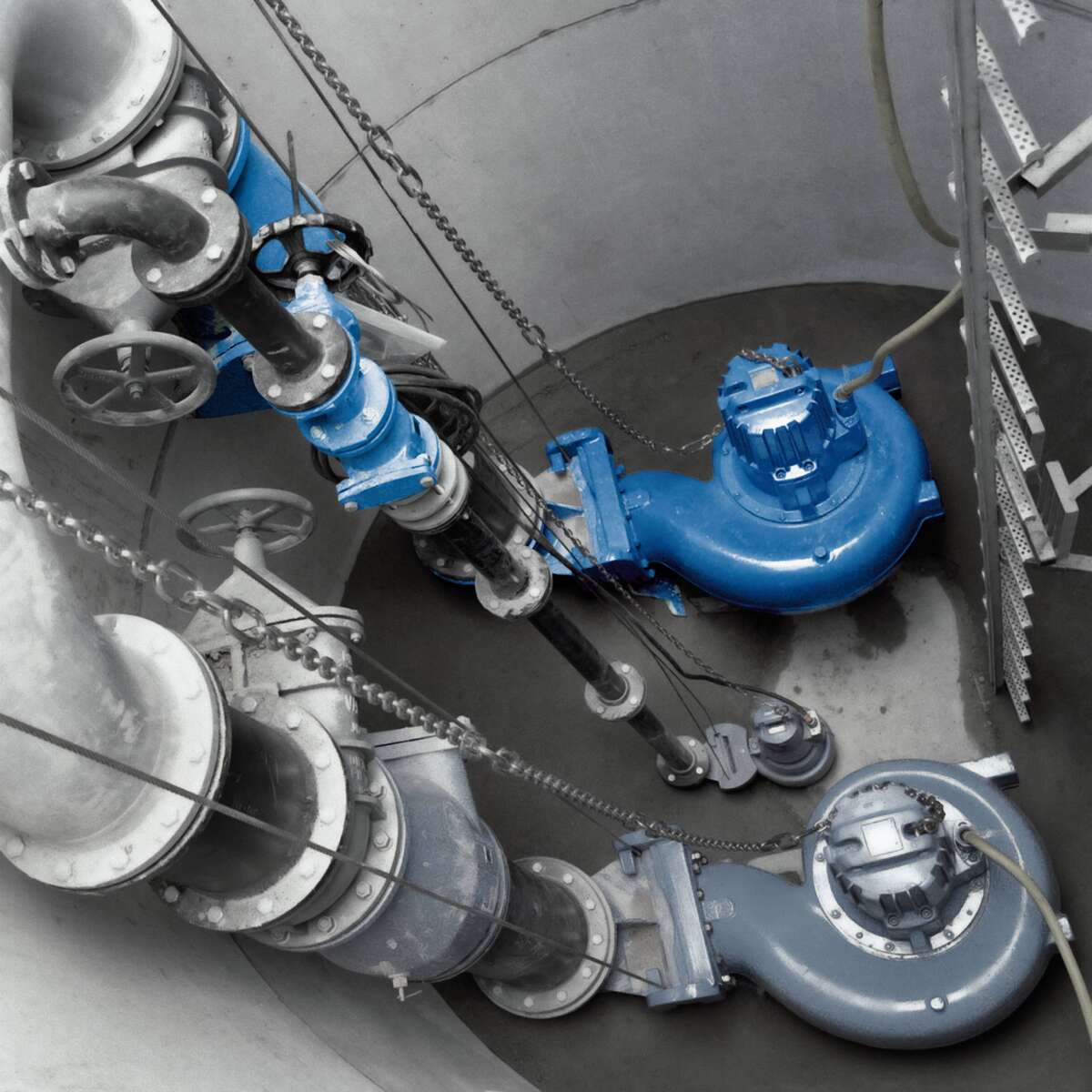

Las electrobombas y los agitadores sumergibles, como Amarex o Amamix de KSB, plantean un reto especial: por su diseño funcionan bajo el agua, lo que dificulta mucho más el control del estado que cuando se trata de bombas instaladas en seco. El módulo de protección AmaControl de KSB proporciona una ayuda inteligente: facilita con precisión la información necesaria para una supervisión completa, y también conecta el sistema con el mundo digital.
Las electrobombas y los agitadores sumergibles, como Amarex o Amamix de KSB, plantean un reto especial: por su diseño funcionan bajo el agua, lo que dificulta mucho más el control del estado que cuando se trata de bombas instaladas en seco. El módulo de protección AmaControl de KSB proporciona una ayuda inteligente: facilita con precisión la información necesaria para una supervisión completa, y también conecta el sistema con el mundo digital.
Las exigencias impuestas a los sistemas de bombeo aumentan continuamente
Los operadores de sistemas de gestión del agua se enfrentan a retos cada vez mayores: la fiabilidad operativa, la eficiencia energética y, por último, pero no menos importante la digitalización son campos en los que los fabricantes y operadores deben avanzar continuamente. He aquí un ejemplo: como resultado de que la población ha tomado medidas exitosas para ahorrar agua, la carga de sólidos en las aguas residuales ha aumentado paulatinamente en los últimos años. Los fabricantes de bombas tuvieron que reaccionar a esta tendencia y mejorar sus sistemas para poder ofrecer una protección y las contramedidas adecuadas. Otro ejemplo es el creciente peligro de ataques cibernéticos a infraestructuras relevantes. También en este caso, los sistemas de bombeo deben protegerse adecuadamente. Al mismo tiempo, siempre que sea posible, se requiere que todos los componentes estén conectados en red entre sí y controlados de forma centralizada, un difícil acto de equilibrio que es necesario para operar los sistemas de bombeo de manera confiable y aprovechar las oportunidades de la digitalización.
Con AmaControl, KSB ha facilitado aún más la conexión en red de electrobombas sumergibles y agitadores. El módulo pone a disposición del operador los valores medidos y los datos de funcionamiento de la bomba a través de una interfaz Modbus integrada. Así es como los operadores reciben información y advertencias en una etapa temprana, lo que les permite reaccionar antes de que ocurra un fallo.
Para evitar ataques cibernéticos, el módulo de protección de la bomba no permite modificar los parámetros del sistema a través de la interfaz Modbus. Por razones de seguridad, estos ajustes solo se pueden realizar directamente en el módulo.
AmaControl utiliza la potencia de entrada del motor como un importante indicador de estado
Uno de los parámetros clave de una bomba es la potencia a la entrada del motor, que puede decirnos mucho sobre el punto de funcionamiento y el estado de la bomba. Por lo tanto, la medición de la potencia efectiva, la potencia reactiva y la potencia aparente, así como el factor de potencia cos φ, se ha implementado como una nueva característica importante del AmaControl de KSB. Además, la memoria integrada del módulo de protección contiene medidores para la entrada de potencia efectiva y potencia reactiva.
Otra ventaja importante: AmaControl también puede medir la potencia a la entrada del motor cuando se instala un convertidor de frecuencia. En este caso, se utiliza un transformador de corriente que ofrece la mayor precisión de medición posible de amplitud y fase en un amplio rango de frecuencia efectiva y portadora. El error de fase se sitúa en el rango de 20 a 100 Hz a < 1º, lo que da como resultado una precisión particularmente alta de la potencia efectiva.
A medida que la potencia aumenta o disminuye, el dispositivo puede detectar funcionamiento en seco, válvulas de compuerta cerradas o bloqueo del rotor en el motor debido a obstrucciones. La combinación de otros datos de sensores, como la temperatura del motor, la temperatura de los rodamientos y las vibraciones, sirve para encontrar posibles fallos, proporcionando así una protección adicional.
Claramente estructurada y fácil de usar: la aplicación KSB INTspector le ofrece una visión detallada de todos los datos operativos relevantes.
Todo bajo control con una sola app
En el ámbito de la digitalización, AmaControl de KSB da un paso decisivo: con la aplicación KSB INTspector, el usuario puede acceder directamente a los datos de AmaControl. A partir de datos de funcionamiento exactos, listas de averías con marca de tiempo, un contador de averías, información sobre las horas de funcionamiento, ciclos de arranque y parada, valores de medición actuales y otros datos, se puede analizar con precisión el estado de la bomba. Gracias al diagnóstico en directo, es posible registrar todos los valores de medición durante un periodo de tiempo prolongado y guardarlos directamente en un smartphone, una tableta o un ordenador portátil. De este modo, los usuarios se ahorran la necesidad de adquirir complejos equipos de medición, ya que pueden utilizar su dispositivo final como registrador de datos. Además, los usuarios tienen un control total sobre sus sistemas, ya que pueden realizar ajustes directamente en la aplicación.
El módulo adecuado para cada sistema: el AmaControl de KSB está disponible en tres versiones diferentes.
AmaControl de KSB encuentra una conexión adecuada, sin importar dónde
En la parametrización, los usuarios pueden ajustar cada entrada del módulo de forma individual. Si una entrada no se está utilizando, se establece en "desactivado". Se pueden configurar para cada entrada valores de advertencias, puntos de ajuste y disparo, así como para retardos de activación y reinicio o para disparo con enclavamiento sin reinicio automático. Esto permite que cada valor se establezca específicamente para la aplicación. Los usuarios también pueden crear conjuntos de datos de parámetros completos, guardarlos y volver a cargarlos a través de la aplicación. KSB dispone de una serie de conjuntos de parámetros predeterminados, lo que ahorra tiempo para las aplicaciones recurrentes.
Además de las entradas para tensión y corriente, dependiendo de la versión específica, AmaControl ofrece otras entradas para temperatura, fugas, interruptores de flotador como contactos de conmutación y entrada analógica, por ejemplo, para sensores de vibración. La monitorización de fases comprende secuencia de fase, fallo de fase y asimetría de fase, así como sobrevoltaje y subvoltaje. También se puede utilizar en sistemas monofásicos.
Un relé para alarma y advertencia se suma a la fiabilidad del funcionamiento. Con cos φ, se pueden monitorizar las horas de funcionamiento, la frecuencia de arranques, los cortocircuitos y las interrupciones de los sensores. El dispositivo determina y muestra la entrada de potencia aparente, potencia efectiva y potencia reactiva. Además, mide la potencia efectiva y la potencia reactiva.
Módulo pequeño, alta fiabilidad de funcionamiento
Con su multitud de entradas, funciones y opciones, el módulo AmaControl de KSB, muy compacto, encaja perfectamente en el concepto de protección de los sistemas de bombeo modernos y ayuda al operador a cumplir con los crecientes requisitos de fiabilidad operativa, eficiencia y digitalización.
