Conforme a normas y reglamentos: equipos de bombeo KSB para protección contra incendios (PCI)
¡Las pruebas de los equipos de bombeo para PCI en el banco automatizado de KSB son ágiles, fiables, conforme a normas y competitivas!
¡Las pruebas de los equipos de bombeo para PCI en el banco automatizado de KSB son ágiles, fiables, conforme a normas y competitivas!
La inversión hecha por KSB para atender sectores como marina, petroquímica, automoción … es aprovechada en la PCI
Las normas de PCI requeridas en España (UNE 23500:2021, NFPA-20, FM) exigen que cada equipo de bombeo sea probado en varios puntos con datos de caudal, altura, potencia absorbida, rpm, etc. Esto debe realizarse en banco de ensayos del fabricante y extender un Certificado conforme a la norma EN-10204-3.1. Este requisito representa un dolor de cabeza para muchos fabricantes y ensambladores de equipos para PCI.
Sin embargo, para KSB esto es coser y cantar. Gracias a las fuertes inversiones realizadas en sus bancos de ensayo, las pruebas son ágiles, fiables, conforme a normas y competitivas.
Todo empieza con el diseño
El diseño modular de todos los componentes facilita la logística de su stock y una sencilla adaptación a cada orden de montaje. Por ejemplo, las bancadas son ligeras y versátiles: una misma bancada puede adaptarse fácilmente para albergar una gran variedad de tamaños de equipos.
Desde el corazón del sistema, con bombas de KSB serie Etanorm FXA de alto rendimiento y bajo NPSH requerido, o las bombas de cámara partida axialmente serie Omega para caudales mayores o las bombas verticales de eje serie B con la parte hidráulica sumergida para depósitos con el nivel de agua por debajo del suelo para asegurar que la bomba esté cebada. Para equipos conforme a NFPA-20 y FM, están las bombas KSB homologadas con marca FM Approvals.
Componentes cuidosamente seleccionados
La selección de cada componente sigue las pautas establecidas por el Departamento de Calidad, mediante la homologación previa de los proveedores.
Motores eléctricos y diésel de primer nivel, especialmente concebidos para trabajar en equipos de bombeo para protección contra incendios. Su potencia real, teniendo en cuenta las reducciones por altitud y temperatura del emplazamiento donde será instalado, cubre toda la curva de potencia absorbida por la bomba como exigen las normas. Los motores diésel generalmente van refrigerados mediante intercambiador agua – agua, y están equipados con diversos sensores que transmiten sus señales a los cuadros de control para proceder según se indique la norma correspondiente.
El acoplamiento entre bomba y motor es del tipo cardán para asegurar un correcto alineamiento en obra tras el transporte y la instalación del equipo. Se comprueba la alineación antes de la puesta en marcha y, en prácticamente todos los casos, está dentro de los valores admisibles evitando tener que alinear equipos pesados en espacios reducidos.
Los cuadros de maniobra y control, altamente probados, son una pieza fundamental que controla cada grupo de bombeo y activa las oportunas alarmas cuando es necesario.

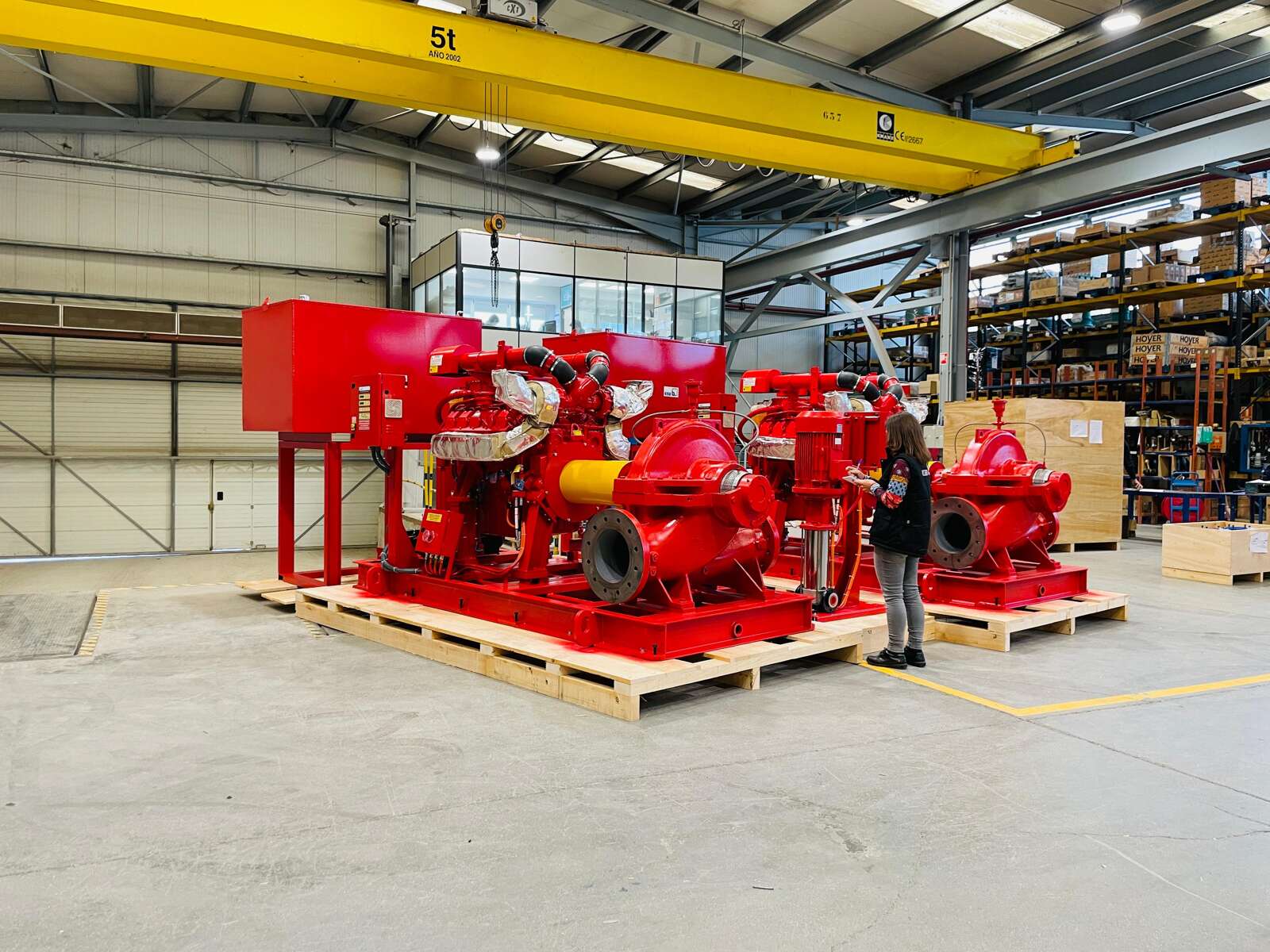

Equipo de bombeo KSB de conformidad con la UNE 23500:2021
Proceso de fabricación automatizado
La fabricación de los elementos y el montaje de los mismos se realiza de manera muy automatizada lo que reduce los tiempos y consigue que los equipos sean muy competitivos.
Modernos carros multifunción permiten montar los elementos de manera cómoda para los operarios y asegurando un ensamblaje mecánico correcto, con sus correspondientes pautas de control. El transporte interno del grupo montado mecánicamente se realiza de forma automática mediante un sistema de filoguiado. Llega a la zona de “wiring”, donde se completa el montaje de componentes eléctricos (cables, cuadros, sensores, etc.), antes de finalizar con los ensayos.
La tranquilidad de estar respaldado
El Servicio de PUESTA EN MARCHA realizado por técnicos profesionales con pautas de chequeo para garantizar su correcto funcionamiento nos asegura la operatividad del equipo de bombeo desde el momento de la inauguración.
La importancia de contrastar las pruebas realizadas en el banco de ensayos de fábrica con las obtenidas en obra nos permite determinar si hay que corregir algo en la instalación.
El servicio de Postventa de alto nivel junto con el Departamento de Service ofrecen una seguridad de atención ante cualquier inconveniente que pueda surgir en la instalación del equipo. Los clientes son ayudados en todo momento y nadie queda tirado.
En definitiva, la seguridad la proporciona KSB
En el sector de la Protección Contra Incendios (PCI) se proyectan, se diseñan, se fabrican, se suministran y se mantienen equipos y sistemas para que, si todo va normal, no tengan que funcionar en modo real nunca. Entonces, ¿para qué tener que cumplir normativas exigentes?
La presencia de KSB en el sector de la PCI data de hace muchas décadas. Su fama está ligada a la tranquilidad y la confianza que da a los instaladores y proyectistas con los ejemplos de sus miles de equipos instalados.
- Diseño modular
Con una gran flexibilidad de adaptación y utilizando componentes de primer nivel, con alto rendimiento y calidad contrastada.
- Bombas KSB conforme a normas
Homologadas cuando así lo requiere la norma, sus prestaciones de caudal y altura en los puntos de diseño y sobrecarga, con bajo NPSH requerido, inferior a 5 metros a caudal nominal, aseguran que el corazón del sistema responderá adecuadamente.
- Fabricación y montaje ágiles y fiables
Un proceso automatizado de fabricación, montaje y transporte interno de los elementos consigue ofrecer un equipo de bombeo de calidad, hecho a medida, en mínimos plazos y competitivo en precio.
- Pruebas en banco certificado del fabricante
Aunque es un proceso que requiere su tiempo, KSB consigue reducirlos con sus bancos automatizados. Las pruebas realizadas a cada grupo de bombeo son garantía del cumplimiento con los puntos de trabajo requeridos, de conformidad con la norma y con su correspondiente certificado según EN-10204-3.1.
- Servicios de Puesta en Marcha y Postventa
Los equipos fabricados y probados deben dar sus prestaciones en la instalación donde estarán ubicados. Una vez conectados al resto de la red general de distribución de agua para los sistemas de PCI, una adecuada Puesta en Marcha es esencial para asegurar que las prestaciones obtenidas durante las pruebas en banco del fabricante serán las que proporcione el equipo instalado.
Proceso de fabricación automatizado
La fabricación de los elementos y el montaje de los mismos se realiza de manera muy automatizada lo que reduce los tiempos y consigue que los equipos sean muy competitivos.
Modernos carros multifunción permiten montar los elementos de manera cómoda para los operarios y asegurando un ensamblaje mecánico correcto, con sus correspondientes pautas de control. El transporte interno del grupo montado mecánicamente se realiza de forma automática mediante un sistema de filoguiado. Llega a la zona de “wiring”, donde se completa el montaje de componentes eléctricos (cables, cuadros, sensores, etc.), antes de finalizar con los ensayos.
La tranquilidad de estar respaldado
El Servicio de PUESTA EN MARCHA realizado por técnicos profesionales con pautas de chequeo para garantizar su correcto funcionamiento nos asegura la operatividad del equipo de bombeo desde el momento de la inauguración.
La importancia de contrastar las pruebas realizadas en el banco de ensayos de fábrica con las obtenidas en obra nos permite determinar si hay que corregir algo en la instalación.
El servicio de Postventa de alto nivel junto con el Departamento de Service ofrecen una seguridad de atención ante cualquier inconveniente que pueda surgir en la instalación del equipo. Los clientes son ayudados en todo momento y nadie queda tirado.
En definitiva, la seguridad la proporciona KSB
En el sector de la Protección Contra Incendios (PCI) se proyectan, se diseñan, se fabrican, se suministran y se mantienen equipos y sistemas para que, si todo va normal, no tengan que funcionar en modo real nunca. Entonces, ¿para qué tener que cumplir normativas exigentes?
La presencia de KSB en el sector de la PCI data de hace muchas décadas. Su fama está ligada a la tranquilidad y la confianza que da a los instaladores y proyectistas con los ejemplos de sus miles de equipos instalados.
- Diseño modular
Con una gran flexibilidad de adaptación y utilizando componentes de primer nivel, con alto rendimiento y calidad contrastada.
- Bombas KSB conforme a normas
Homologadas cuando así lo requiere la norma, sus prestaciones de caudal y altura en los puntos de diseño y sobrecarga, con bajo NPSH requerido, inferior a 5 metros a caudal nominal, aseguran que el corazón del sistema responderá adecuadamente.
- Fabricación y montaje ágiles y fiables
Un proceso automatizado de fabricación, montaje y transporte interno de los elementos consigue ofrecer un equipo de bombeo de calidad, hecho a medida, en mínimos plazos y competitivo en precio.
- Pruebas en banco certificado del fabricante
Aunque es un proceso que requiere su tiempo, KSB consigue reducirlos con sus bancos automatizados. Las pruebas realizadas a cada grupo de bombeo son garantía del cumplimiento con los puntos de trabajo requeridos, de conformidad con la norma y con su correspondiente certificado según EN-10204-3.1.
- Servicios de Puesta en Marcha y Postventa
Los equipos fabricados y probados deben dar sus prestaciones en la instalación donde estarán ubicados. Una vez conectados al resto de la red general de distribución de agua para los sistemas de PCI, una adecuada Puesta en Marcha es esencial para asegurar que las prestaciones obtenidas durante las pruebas en banco del fabricante serán las que proporcione el equipo instalado.
Productos utilizados
Etanorm/Etanorm MyFlow/Etanorm Pro
Bomba de voluta monoetapa en ejecución back pull-out, con potencias y dimensiones principales conforme a EN 733, con sistema de accionamiento PumpDrive 2 compatible con IEC, con SuPremE o PumpDrive 3, de la clase de eficiencia IE4 IE5, conforme a IEC TS 60034-2-3:2016 y con variador de frecuencia integrado en el motor. La bomba está equipada con anillos de desgaste intercambiables, impulsor radial cerrado con álabes curvados, cierres mecánicos simples o dobles según EN 12756, eje con casquillo protector intercambiable en la zona del cierre de eje. El diseño «back pull-out» permite un desmontaje del acoplamiento, de los soportes de cojinetes y del impulsor sin tener que separar la carcasa de la bomba de las tuberías. Los puntos de montaje son conformes a IEC 60072; las dimensiones de la superficie envolvente son conformes a DIN V 42673 (07-2011). Disponibles en versión ATEX. Muy adelantada a las exigencias de eficiencia de la directiva ErP.
Omega
Bomba de voluta partida axialmente, monoetapa, para instalación horizontal o vertical, con impulsor radial de doble aspiración, bridas de conexión según DIN, EN o ASME.
