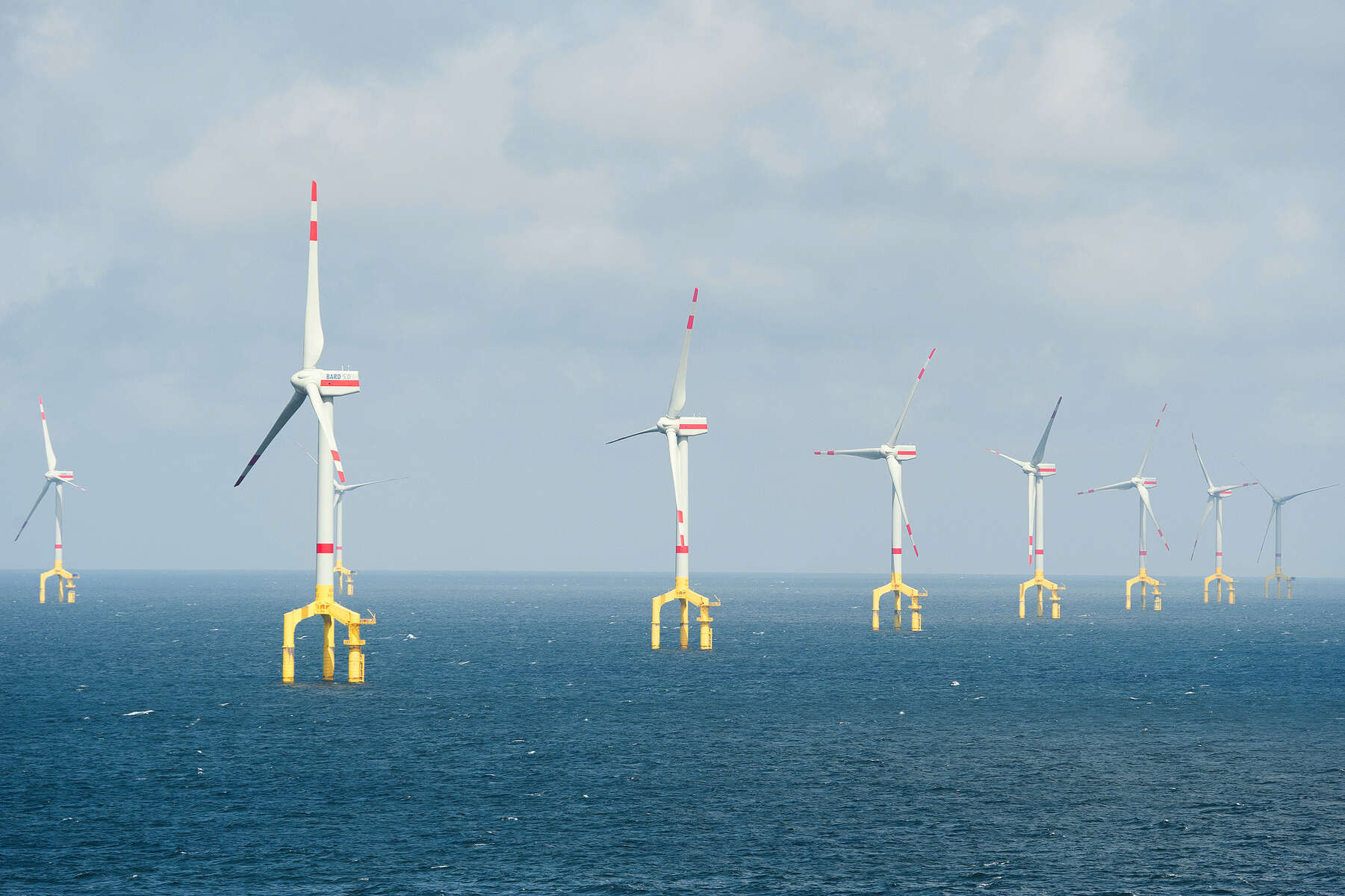

Verschillende windturbines van het offshore windmolenpark BARD-Offshore1 in de Noordzee
6 min read

Onderwaterpompen trotseren de krachten van de natuur

Om te zorgen dat particuliere huishoudens en de industrie erop kunnen vertrouwen dat er elektriciteit uit het stopcontact komt, moeten niet alleen stroomproducenten enorme technische inspanningen leveren. Juist bij het gebruik van hernieuwbare energie is er een belangrijke rol weggelegd voor transmissienetbeheerders zoals TenneT.

TenneT zorgt er onder andere voor dat elektriciteit die wordt gegenereerd door offshore windparken over lange afstanden en met zo min mogelijk verlies de consument op het land bereikt. Als belangrijke partner aanwezig: KSB met extreem robuuste onderwaterpompen.

Om te zorgen dat particuliere huishoudens en de industrie erop kunnen vertrouwen dat er elektriciteit uit het stopcontact komt, moeten niet alleen stroomproducenten enorme technische inspanningen leveren. Juist bij het gebruik van hernieuwbare energie is er een belangrijke rol weggelegd voor transmissienetbeheerders zoals TenneT.

TenneT zorgt er onder andere voor dat elektriciteit die wordt gegenereerd door offshore windparken over lange afstanden en met zo min mogelijk verlies de consument op het land bereikt. Als belangrijke partner aanwezig: KSB met extreem robuuste onderwaterpompen.

Het project:

Pompen voor koeling van gelijkrichters

Converterplatforms behoren tot de centrale bouwstenen voor de netwerkaansluiting van offshore windparken. Een platform bevat technologie voor de overdracht van DC-hoogspanning naar het vasteland. De wisselstroom die door de offshore windturbines wordt gegenereerd, wordt omgezet in gelijkstroom zodat deze met weinig verlies kan worden overgedragen. Omdat hierbij afvalwarmte wordt gegenereerd, moeten de gelijkrichters permanent worden gekoeld. Het koelsysteem maakt gebruik van UPA's van KSB, die op grote afstand van het vasteland zijn overgeleverd aan extreme technische uitdagingen.

De klant:

TenneT

TenneT is een van de toonaangevende grensoverschrijdende transmissienetbeheerders voor stroom in Europa met activiteiten in Nederland en Duitsland. Bijna 5.000 werknemers zorgen ervoor dat ongeveer 42 miljoen eindverbruikers in de aangesloten markten 24 uur per dag en 7 dagen per week via een meer dan 23.500 kilometer lang netwerk op betrouwbare wijze van stroom worden voorzien door hoogspanningsnetwerken en netwerken met zeer hoge spanning.

De uitdaging:

Hardheidstest voor technologie

In het midden van de Noordzee op de open zee heerst een voornamelijk zwaar klimaat. Technische installaties zoals windmolenparken en converterplatforms worden onderworpen aan een echte hardheidstest. Zout water leidt tot corrosie, zelfs op materialen van hoge kwaliteit, biologische hechtende elementen zoals mosselen veroorzaken verstopping van aanzuigopeningen of blokkering van bewegende delen. Ondanks deze ongunstige omstandigheden moet alle apparatuur die op de onbemande platforms wordt gebruikt 365 dagen per jaar zonder onderhoud werken.
Converterplatforms "HelWin alpha & HelWin beta" van TenneT in de Noordzee

TenneT-converterplatforms "HelWin alpha & HelWin beta" | © TenneT

De oplossing:

Gebruik van speciale materialen

Voor veel pompen maakt KSB een klantspecifieke en toepassingsspecifieke materiaalkeuze. Op die manier kan voor elke vereiste de meest betrouwbare en economisch verantwoorde configuratie worden aangeboden. In dit geval was het belangrijkste doel om een speciaal materiaal te gebruiken dat bestand is tegen agressief zout water. KSB koos voor hooggelegeerd Super Duplex roestvast staal, dat uitstekende corrosiebestendigheid biedt.
Om de groei van schelpdieren en andere biologische hechtende elementen aan het pompaggregaat en andere hydraulische componenten te voorkomen, wordt aan boord hypochloride gegenereerd, dat door de KSB-chloreringsring in het transportmedium onder het aggregaat wordt geïnjecteerd. Het chloreringsmengsel wordt vervolgens in sterk verdunde vorm vrijgegeven en wordt geneutraliseerd wanneer het reageert met zout water. Hierbij ontstaat een ecologisch volledig verantwoorde verbinding.
Een extra preventieve stap om het gevoelige ecosysteem van de Duitse waddenzee te beschermen tegen vervuiling, is de afwezigheid van verontreinigende stoffen in de gebruikte UPA-zeewaterpompen. Pompen en motoren zijn 100% vrij van oliën en vetten en vormen bij een ongeval geen gevaar voor het omringende zeewater.
Met het oog op de constructie levert dit een ander voordeel op voor de operator: Naast het hoge rendement en de lage energiekosten zijn de UPA-onderwaterpompen volledig onderhoudsvrij. Het is niet nodig bedrijfsvloeistoffen bij te worden vullen of andere onderhoudswerkzaamheden uit te voeren. KSB coördineert alleen inspectie-intervallen met de klant die zijn afgestemd op zijn behoeften. In het algemeen wordt voor offshore-toepassingen een preventieve inspectie om de 5 jaar en vervanging van slijtdelen om de 10 jaar aanbevolen.

Onderaanzicht van een TenneT-converterplatform met pijlers waarin UPA's hun service uitvoeren

Pijlers van een converterplatform waarin de UPA's hun service uitvoeren | © TenneT

Door redundantie te creëren, worden ook kostbare noodoperaties uitgesloten. De converterplatforms hebben elk één tot twee pompen in bedrijf en twee extra pompen in stand-bymodus.
Om de veiligheid van de onderwaterpompen verder te verhogen, wordt de status van de pompen en de motor permanent bewaakt door middel van ingebouwde sensoren. De geleidbaarheidssensor detecteert bijvoorbeeld een binnendringen van zout water in de aandrijfmotor en meldt dit onmiddellijk aan de operator. Daarnaast worden nog elf andere parameters 24 uur per dag in de gaten gehouden.
Ondanks alle betrouwbaarheid die een UPA-onderwaterpomp van KSB biedt, staat de klant er bij het onderhoud niet alleen voor. KSB biedt de operator te allen tijde optimale aftermarket-ondersteuning met reserveonderdelen, service en ondersteuning bij de permanente systeemoptimalisatie van de gehele installatie door ervaren offshore-personeel.

Cijfers | gegevens | feiten

Installatie: Converterplatform
Eindklant: TenneT
Gebruikte producten: UPA-onderwaterpompen
