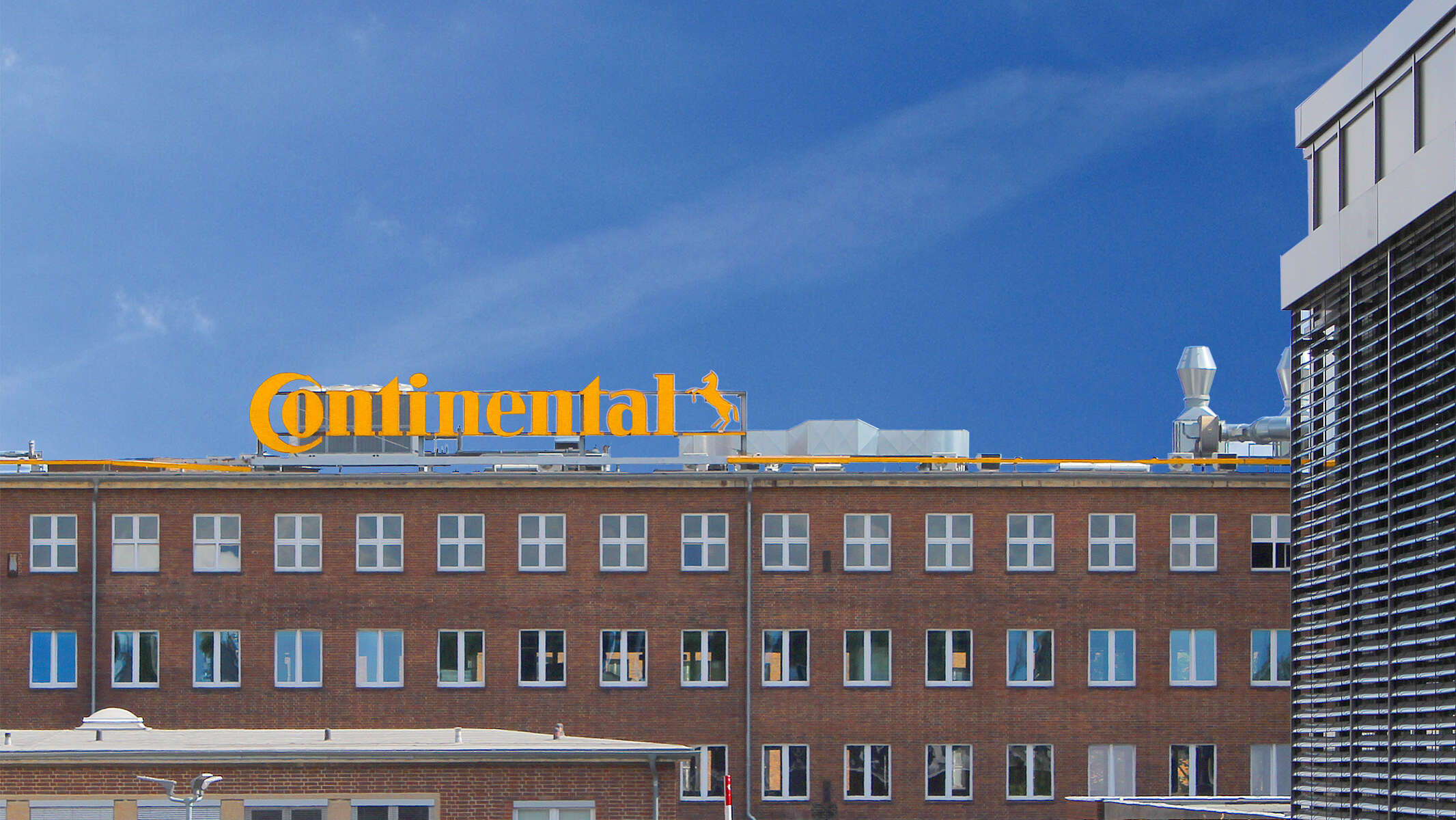

Edificio aziendale di Continental AG ad Hannover visto dall'esterno

"Investitura" di un tool di monitoraggio intelligente

In un'epoca in cui gli attacchi informatici si fanno sempre più sofisticati, l'importanza di componenti di rete sicuri aumenta in modo esponenziale. Per questo i prodotti associati a Internet sono vagliati attentamente dai committenti prima dell'utilizzo. Grazie a KSB Guard basato su cloud, KSB ha superato a pieni voti la convalida di ContiTech, azienda specializzata in gomma e plastica. L'incarico principale, vale a dire il risanamento e la modernizzazione di un sistema per l'acqua di raffreddamento, sembrava quasi passare in secondo piano.

Il progetto: rinnovo del sistema di fornitura dell'acqua di raffreddamento

Nel 2017 ContiTech ha emesso un bando per il rinnovo del sistema di fornitura dell'acqua di raffreddamento nello stabilimento di Hannover Vahrenwald. In questo contesto, era necessario risanare, modernizzare e rendere efficiente il sistema dell'acqua di raffreddamento sul piano energetico. I lavori richiesti comprendevano il rinnovo di pompe, motori, convertitori di frequenza, valvole di intercettazione e di ritegno, l'installazione di tubazioni prefabbricate, la realizzazione di fondamenta per le pompe e piastre di base, e lo smontaggio dei gruppi obsoleti.

Il cliente: ContiTech

ContiTech, con sede ad Hannover, è uno dei maggiori produttori mondiali di articoli in gomma e plastica al di fuori dell'industria degli pneumatici. L'azienda fa parte di Continental. I 46.000 dipendenti dell'azienda tecnologica, attivi in 40 paesi, sviluppano e producono parti funzionali, componenti e sistemi per quasi tutti i rami dell'industria e dell'economia, combinandoli con servizi personalizzati.

Pompe, tubi, sensori e convertitori di frequenza del sistema di raffreddamento di ContiTech AG — Pompe Etanorm con PumpDrive e KSB Guard

La sfida: una soluzione di monitoraggio intelligente e sicura

L'obiettivo era realizzare una soluzione di monitoraggio intelligente e soprattutto sicura, in grado di monitorare costantemente l'attività di tutte le pompe, segnalando tempestivamente eventuali anomalie prima del verificarsi di un guasto effettivo. Inoltre, l'impianto di produzione dello stabilimento di Vahrenwald è in funzione quasi 24 ore su 24. Le attività si fermano solo in occasione delle poche festività nazionali. Il bando stabiliva che la modifica dei sistemi di pompaggio dovesse avvenire a impianto in funzione, senza interrompere la produzione.

La soluzione: esperienza e massimi standard di sicurezza

Nel corso della presentazione dell'offerta, KSB ha fatto valere la lunga esperienza e il pacchetto completo di prestazioni offerte come contraente generale. Inoltre, KSB dispone di una rete mondiale di partner per le pompe. Con la società affiliata Dynamik-Pumpen GmbH, KSB vanta un centro di assistenza affidabile e competente direttamente in loco, sempre disponibile, 24 ore su 24, anche per interventi di assistenza successivi.

Per la pianificazione, Dynamik-Pumpen GmbH non si è affidata esclusivamente alla documentazione del bando. Dopo l'assegnazione dell'incarico, gli specialisti KSB hanno effettuato un'analisi approfondita dei vecchi sistemi. In questo modo, è stato possibile integrare le specifiche già molto consolidate da ContiTech attraverso dettagli significativi, massimizzando la sicurezza e l'efficienza energetica dell'intero sistema nel rispetto del budget.

Per le pompe si è optato per la potente Etanorm, la pompa normalizzata per l'acqua più venduta al mondo. La pompa si distingue per un elevato grado di efficienza e per i motori estremamente robusti e di lunga durata. Il sistema è integrato con PumpDrive, un convertitore di frequenza che adatta in modo dinamico la potenza e il regime delle pompe al fabbisogno effettivo, per un funzionamento estremamente sicuro ed efficiente sul piano energetico. Inoltre, la pompa è caratterizzata da un'elevata silenziosità di funzionamento, venendo incontro alla richiesta di ContiTech di ridurre notevolmente la rumorosità in loco.

Pompe, tubi e valvole del sistema di raffreddamento di ContiTech AG — Pompe Etanorm e nuova tubazione

Per attuare la direttiva relativa alle disinstallazioni e alle nuove installazioni senza interrompere il funzionamento, gran parte delle tubazioni KSB sono state fornite già prefabbricate. Tali parti, insieme alle pompe, alle valvole e agli altri componenti immediatamente disponibili, sono state utilizzate per la sostituzione dei prodotti obsoleti.

Tutte le aree presso ContiTech sono soggette alle normative e direttive più severe. Per le pompe e le valvole KSB è normale tenere conto di tali processi. Per quanto riguarda i valori richiesti, i prodotti anticipano decisamente i tempi.

Il via libera per l'utilizzo di KSB Guard è arrivato subito. Il programma di sicurezza del relativo cloud KSB e di tutti i componenti hardware convince su tutta la linea, garantendo uno standard di sicurezza a livello di online banking: i dati presentano il massimo livello di crittografia ed eventuali attacchi esterni sono attivamente bloccati.

Ma perché KSB Guard è così speciale? L'innovativa tecnologia dei sensori, estremamente semplice da montare, rileva le anomalie sulle pompe (anche di produttori terzi) prima che si verifichi un eventuale malfunzionamento; è possibile così evitare danni e guasti maggiori in modo del tutto affidabile. Grazie a un portale web, gli utenti registrati possono tenere sempre sotto controllo, 24 ore su 24, tutti i dati di stato delle pompe come temperatura, vibrazioni e stato di carico, e vengono tempestivamente informati via e-mail in caso di scostamenti.

Per il gestore dell'impianto questo sistema si traduce in tempi di inattività preventivabili e ridotti, migliori strategie di manutenzione e costi di esercizio notevolmente ridotti, al netto di un investimento relativamente modesto.

Pompe, tubi e sensori del sistema di raffreddamento di ContiTech AG — Pompe Etanorm con KSB Guard applicato

Numeri I Dati I Fatti

Campo di applicazione:
Acqua di raffreddamento

Cliente:
ContiTech AG, Continental

Dati del progetto:

6 x Etanorm 100-80-315 con motore sincrono a riluttanza da 45kW,
PumpDrive
KSB Guard

Prodotti utilizzati

Etanorm/Etanorm MyFlow/Etanorm Pro

Documenti

Pompa con corpo a spirale monostadio in tipologia di processo, con prestazioni e dimensioni principali in conformità ad EN 733, con sistema di comando compatibile IEC PumpDrive 2 con SuPremE o PumpDrive 3 della classe di efficienza IE4/IE5 in conformità a IEC TS 60034-2-3:2016 e convertitore di frequenza integrato nel motore. La pompa è provvista di anelli di usura sostituibili, girante radiale chiusa con pale curve tridimensionali, tenuta meccanica singola e tenuta meccanica doppia conformi ad EN 12756, albero nella zona della tenuta con bussola di protezione sostituibile. La tipologia di processo consente lo smontaggio del giunto, dei supporti e della girante, senza dover separare il corpo pompa dalle tubazioni. Punti di fissaggio a norma IEC 60072, dimensioni involucro a norma DIN V 42673 (07-2011). Disponibile in versione ATEX. Notevolmente superiore ai requisiti di efficienza delle direttive ErP.

Dettagli

PumpDrive 2/PumpDrive 2 Eco

Documenti

Convertitore di frequenza autorefrigerato in struttura modulare, che consente la variazione continua del regime dei motori a riluttanza asincroni e sincroni mediante segnali di normalizzazione analogica, bus di campo o unità di comando. L'autorefrigerazione di PumpDrive permette il montaggio sul motore, a parete e in armadio elettrico. Regolazione fino a massimo 6 pompe senza regolatore aggiuntivo.

Dettagli

KSB Guard

Documenti

Servizio di monitoraggio intelligente e completo per pompe e altre macchine rotanti, disponibile 24 ore su 24 e 7 giorni su 7, indipendente dal produttore. Insieme a KSB per la manutenzione predittiva. Garanzia di massima trasparenza, maggior disponibilità, maggior sicurezza ed efficienza di funzionamento (delle pompe non soggette a regolazione). KSB Guard mette a disposizione, in qualsiasi momento e ovunque siate, importanti dati di esercizio come vibrazioni, temperatura, ore di funzionamento e stato di carico (delle pompe non soggette a regolazione). In caso di scostamenti rispetto al funzionamento normale, sarà inviata immediatamente una notifica tramite il portale web/l'app KSB Guard. Inoltre, gli esperti del KSB Monitoring Center vi assisteranno nell'analisi delle cause.

Dettagli
