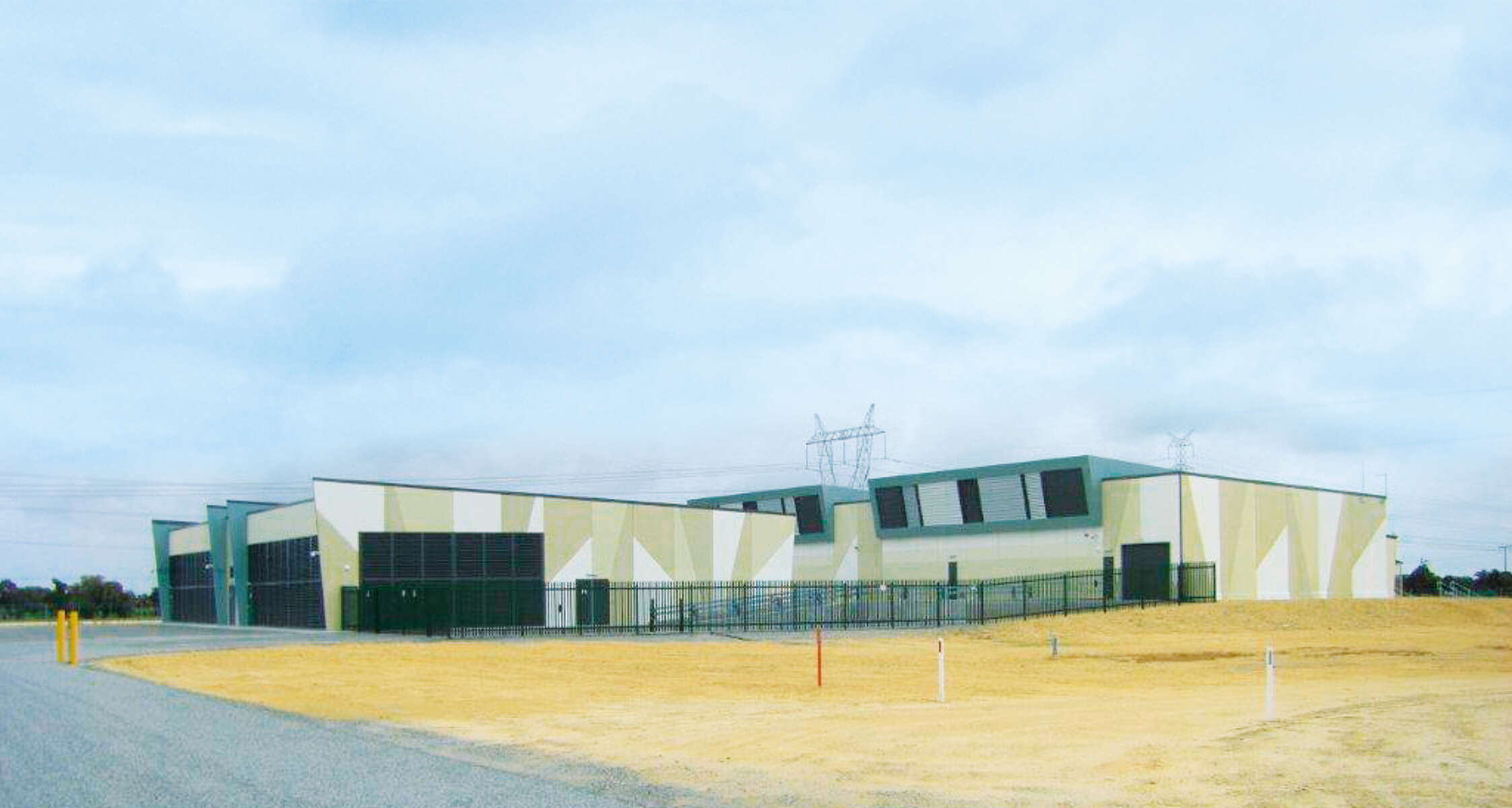

Drinkwaterpompeenheid met pompen van KSB in Ravenswood, Australië
4 min read

Superieure techniek voor down under: het drinkwaterpompstation van Ravenswood, Australië

Het pompstation van Ravenswood in de buurt van Perth in West-Australië maakt deel uit van de zuidelijke zeewaterontziltingsinstallatie. Via deze installatie en de omliggende reservoirs kunnen dagelijks enkele miljoenen liters drinkwater in het watervoorzieningssysteem van Perth worden gepompt.

Het pompstation van Ravenswood in de buurt van Perth in West-Australië maakt deel uit van de zuidelijke zeewaterontziltingsinstallatie. Via deze installatie en de omliggende reservoirs kunnen dagelijks enkele miljoenen liters drinkwater in het watervoorzieningssysteem van Perth worden gepompt.

Het project:

Drinkwater uit de zee voor Australië

Australië haalt een groot deel van zijn drinkwaterbehoefte uit de zee - via enorme zeewaterontziltingsinstallaties. De pompeenheid van Ravenswood maakt deel uit van de zuidelijke zeewaterontziltingsinstallatie (Southern Seawater Desalination Plant SSDP) in de buurt van Perth. Hier wordt dagelijks tot 265 miljoen liter drinkwater vanuit de SSDP en de bestaande Stirling- en Samson-stuwmeren, het Tamworth-reservoir en het North Dandalup-stuwmeer in het watervoorzieningssysteem van Perth gepompt.

De klant:

Het waterbedrijf van West-Australië

De Water Corporation, WA, in Australië is momenteel de primaire dienstverlener voor watervoorziening, afvalwater en afwatering in de deelstaat West-Australië. Haar activiteiten beslaan een oppervlakte van 2,5 miljoen vierkante kilometer. Dit komt overeen met ongeveer een derde van het Australische continent en is daarmee een van 's werelds grootste ‘bedrijfsterreinen’ in deze branche.

De uitdaging:

500 miljoen liter water per dag

De bijzondere uitdaging van dit project waren de vereiste prestaties van de installatie - met maximale operationele veiligheid.

Het pompstation zelf bestaat uit twee afzonderlijk functionerende pompinstallaties - Tamworth en Dandalup. De Tamworth-boosterinstallatie is gebaseerd op het zwaartekrachtprincipe. De boosterinstallatie pompt tot 330 miljoen liter per dag met een opvoerhoogte tot 140 meter.

De Dandalup-installatie transporteert het water naar een van de twee dammen. Het pompvermogen is maximaal 160 miljoen liter per dag bij opvoerhoogten tot 260 meter.

De oplossing:

8 centrifugaalpompen met de hoogste rendementen

KSB leverde centrifugaalpompen uit de RDLO- en RDLP-serie. Deze zorgen voor zo laag mogelijke levenscycluskosten en zo min mogelijk bouwwerkzaamheden op locatie. En: ook in het moderne testveld in Halle, Duitsland, overtroffen de pompen tijdens intensieve tests de gegarandeerde prestaties.

De twee pompinstallaties waren elk uitgerust met vier toerengeregelde pompen:

  • Dandalup functioneert met vier identieke RDLP 350-700/2-pompen.
  • Tamworth functioneert met vier RDLO 600-1075 A-pompen.

De pompen functioneren parallel met elk drie bedrijfspompen en één reservepomp. Ze zijn ontworpen voor een maximale efficiëntie over het gehele bedrijfsbereik.

Alle pompen worden door watergekoelde toerenregelsystemen met een vermogen van 3,3 kV aangedreven. De pompinstallatie bestaat uit acht drukcompensatievaten met elk een capaciteit van 50 m3, evenals gesloten koelcircuits voor de motoren en toerenregelsystemen.

KSB paste de modernste techniek met CFD-modellen (Computational Fluid Dynamics) toe om het hydraulische ontwerp te ontwikkelen en te optimaliseren om de beste efficiëntie te bereiken en te voldoen aan de omstandigheden ter plaatse. Het ontwerp van de RDLP met twee zuigaansluitingen overtreft het zuiggedrag van de tegengesteld draaiende waaier die door andere leveranciers wordt aangeboden. Hierdoor biedt de pomp lagere NPSH3-waarden tegen minimale kosten ter plaatse, optimale prestaties en een hoge bedrijfszekerheid.

Op deze manier dragen KSB-producten bij aan een langdurige drinkwatervoorziening aan de bevolking, die is aangesloten op het watervoorzieningsnetwerk van de deelstaat, waaronder de groeiende Perth-regio.

Tamworth-installatie met vier KSB-spiraalhuispompen RDLO 600-1075 A

KSB-centrifugaalpomp RDLO 600-1075 A in de pompinstallatie van Ravenswood, Australië

KSB-centrifugaalpomp RDLP 350-700/2 in de pompinstallatie van Ravenswood, Australië

Dandalup-installatie met vier horizontaal gemonteerde spiraalhuispompen RDLP 350-700/2

Cijfers | gegevens | feiten

Locatie: Ravenswood, Australië

Klant: Water Corporation, WA, Australië

Toepassingsbereik: Zeewaterontzilting

Projectjaar: 2011

Gebruikte producten:
4 x RDLP 350-700/2
Pompvermogen: 1952 m3/u
Opvoerhoogte: 262 m
Motorvermogen: 2.400 kW (4-polig)

4 x RDLO 600-1075 A
Pompvermogen: 2.755 m3/u
Opvoerhoogte: 140 m
Motorvermogen: 2.400 kW (6-polig

Gebruikte producten

RDLO

RDLO

Horizontaal of verticaal opgestelde, eentraps, pomp met spiraalvormig huis in de lengterichting met radiale waaier met twee stroomrichtingen, aansluitflens volgens DIN, EN of ASME.

RDLP

RDLP

Horizontaal opgestelde, een-, twee- of drietraps axiaalgedeelde centrifugaalpomp met radiaalwaaier met twee stromingsrichtingen, aansluitflens volgens DIN, ISO of ANSI.
