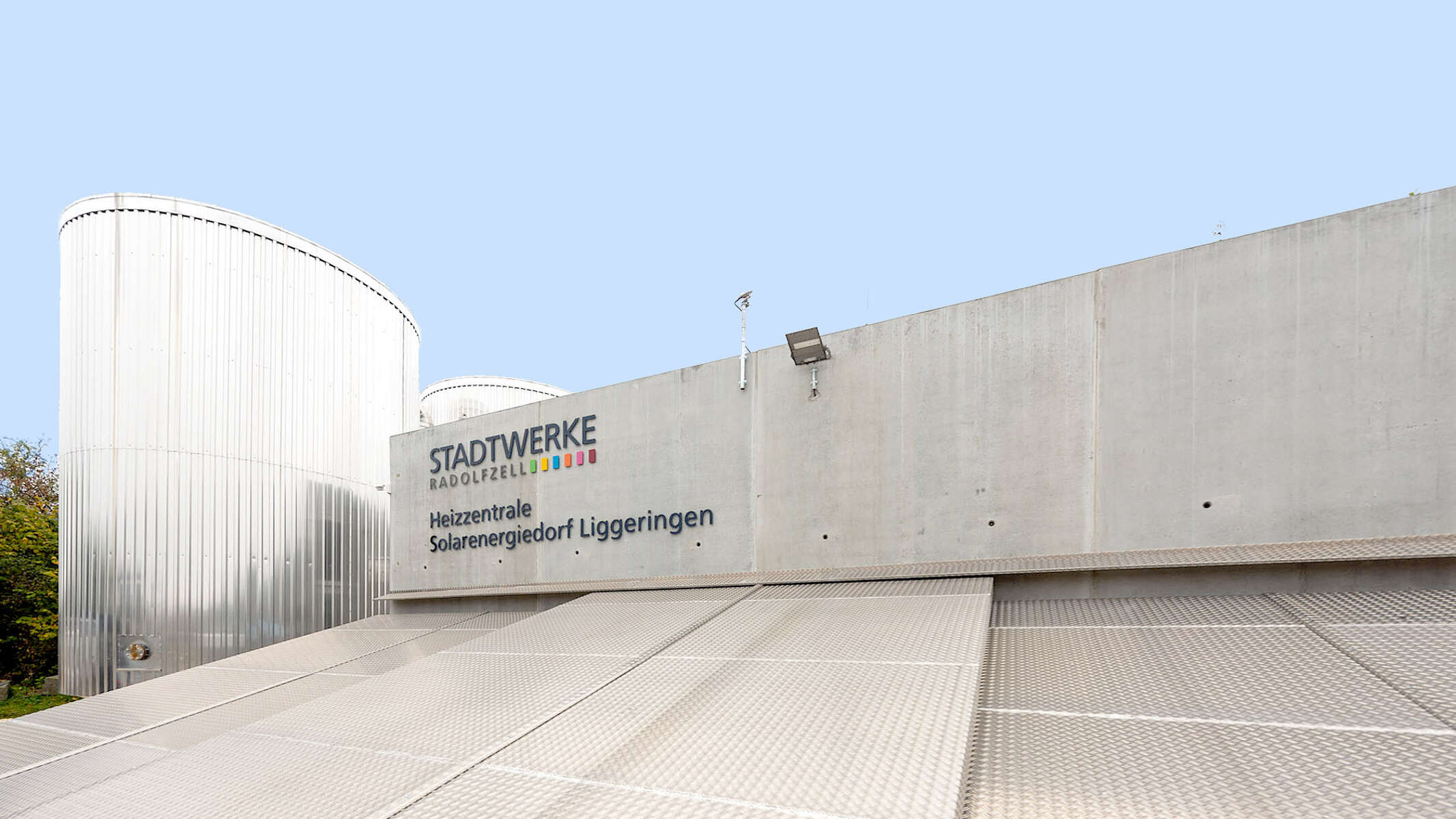

Gebouw van de verwarmingscentrale van het zonne-energiedorp Liggeringen van buitenaf
7 min read

Belangrijk project voor klimaatbescherming

De stad Radolfzell heeft de noodzaak van klimaatbescherming in een vroeg stadium onderkend en het een en ander ondernomen om het aandeel hernieuwbare energie te verhogen. Aangezien circa 50% van het totale energieverbruik in Duitsland toe te schrijven is aan de verwarmingssector, heeft Radolfzell verschillende projecten gerealiseerd op het gebied van duurzaam warmtegebruik. Het zonne-energiedorp Liggeringen wordt beschouwd als een vuurtorenproject waaraan KSB ook een belangrijke bijdrage kon leveren.

De stad Radolfzell heeft de noodzaak van klimaatbescherming in een vroeg stadium onderkend en het een en ander ondernomen om het aandeel hernieuwbare energie te verhogen. Aangezien circa 50% van het totale energieverbruik in Duitsland toe te schrijven is aan de verwarmingssector, heeft Radolfzell verschillende projecten gerealiseerd op het gebied van duurzaam warmtegebruik. Het zonne-energiedorp Liggeringen wordt beschouwd als een vuurtorenproject waaraan KSB ook een belangrijke bijdrage kon leveren.

Het project:

Grootschalige thermische zonne-energie-installatie voor Radolfzell

Voor de inwoners van Radolfzell-Liggeringen is een thermische zonne-energie-installatie gebouwd, waarmee 150 huishoudens 20% van hun warmte uit zonne-energie kunnen winnen. Thermische zonnecollectoren, die zijn geïnstalleerd op een vrij landoppervlak aan de rand van het dorp, absorberen de zonnestraling en verwarmen het water dat door de collectoren stroomt. De opgeslagen zonnewarmte stroomt door een lokaal warmteverdeelnet naar de huishoudens en kan daar worden gebruikt voor verwarming en warm sanitair water. Voor de grotere warmtebehoefte in de winter wordt ook biomassa gebruikt voor warmteopwekking en opgeslagen in een buffertank.

De klant:

Gemeentelijk nutsbedrijf Radolfzell

Het gemeentelijke nutsbedrijf van het stadsdeel Radolfzell am Bodensee in het zuiden van Baden-Württemberg is een hoogwaardige aanbieder van energiediensten met een ecologische ambitie. Het bedrijf levert aan ongeveer 32.000 klanten in Radolfzell elektriciteit, gas, water, warmte, internet en bedient ook nog de stadsbus.

De uitdaging:

Weinig slijtage en een lange levensduur

Een centrale eenheid van de grootschalige zonne-energie-installatie is het afnamestation waarin de warmte van de collectoren naar de verbruikers wordt gebracht. Verdelers en pompgroepen maken het afnamestation tot een complete verwarmingscentrale, inclusief regelgeving en regeltechniek.
Zonne-energiewarmte heeft het unieke voordeel dat de warmteproductie over een periode van ten minste 20 jaar kan worden berekend. Het is duidelijk dat ook pompen en afsluiters zich hier moeten kenmerken door geringe slijtage en een lange levensduur.
Een probleem vormde de beperkte beschikbare ruimte. Om zo effectief mogelijk te kunnen werken, is het afnamestation zo ontworpen dat alle componenten zoals warmtewisselaars, pompen, filters, warmtemeters en sensoren samen in een zo klein mogelijke ruimte zijn ondergebracht.
Pompen, leidingen en afsluiters in het afnamestation van de grootschalige thermische zonne-energieinstallatie Radolfzell

Het afnamestation van de grootschalige thermische zonne-energie-installatie

De oplossing:

Nauwkeurig op elkaar afgestemde pompen en afsluiters

De zonne-energiespecialist S.O.L.I.D. uit Oostenrijk was verantwoordelijk voor het ontwerp en bouw van de installatie. Het ervaren bedrijf genoot de voorkeur boven de vier concurrenten in het aanbestedingsproces op grond van de kwaliteit in techniek en rentabiliteit. Het afnamestation werd ontworpen en gebouwd door het bedrijf Kempten RS Wärme. RS Wärme is een aanbieder voor speciale verdelers op het gebied van warmte- en koudeopwekking. Na het beoordelen van de prijs-prestatieverhouding koos RS Wärme voor pompen van KSB. Zoals gebruikelijk kon KSB ook hier overtuigen met de beschikbaarheid van service en reservedelen.
Samen werd de planning van het afnamestation gestart, waarbij KSB hoofdzakelijk verantwoordelijk was voor het juiste ontwerp van de pompen. Met behulp van een 3D-CAD-systeem werden de wensen van het gemeentelijke nutsbedrijf Radolfzell geleidelijk omgezet in een praktijkgerichte oplossing.
Bij het selecteren van de circulatiepompen in het afnamestation viel de keuze op de Etaline-series van KSB. Zowel de lange levensduur als het formaat passen perfect in het concept. Hoewel de Etaline de afmetingen heeft van een grotere busmotorpomp, heeft hij een mechanische afdichting en een slijtvaste kortsluitanker-dompelmotor, waardoor de vereiste lange levensduur wordt gegarandeerd. Bovendien krijgt elke pomp een waaierdiameter die nauwkeurig is afgestemd op het optimale bedrijfspunt. Dit zorgt ervoor dat er geen hydraulische energie wordt verspild.
Etaline-pompen, BOAX vlinderkleppen en SERIE 2000-terugslagkleppen

Etaline-pompen, BOAX vlinderkleppen en SERIE 2000-terugslagkleppen in gebruik

De hydrauliek van de Etaline is overgenomen uit de Etanorm-serie, 's werelds meest verkochte waternormpomp, die wordt gebruikt wanneer men de voordelen van een inline-constructie wilt combineren met onderhoudsgemak. Naast de circulatiepompen van de Etaline-serie maakt het afnamestation ook gebruik van de terugslagklep uit de SERIE 2000 en de vlinderklep uit de BOAX-serie. Deze afsluiters worden aangevuld met het BOA-S filter.
In de module zijn twee circulatiepompen aan de primaire zijde en twee aan de secundaire zijde verticaal gemonteerd. Elke pomp kan een volumestroom van ongeveer 31 m³/u afzonderlijk verwerken. Om de slijtage echter zo laag mogelijk te houden, werken de pompen afwisselend. De terugslagklep uit de SERIE 2000 heeft goede hydraulische eigenschappen dankzij het ontwerp met dubbele bladen en kan stabiel worden geopend, zelfs bij uiterst lage toevoersnelheden dankzij de soepel lopende klepbladen. De afsluiters zijn direct in de leiding gemonteerd waardoor veel ruimte wordt bespaard. Een ander voordeel is de uit één stuk gegoten huizen, die een hoge mechanische sterkte en corrosiebestendigheid hebben en daarom zeer robuust en onderhoudsvrij zijn. Deze worden gemonteerd zonder speciaal gereedschap.
Bij het selecteren van de afsluiters voor en achter de pomp is gekozen voor de centraal gemonteerde, zacht afdichtende BOAX vlinderklep. Een voordeel hiervan zijn de aerodynamisch ontworpen klepschijven die een zeer lage stromingsweerstand bieden. Dit is gunstig voor de energiebalans van het afnamestation. De koppelingen zijn aangevuld met het BOA-S filter, waarvan de zeven snel kunnen worden vervangen en gereinigd.
Over het algemeen resulteerde dit in een betrouwbare installatie voor de energieopwekking uit hernieuwbare energiebronnen.
Movitec-pomp, BOA-S filters, leidingen en afsluiters

Movitec-pomp en BOA-S filters in gebruik

Cijfers | gegevens | feiten

Locatie: Radolfzell, Duitsland
Installatie: grootschalige thermische zonne-energie-installatie
Klant: Stadtwerke Radolfzell
Gebruikte producten:
4x Etaline
1x Movitec
BOAX vlinderkleppen
BOA-S filters
SERIE 2000 terugslagkleppen
