Au Palazzo Grassi, la durabilité au service de l’art
L’équipement du Palazzo Grassi avec des pompes et robinets KSB pour le chauffage, le refroidissement, la distribution d’eau et les installations sanitaires a permis une réduction de 30 % de la consommation d’énergie.
L’équipement du Palazzo Grassi avec des pompes et robinets KSB pour le chauffage, le refroidissement, la distribution d’eau et les installations sanitaires a permis une réduction de 30 % de la consommation d’énergie.
Le projet :

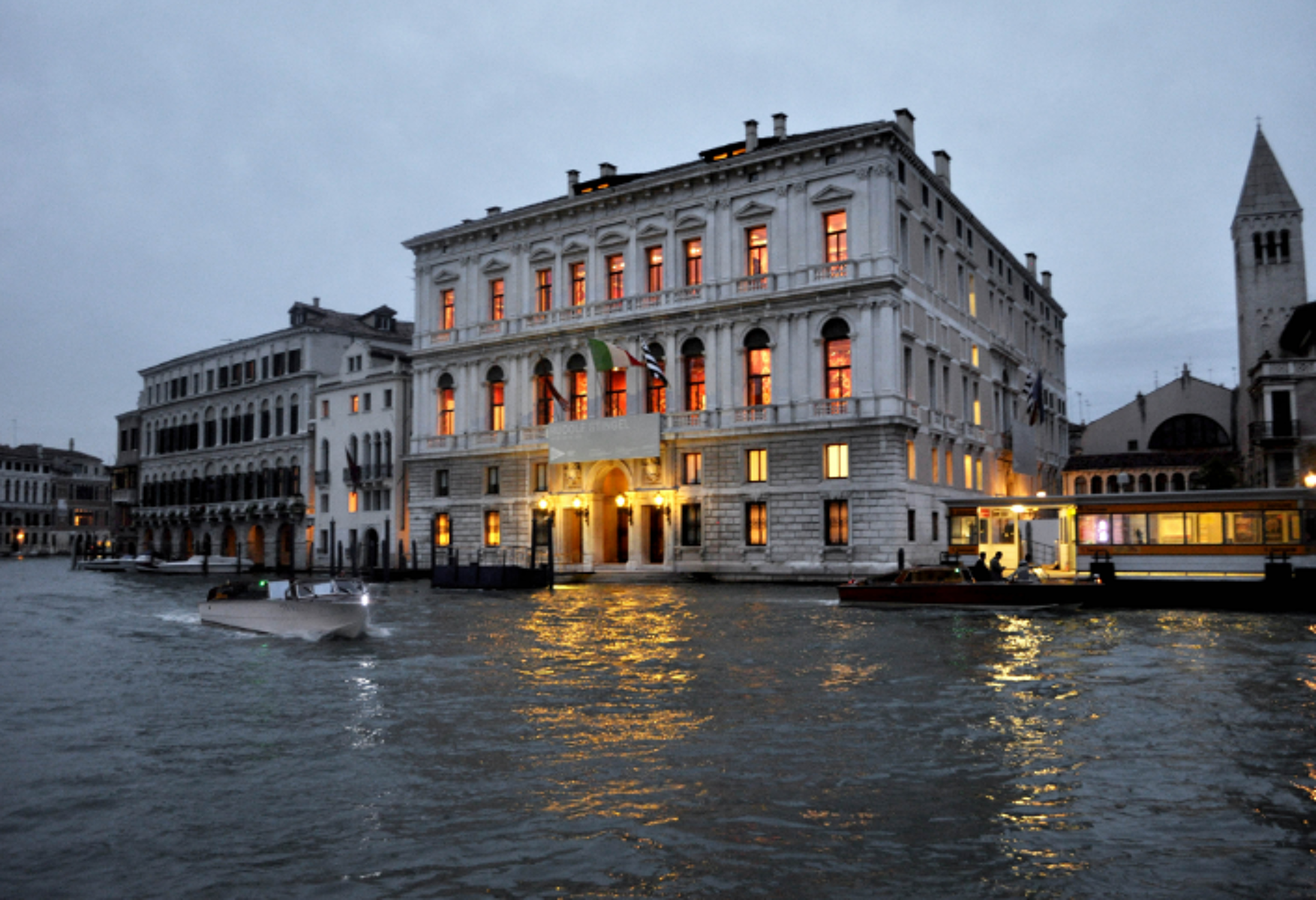

Palazzo Grassi, un palais du XVIIIe siècle en plein cœur de Venise
C’est l’un des fleurons du patrimoine vénitien : le Palazzo Grassi, ou palais Grassi, est un bâtiment de trois étages, mélange de style baroque tardif et classicisme, qui fut construit au XVIIIe siècle directement en bordure du Grand Canal par l’architecte Giorgio Massari pour la famille Grassi.
Aujourd’hui, le splendide palais abrite un prestigieux musée d’art contemporain qui regroupe les collections de l’entrepreneur et collectionneur français François Pinault, propriétaire du bâtiment depuis 2006.
Un bilan énergétique du palais a révélé l’urgence d’une optimisation dans ce domaine. Pour cela, les équipements de chauffage, de refroidissement d'air, de distribution d’eau ainsi que les installations sanitaires ont été complètement modernisés derrière ces murs anciens. Ces nouvelles technologies mises en place répondent à la fois aux exigences d’efficacité énergétique maximale et de réduction de l’impact sur l’environnement.
Le défi :
Une technologie de pointe dans un bâtiment pluriséculaire
La mission consistait à réduire de façon drastique la consommation énergétique du Palazzo Grassi grâce à la mise en œuvre d’une technologie à la fois efficace et respectueuse de l’environnement – et de réaliser ainsi des économies substantielles.
La solution :
Bouquet de technologies et expertise globale
Afin de répondre aux exigences spécifiques du Palazzo Grassi, KSB a fourni un ensemble complet de pompes et de robinetterie pour le chauffage, le refroidissement d'air, la distribution d’eau et les installations sanitaires, dont 131 robinets à soupape pour le sectionnement et la régulation, 24 clapets de non-retour à battant, 29 filtres, 45 manchettes anti-vibratiles et 5 pompes Etabloc.
Le niveau d' efficacité très élevé des pompes équipées du moteur KSB SupremE IE5* a emporté la décision.
La conception du moteur sans aimant de la pompe autorise un rendement élevé dans toutes les plages de charge – et permet ainsi des économies d’énergie maximales.
De plus, toutes les pompes ont été équipées de variateurs de fréquence PumpDrive et d’unités de surveillance PumpMeter. Parallèlement à l’installation des nouvelles pompes, KSB a également assuré la maintenance de plusieurs pompes anciennes.
Le projet, qui a débuté en juillet 2015, s’est achevé en février 2016, soit une durée de 8 mois. Les équipements ont été livrés en novembre 2015.
Au final, les solutions de KSB ont permis une diminution de la consommation énergétique totale de 30 %.
Chiffres | Données | Faits
Site : Venise, Italie
Domaine d'application : Bâtiment
Projet : Maintenance des anciennes pompes, installation des pompes et robinets KSB
Durée : Juillet 2015 à Février 2016 (8 mois)
Produits KSB installés :
- Pompes et robinets pour le Chauffage, l’air-conditionné
- Eau
- Systèmes d’eau et d’assainissement
- Efficacité énergétique et durabilité
- 30 % de réductions d’énergie
Mise en service : Février 2016
Produits installés
Etabloc
Pompe monobloc à volute, monocellulaire, performances suivant EN 733, avec chemise d'arbre et bagues d'usure remplaçables, avec variateur de fréquence monté sur le moteur. Avec KSB SuPremE, un moteur synchrone à réluctance sans aimant (sauf tailles de moteur 0,55 kW / 0,75 kW avec 1500 t/min qui sont équipées d'aimants permanents), classe de rendement IE4/IE5 selon CEI TS 60034-30-2:2016, pour le fonctionnement avec variateur de fréquence KSB PumpDrive 2 ou KSB PumpDrive 2 Eco sans capteur de position rotorique. Points de fixation selon EN 50347, dimensions extérieures selon DIN V 42673 (07-2011). Version ATEX disponible.
PumpDrive R (KSB202)
Variateur de fréquence modulaire auto-refroidi permettant la variation continue de la vitesse de rotation de moteurs asynchrones et de moteurs synchrones à réluctance par le biais de signaux analogiques normalisés, d'un bus de terrain ou du clavier afficheur. L'auto-refroidissement du PumpDrive R permet le montage mural et le montage dans une armoire de commande. Régulation de six pompes sans régulateur supplémentaire. PumpDrive R élargit la grille de sélection PumpDrive 2 jusqu'à la puissance assignée de 250 kW (standard) / 1400 kW (sur demande).
BOA-Compact
Robinet d'arrêt à soupape suivant DIN / EN à brides, encombrement court suivant EN 558/14, à siège incliné, à tête droite, avec corps monobloc, cône de réglage revêtu EPDM, étanchéité au passage et étanchéité arrière souples, indicateur de position, dispositif de blocage, limiteur de course, capot d'isolation avec rehausse thermique, sans entretien, calorifugeage entier.
BOA-S
Filtre à brides suivant DIN / EN avec tamis gros ou tamis fin, tous les diamètres nominaux avec bouchon de vidange dans le couvercle, en fonte grise ou en fonte à graphite sphéroïdal.
BOA-RVK
Clapet de non-retour à soupape suivant DIN / EN pour montage entre brides, centrage par le corps, étanchéité assurée par l'intermédiaire de la plaque ou du cône chargé(e) ressort, guidage de la plaque ou du cône entre trois boulons-guide en acier inoxydable, version faible bruits avec plaque en matière plastique (DN 15-100) ou cône avec joint torique (DN 125-200), sans entretien.
