Outil de surveillance numérique KSB Guard pour le contrôle non-stop des pompes
Le projet :
KSB équipe un centre de R&D et d’essais avec un outil de surveillance et des pompes
Les pompes KSB situées au sous-sol doivent être en mesure de démarrer à tout moment sans problème, en dépit des charges extrêmes et d’un fonctionnement par intermittence.
Le client :
Le client : SAMSON AG, fabricant de vannes de régulation
Le défi :
Des pompes capables de résister à des conditions extrêmes avec une surveillance et une maintenance aussi réduites que possible
- SAMSON avait besoin d’un grand nombre de pompes différentes, capables de résister à des conditions parfois extrêmes. Étant donné que SAMSON détermine le coefficient de débit Kvs et réalise des tests de pertes de charge sur sa robinetterie, les pompes doivent résister à des pressions jusqu’à 120 bar et pouvoir fournir un débit allant jusqu’à 10 000 mètres cubes par heure.
- Le fonctionnement des pompes : elles fonctionnent par intermittence avec des temps d’arrêt longs. Elles doivent toutefois pouvoir démarrer à tout moment sans problème.
- Le fonctionnement des pompes doit être fiable et la maintenance aisée. Le démontage et remontage impacte non seulement l’ensemble de l’activité, mais entraîne aussi des coûts et des pertes de temps.
- L’installation est située au sous-sol. Une connexion stable de KSB Guard au réseau de téléphonie mobile doit être garantie pour permettre l’échange de données.
La solution :

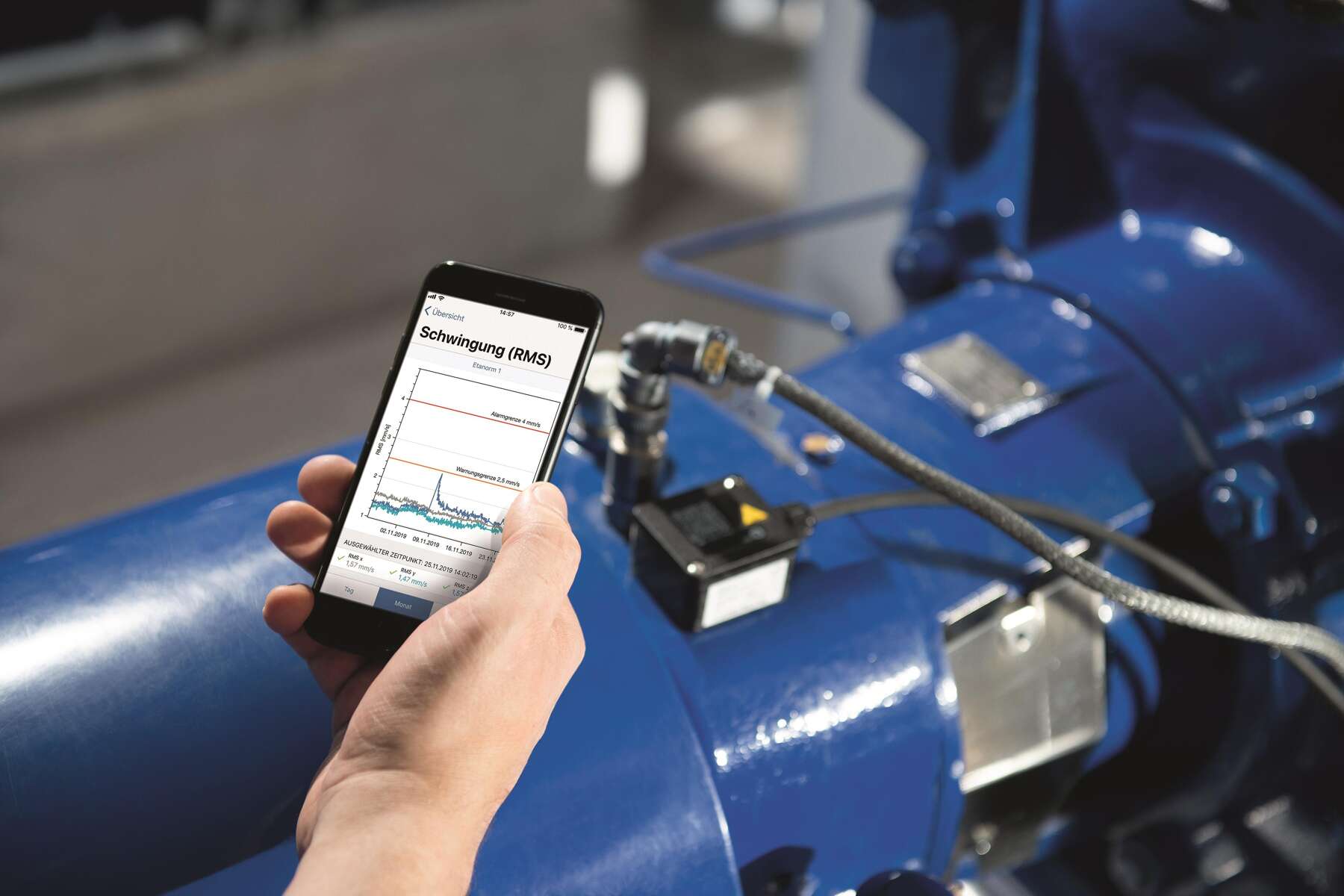

La détection précoce des risques de défaillance par KSB Guard permet de planifier la maintenance avec précision
“De par les projets précédents, nous connaissions bien les produits KSB et nous étions par conséquent certains d’avoir le partenaire parfait à nos côtés pour un projet de cette envergure. De plus, KSB joue un rôle de pionnier dans l’industrie 4.0 et la numérisation, comme le montre par exemple KSB Guard.”Domagoj Vnucec, directeur du ROLF SANDVOSS INNOVATION CENTER, SAMSON AG
Produits utilisés :
Etabloc/Etabloc Pro/Etabloc MyFlow
Pompe à volute monocellulaire en construction monobloc, performances selon EN 733, avec entraînement électrique de puissance compatible CEI de type PumpDrive 2 avec KSB SuPremE ou PumpDrive 3 de la classe de rendement IE4/IE5 selon CEI TS 60034-2-3:2016 et variateur de fréquence intégré au moteur. Arbre équipé au niveau de la garniture d'étanchéité d'une chemise d'arbre échangeable. Volute et couvercle de corps avec bagues d'usure échangeables. Volute avec pieds de pompe surmoulés en version B, C et S. Points de fixation selon la norme CEI 60072, dimensions extérieures suivant DIN V 42673 (07-2011). Version ATEX disponible. Bien en avance sur les exigences d'efficacité des directives ErP.
HGM/HGM-S
Pompe horizontale à corps segmenté, à joint perpendiculaire à l’axe, multicellulaire, lubrifiée par le fluide pompé, avec roues radiales, entrée axiale et radiale monoflux.
MegaCPK
Pompe horizontale à volute, à joint perpendiculaire à l’axe, en construction process, avec roue radiale monoflux, monocellulaire, conforme aux normes DIN EN ISO 5199, dimensions suivant DIN EN ISO 2858, complété des DN25 et ≥DN200, disponible en de nombreux matériaux et types d'étanchéité, également disponible en variante avec arbre mouillé et chambre d’étanchéité conique. Version ATEX disponible.
Movitec
Pompe centrifuge haute pression verticale multicellulaire, à corps segmenté, avec orifices d'aspiration et de refoulement opposés de même diamètre (exécution en ligne), construction monobloc. Avec KSB SuPremE, un moteur synchrone à réluctance sans aimant (sauf tailles de moteur 0,55 kW / 0,75 kW avec 1500 t/min qui sont équipées d'aimants permanents), classe de rendement IE4/IE5 selon CEI TS 60034-30-2:2016, pour le fonctionnement avec variateur de fréquence KSB PumpDrive 2 ou KSB PumpDrive 2 Eco sans capteur de position rotorique. Points de fixation suivant EN 50347, dimensions extérieures suivant DIN V 42673 (07-2011). Version ATEX disponible.
Multitec
Pompe centrifuge horizontale ou verticale, multicellulaire, à corps segmenté, en construction monobloc ou en version sur socle commun, aspiration axiale ou radiale, roues radiales moulées, variateur de fréquence monté sur le moteur. Version ATEX disponible.
RDLO
Pompe à volute monocellulaire, à plan de joint horizontal, pour installation horizontale ou verticale, avec roue radiale à double flux, brides de raccordement selon DIN, EN ou ASME.
PumpDrive 2/PumpDrive 2 Eco
Variateur de fréquence modulaire auto-refroidi permettant la variation continue de la vitesse de rotation de moteurs asynchrones et de moteurs synchrones à réluctance par le biais de signaux analogiques normalisés, du bus de terrain ou du clavier afficheur. L'auto-refroidissement de PumpDrive permet le montage direct sur le moteur, le montage mural et le montage dans une armoire de commande. Régulation de six pompes au maximum sans régulateur supplémentaire.
