Au Palazzo Grassi, la durabilité au service de l’art
L’équipement du Palazzo Grassi avec des pompes et robinets KSB pour le chauffage, le refroidissement, la distribution d’eau et les installations sanitaires a permis une réduction de 30 % de la consommation d’énergie.
L’équipement du Palazzo Grassi avec des pompes et robinets KSB pour le chauffage, le refroidissement, la distribution d’eau et les installations sanitaires a permis une réduction de 30 % de la consommation d’énergie.
Le projet :

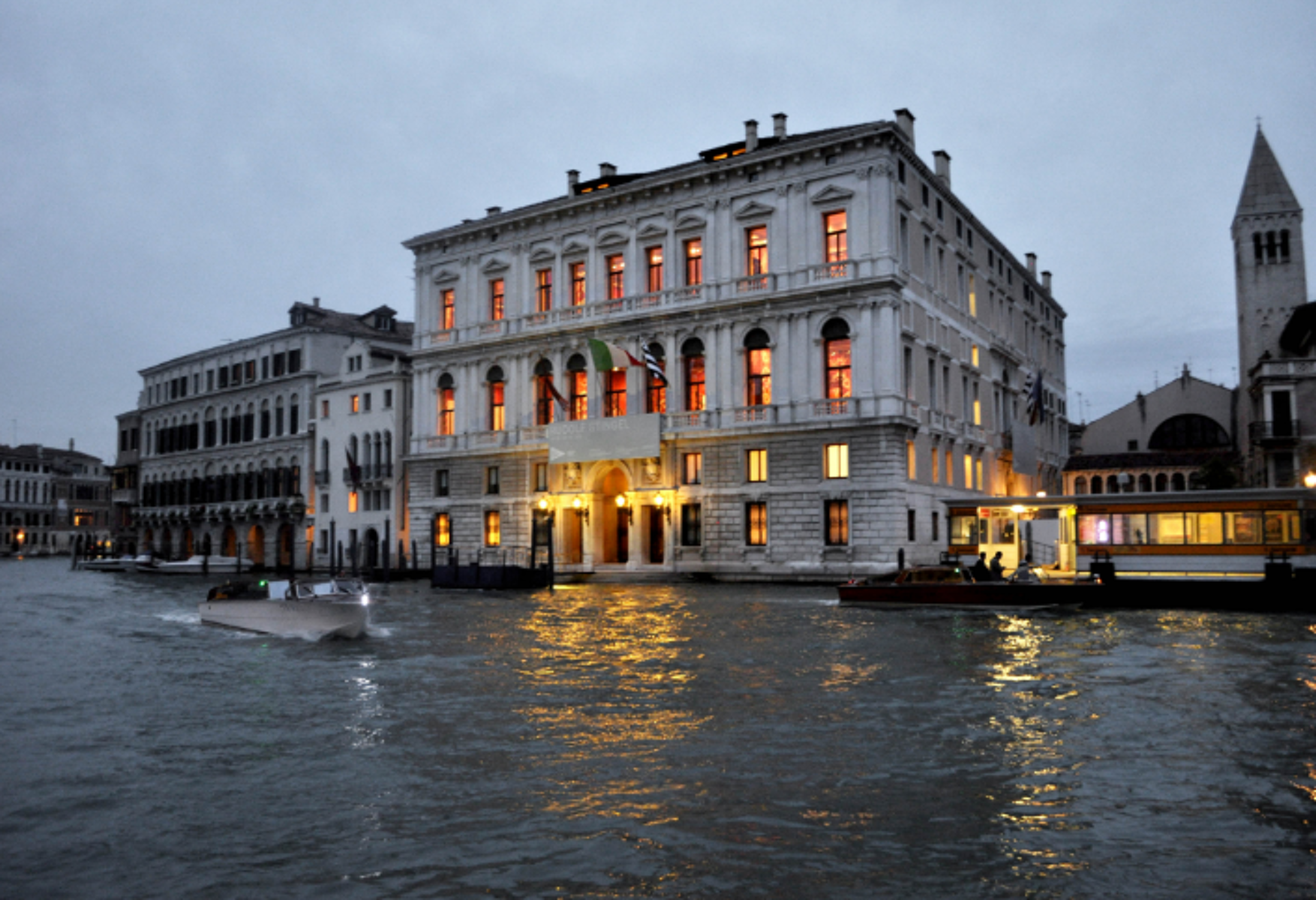

C’est l’un des fleurons du patrimoine vénitien : le Palazzo Grassi, ou palais Grassi, est un bâtiment de trois étages, mélange de style baroque tardif et classicisme, qui fut construit au XVIIIe siècle directement en bordure du Grand Canal par l’architecte Giorgio Massari pour la famille Grassi.
Aujourd’hui, le splendide palais abrite un prestigieux musée d’art contemporain qui regroupe les collections de l’entrepreneur et collectionneur français François Pinault, propriétaire du bâtiment depuis 2006.
Un bilan énergétique du palais a révélé l’urgence d’une optimisation dans ce domaine. Pour cela, les équipements de chauffage, de refroidissement d'air, de distribution d’eau ainsi que les installations sanitaires ont été complètement modernisés derrière ces murs anciens. Ces nouvelles technologies mises en place répondent à la fois aux exigences d’efficacité énergétique maximale et de réduction de l’impact sur l’environnement.
Le défi :
Une technologie de pointe dans un bâtiment pluriséculaire
La solution :
Bouquet de technologies et expertise globale
Afin de répondre aux exigences spécifiques du Palazzo Grassi, KSB a fourni un ensemble complet de pompes et de robinetterie pour le chauffage, le refroidissement d'air, la distribution d’eau et les installations sanitaires, dont 131 robinets à soupape pour le sectionnement et la régulation, 24 clapets de non-retour à battant, 29 filtres, 45 manchettes anti-vibratiles et 5 pompes Etabloc.
Le niveau d' efficacité très élevé des pompes équipées du moteur KSB SupremE IE5* a emporté la décision.
La conception du moteur sans aimant de la pompe autorise un rendement élevé dans toutes les plages de charge – et permet ainsi des économies d’énergie maximales.
De plus, toutes les pompes ont été équipées de variateurs de fréquence PumpDrive et d’unités de surveillance PumpMeter. Parallèlement à l’installation des nouvelles pompes, KSB a également assuré la maintenance de plusieurs pompes anciennes.
Le projet, qui a débuté en juillet 2015, s’est achevé en février 2016, soit une durée de 8 mois. Les équipements ont été livrés en novembre 2015.
Au final, les solutions de KSB ont permis une diminution de la consommation énergétique totale de 30 %.
Chiffres | Données | Faits
- Pompes et robinets pour le Chauffage, l’air-conditionné
- Eau
- Systèmes d’eau et d’assainissement
- Efficacité énergétique et durabilité
- 30 % de réductions d’énergie
Produits installés
Etabloc/Etabloc Pro/Etabloc MyFlow
Pompe à volute monocellulaire en construction monobloc, performances selon EN 733, avec entraînement électrique de puissance compatible CEI de type PumpDrive 2 avec KSB SuPremE ou PumpDrive 3 de la classe de rendement IE4/IE5 selon CEI TS 60034-2-3:2016 et variateur de fréquence intégré au moteur. Arbre équipé au niveau de la garniture d'étanchéité d'une chemise d'arbre échangeable. Volute et couvercle de corps avec bagues d'usure échangeables. Volute avec pieds de pompe surmoulés en version B, C et S. Points de fixation selon la norme CEI 60072, dimensions extérieures suivant DIN V 42673 (07-2011). Version ATEX disponible. Bien en avance sur les exigences d'efficacité des directives ErP.
PumpDrive R (KSB202)
Variateur de fréquence modulaire auto-refroidi permettant la variation continue de la vitesse de rotation de moteurs asynchrones et de moteurs synchrones à réluctance par le biais de signaux analogiques normalisés, d'un bus de terrain ou du clavier afficheur. Grâce à l'auto-refroidissement du PumpDrive R, le montage est possible sur un mur ou dans une armoire de commande. Jusqu'à 6 pompes peuvent être réglées sans régulateur supplémentaire. PumpDrive R élargit la gamme de puissances du PumpDrive 2 jusqu'à la puissance assignée de 315 kW (tension de réseau 3~ 380 - 480 V AC) ou 400 kW (sur demande, tension de réseau 3~ 525 - 690 V AC).
BOA-Compact
Robinet d'arrêt à soupape suivant DIN / EN à brides, encombrement court suivant EN 558/14, à siège incliné, à tête droite, avec corps monobloc, cône de réglage revêtu EPDM, étanchéité au passage et étanchéité arrière souples, indicateur de position, dispositif de blocage, limiteur de course, capot d'isolation avec rehausse thermique, sans entretien, calorifugeage entier.
BOA-S
Filtre à brides suivant DIN / EN avec tamis gros ou tamis fin, tous les diamètres nominaux avec bouchon de vidange dans le couvercle, en fonte grise ou en fonte à graphite sphéroïdal.
BOA-RVK
Clapet de non-retour à soupape suivant DIN / EN pour montage entre brides, centrage par le corps, étanchéité assurée par l'intermédiaire de la plaque ou du cône chargé(e) ressort, guidage de la plaque ou du cône entre trois boulons-guide en acier inoxydable, version faible bruits avec plaque en matière plastique (DN 15-100) ou cône avec joint torique (DN 125-200), sans entretien.
