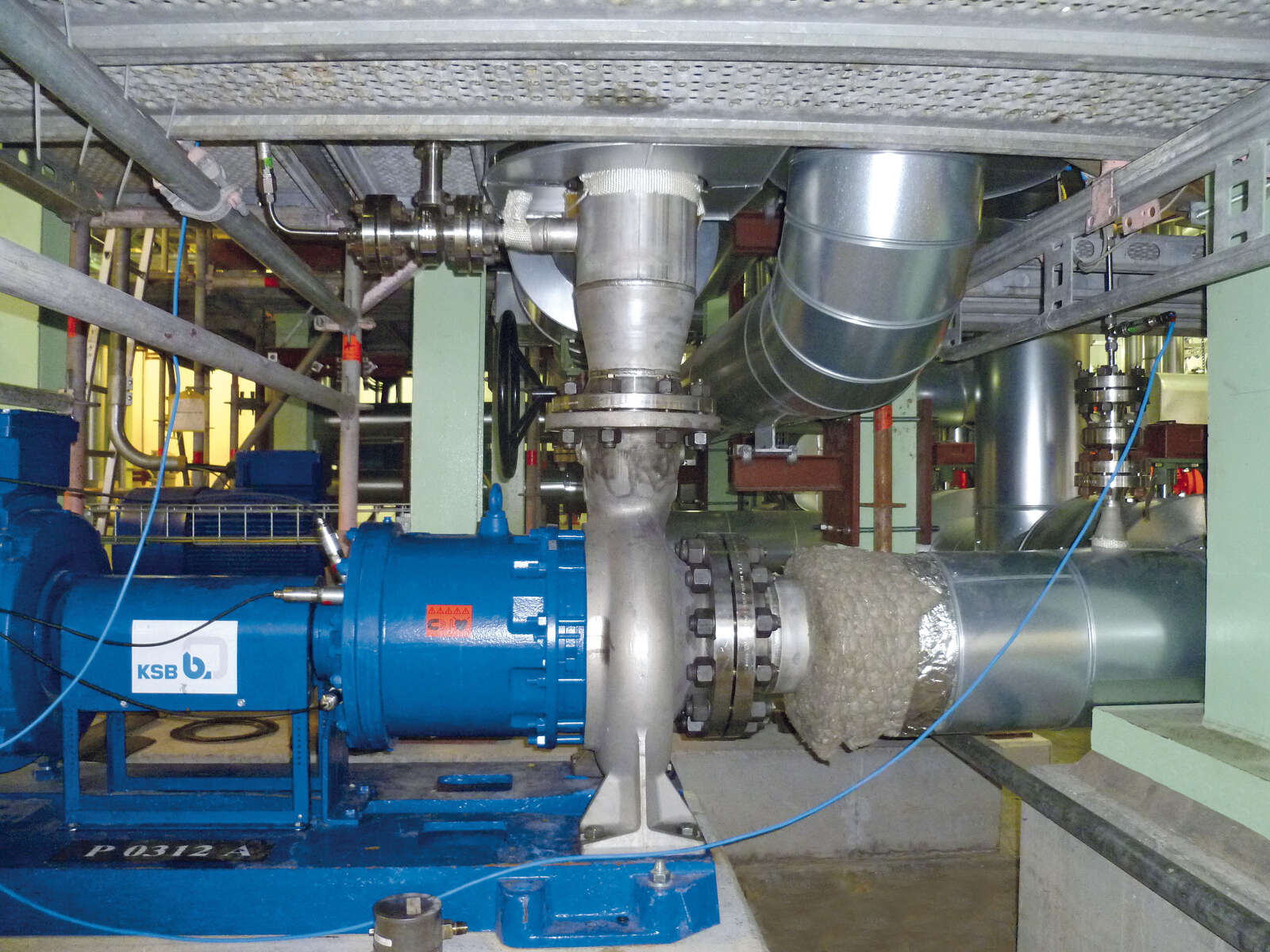

Photo of a mag-drive pump in the secondary circuit of a reactor
3 min read

L’audit intégral KSB SupremeServ identifie les coups de bélier comme cause de dommages

Lors de la circulation de l’eau de refroidissement d’un réacteur, des perturbations ont été constatées suite à des avaries totales sur deux pompes.

Leur cause a pu être déterminée grâce à une mesure à haute résolution effectuée sur les pompes.

Lors de la circulation de l’eau de refroidissement d’un réacteur, des perturbations ont été constatées suite à des avaries totales sur deux pompes.

Leur cause a pu être déterminée grâce à une mesure à haute résolution effectuée sur les pompes.

Le défi :

Identifier la cause des défaillances des pompes

Deux pompes à entraînement magnétique sont utilisées sur le circuit secondaire pour assurer le refroidissement à l’intérieur d’un réacteur. Ces pompes font circuler l’eau, surchauffée à environ 100 °C, entre le réacteur et plusieurs échangeurs de chaleur. Pour atteindre plus rapidement la température du fluide requise après un changement de produit dans le réacteur, de la vapeur est injectée dans le circuit de refroidissement. Ce processus client a été soumis à un ensemble de mesures techniques complètes et fait l’objet d’une surveillance par un système de pilotage dédié.

La solution :

Identification des coups de bélier comme cause des dommages

Dans cette installation, les pompes à entraînement magnétique se sont mises en panne à plusieurs reprises à très peu d’intervalle. Les dommages ont été constatés sur le corps des deux pompes sous la forme de traces de frottements et au niveau des paliers lisses complètement détruits.
 Ces deux signes indiquent que le rotor de la pompe est soumis à des forces massives qui ne peuvent pas résulter d’un fonctionnement régulier de la pompe pendant sa courte durée de fonctionnement. L’examen des caractéristiques du processus d’exploitation n’avait révélé aucun signe indiquant des irrégularités dans le fonctionnement de l’installation.
Ce n’est qu’après une analyse complète des dommages sur les pompes, réalisée par KSB à l’aide d’une technique de mesure à haute résolution compatible avec l’atmosphère explosible de la zone 1, que les coups de bélier ont été détectés.
Le phénomène était jusqu’alors resté indétectable pour les équipes d’exploitation.

Résultat :

Un audit intégral a la capacité de détecter les coups de bélier même s’ils se produisent en quelques millisecondes

La mesure de KSB a démontré que les coups de bélier ne se produisaient qu’à certains moments pendant l’injection de vapeur destinée à augmenter la température du fluide. Grâce à ces informations, il a été possible de définir, en collaboration avec l’exploitant de l’installation, les actions nécessaires pour éviter les coups de bélier générés.

Image of the broken bearing bush of the process pump

Photo du coussinet cassé de la pompe process

Graphic of a pressure measurement with high sample rate performed by KSB (rate: 0.1 s)

Comparaison des résultats de la mesure du client et de la mesure de pression haute résolution réalisée par KSB SupremeServ (résolution à 0,1 s)

Chiffres | Données | Faits

Application : eau surchauffée dans le réacteur

Données du projet :

2 x pompes KSB Magnochem MAC  200-150-315 à entraînement magnétique

Services adaptés

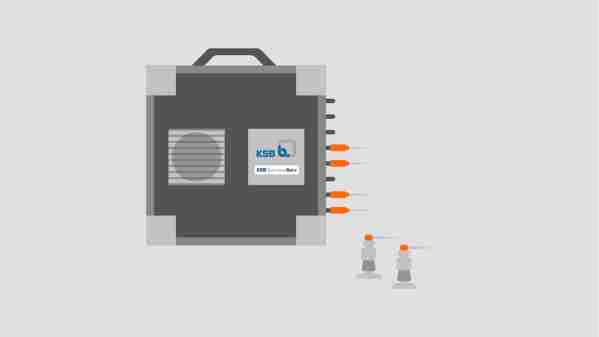

SES System Efficiency Service

Audit intégral KSB SupremeServ

L’audit intégral KSB consiste à réaliser une analyse globale des installations de pompage afin d’en optimiser la rentabilité, la disponibilité et l’efficacité énergétique.
