Un outil de surveillance intelligent sécurise l'approvisionnement en eau potable
La plupart d'entre nous en Allemagne s'inquiètent rarement de l'accès à un approvisionnement constant en eau potable de qualité alimentaire. Cependant, en arrière-plan, les services d'approvisionnement en eau font d'énormes efforts pour s'assurer que cette ressource quotidienne est toujours disponible de manière fiable. Cela peut impliquer de planifier des redondances dans des systèmes fonctionnant normalement.
La plupart d'entre nous en Allemagne s'inquiètent rarement de l'accès à un approvisionnement constant en eau potable de qualité alimentaire. Cependant, en arrière-plan, les services d'approvisionnement en eau font d'énormes efforts pour s'assurer que cette ressource quotidienne est toujours disponible de manière fiable. Cela peut impliquer de planifier des redondances dans des systèmes fonctionnant normalement.
Le projet :
Surveillance des pompes d'aqueduc

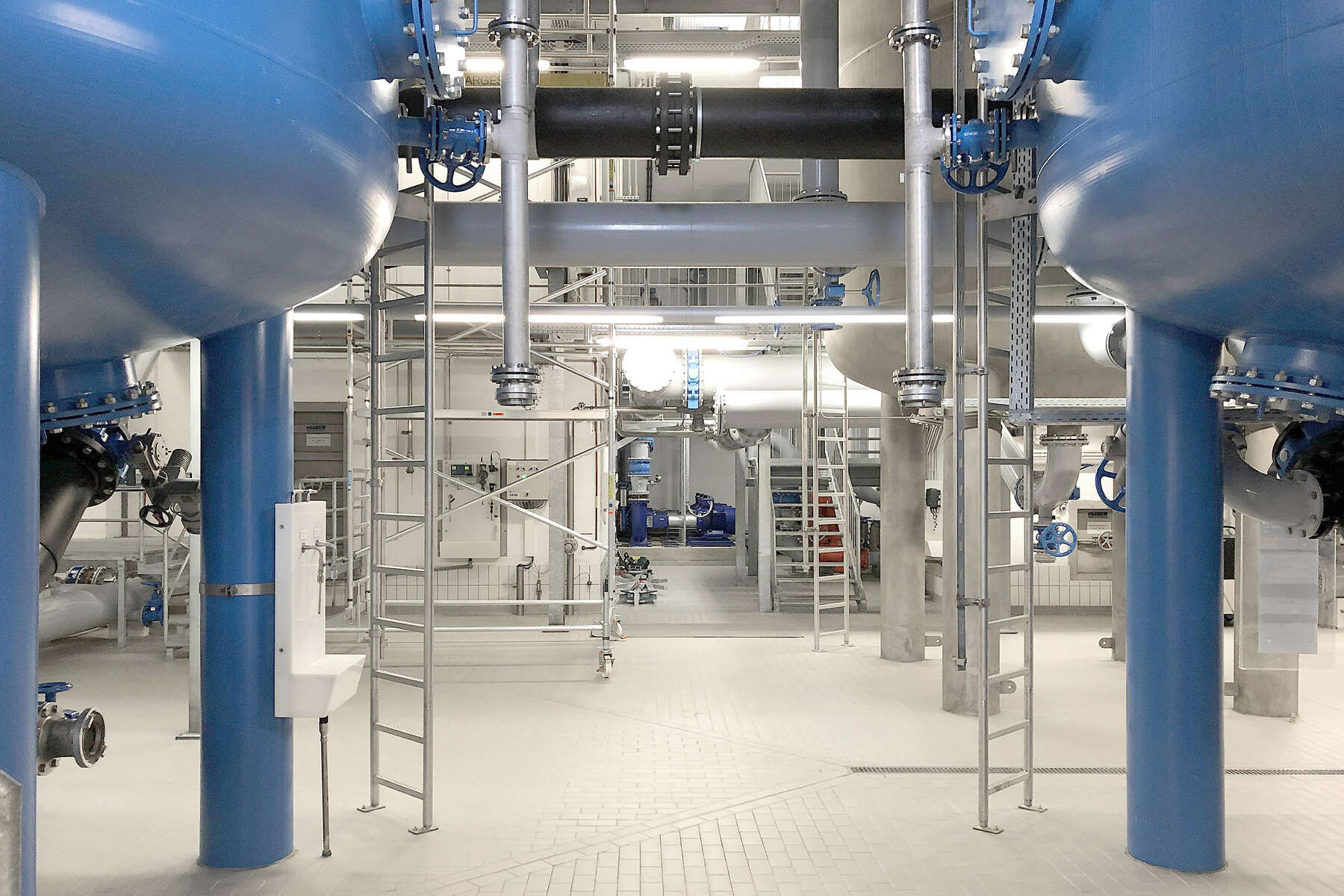

Depuis 1875, les services municipaux d'Iserlohn approvisionnent en eau les habitants d'Iserlohn et de la région environnante. Cet approvisionnement en eau est mis en œuvre via un réseau complexe et un système de distribution, dont la planification a commencé en 1869. Depuis qu'il a été optimisé pour produire de l'eau potable en 2006, l'usine d'eau centrale d'Iserlohn "Krug von Nidda" est devenue l'une des usines d'eau les plus high-tech. en Allemagne. Les pompes, les tuyaux et les vannes ont tous été mis à jour - il n'y a donc pas lieu de s'inquiéter. Néanmoins, les services publics municipaux entendent exclure catégoriquement toute anomalie technique, aussi minime soit-elle, qui pourrait compromettre la fiabilité de l'approvisionnement en eau de la population locale. C'est pourquoi ils ont décidé d'ajouter un niveau de sécurité supplémentaire au cœur éprouvé de l'installation : les systèmes de pompage de KSB.
Le client :
Services municipaux Iserlohn
Basés dans la région allemande du Sauerland, les services publics municipaux d'Iserlohn fournissent aux habitants d'Iserlohn et de la région de l'électricité, du gaz naturel, du chauffage urbain et de l'eau. Ils alimentent actuellement plus de 20 000 foyers en eau via un réseau de canalisations de 482 kilomètres. De plus, 4000 bouches d'incendie sont disponibles pour les pompiers, le nettoyage des rues et les événements. Au total, les services publics municipaux fournissent quotidiennement 10 millions de m3 d'eau.
Plusieurs unités KSB Guard sur des pompes Etanorm
Le défi :
Sécuriser l'approvisionnement à moindre coût
L'installation d'un système de pompage séparé à des fins de redondance a été exclue en raison de considérations de coût et d'espace. Le fournisseur de services publics recherchait donc une solution de surveillance intelligente et rentable pour assurer la fiabilité de l'approvisionnement. Celui-ci serait idéalement disponible assez rapidement et offrirait des options d'installation évitant une intervention directe dans le système existant.
La solution :
Un outil de détection prêt à l'emploi
KSB a pu répondre à cette demande sans plus tarder. Avec KSB Guard, le portefeuille de l'entreprise comprend déjà un produit qui a maintes fois prouvé ses capacités dans des projets comparables. Dans le cas présent, KSB Guard a été livré en 14 jours et installé par les propres techniciens des services municipaux. Alors que les pompes KSB sont généralement personnalisées et fabriquées selon les spécifications du client, KSB Guard est un produit qui peut être utilisé dès la sortie de la boîte dans pratiquement toutes les configurations de système imaginables.
KSB Guard peut être fixé au corps de pompe en quelques étapes simples sans avoir besoin de capteurs complexes, de câblage ou de connexions matérielles et logicielles chronophages au système de contrôle. Après configuration intuitive via tablette ou smartphone, il peut être directement mis en service. Les pompes peuvent désormais être surveillées 24 heures sur 24 via un portail Web. KSB Guard utilise une passerelle pour télécharger en continu les données d'état de la pompe, telles que les vibrations et la température, sur le KSB Cloud, où elles sont accessibles aux utilisateurs autorisés via n'importe quel appareil connecté à Internet. Des messages d'avertissement peuvent être envoyés par e-mail sur demande.
La surveillance et l'évaluation des données d'état peuvent être effectuées via un simple système de feux de signalisation ou des diagrammes détaillés, au choix. Le système de feux de circulation KSB Guard utilise les couleurs vert, ambre ou rouge pour indiquer si les utilisateurs peuvent s'asseoir et se détendre ou si une irrégularité est imminente et nécessite une action immédiate. De plus, les utilisateurs peuvent créer un fichier dans le cloud et afficher l'« historique » individuel de chaque pompe sur la base d'une évaluation de ses données de mesure à long terme.
L'avantage clé de ce système est évident : la maintenance peut être planifiée, ce qui signifie qu'une telle maintenance préventive peut être effectuée à un moment déterminé par les ingénieurs de service eux-mêmes. Les perturbations imprévues qui compromettent la fiabilité de l'approvisionnement appartiennent désormais au passé.
KSB Guard convient également aux pompes tierces.
KSB Guard envoie ses données aux tablettes et aux smartphones en quelques secondes.
Chiffres I Données I Faits
Système : Approvisionnement en eau
Utilisateur final : Stadtwerke Iserlohn
Utilisateur final : Stadtwerke Iserlohn
Données du projet
3x KSB Guard sur la pompe à eau de rinçage
3x KSB Guard sur pompe intermédiaire
3x KSB Guard sur pompe à eau propre / pompe raccordée au réseau public d'adduction d'eau
1x passerelle
3x KSB Guard sur pompe intermédiaire
3x KSB Guard sur pompe à eau propre / pompe raccordée au réseau public d'adduction d'eau
1x passerelle
Produits utillisés :
Etanorm/Etanorm MyFlow/Etanorm Pro
Pompe à volute monocellulaire en construction process, performances et dimensions principales selon EN 733, avec entraînement électrique de puissance compatible CEI de type PumpDrive 2 avec KSB SuPremE ou PumpDrive 3 de la classe de rendement IE4/IE5 selon CEI TS 60034-2-3:2016 et variateur de fréquence intégré au moteur. La pompe est équipée de bagues d'usure échangeables, d'une roue radiale fermée avec aubes à double courbure et d'une garniture mécanique simple ou double selon EN 12756. Arbre au droit de la garniture d'étanchéité d'arbre avec chemise d'arbre sous garniture échangeable. La construction process permet le démontage de l'accouplement, des supports de palier et de la roue sans que le corps de pompe soit démonté des tuyauteries. Points de fixation selon la norme CEI 60072, dimensions extérieures suivant DIN V 42673 (07-2011). Version ATEX disponible. Bien en avance sur les exigences d'efficacité des directives ErP.
