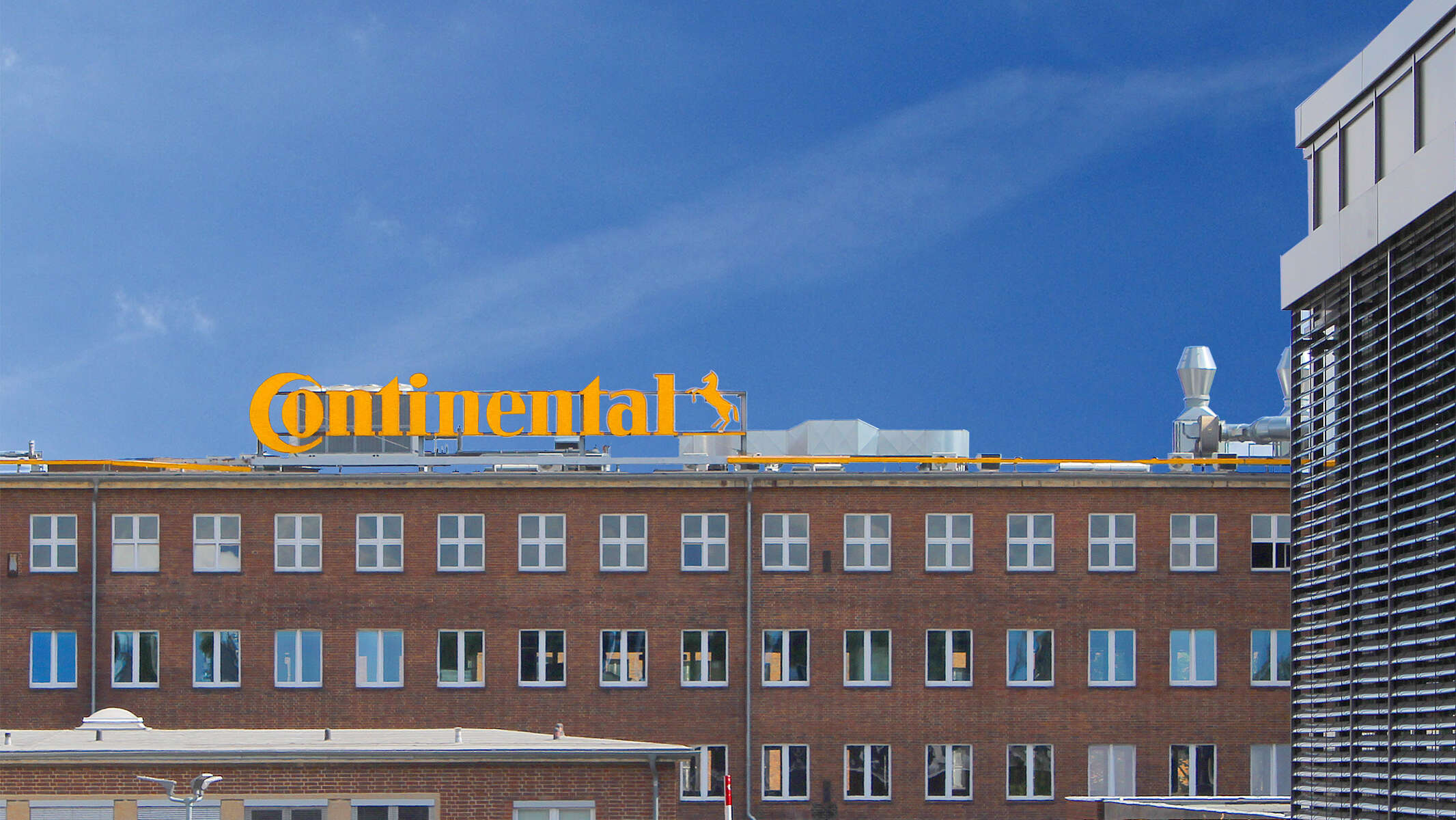

Firmengebäude der Continental AG in Hannover von außen
7 min read

La validation d'un outil de surveillance intelligent

Dans un contexte de recrudescence des cyber-attaques professionnelles, l'importance du niveau de sécurité des composants reliés au réseau augmente de manière exponentielle. C'est pourquoi les donneurs d'ordre soumettent les produits compatibles avec Internet à un examen approfondi avant de les utiliser. Grâce à KSB Guard, son outil de supervision connecté basé sur le cloud, KSB a obtenu avec brio la validation par ContiTech, entreprise spécialisée dans le caoutchouc et le plastique. Le fait que la mission consistait principalement à réhabiliter et à moderniser une installation complète d'eau de refroidissement en est presque devenu accessoire.

Dans un contexte de recrudescence des cyber-attaques professionnelles, l'importance du niveau de sécurité des composants reliés au réseau augmente de manière exponentielle. C'est pourquoi les donneurs d'ordre soumettent les produits compatibles avec Internet à un examen approfondi avant de les utiliser. Grâce à KSB Guard, son outil de supervision connecté basé sur le cloud, KSB a obtenu avec brio la validation par ContiTech, entreprise spécialisée dans le caoutchouc et le plastique. Le fait que la mission consistait principalement à réhabiliter et à moderniser une installation complète d'eau de refroidissement en est presque devenu accessoire.

Le projet :

Renouvellement de l'alimentation en eau de refroidissement

En 2017, ContiTech a lancé un appel d'offres pour le renouvellement de l'approvisionnement en eau de refroidissement dans son usine Vahrenwald située à Hanovre. Le projet visait à réhabiliter, moderniser et assurer l'efficacité énergétique du système d'eau de refroidissement dans l'ensemble de l'usine. Les travaux requis englobaient le renouvellement de pompes, de moteurs, de variateurs de fréquence, de la robinetterie d'arrêt et de non-retour, la pose de tuyauteries préfabriquées, la fabrication de massifs de fondation de pompe et de socles, ainsi que le démontage des anciens groupes motopompes.

Le client :

ContiTech

Sise à Hanovre, l'entreprise ContiTech est l'un des plus grands fabricants mondiaux de produits en caoutchouc et en plastique hors de l'industrie pneumatique et fait partie du groupe Continental. Répartis dans 40 pays, les 46 000 collaborateurs de cette entreprise technologique mettent au point et produisent des éléments fonctionnels, des composants et des systèmes pour la quasi totalité des secteurs de l'industrie et de l'économie et y associent des prestations de service personnalisées.
Pumps, piping, sensors and frequency inverters of ContiTech AG’s cooling system

Pompes Etanorm avec PumpDrive et KSB Guard

Le défi :

Trouver une solution de surveillance intelligente et sécurisée

Il fallait utiliser une solution de surveillance intelligente et surtout sécurisée contrôlant en permanence l'activité de toutes les pompes et signalant à temps toute anomalie potentielle avant l'apparition réelle d'une défaillance. Par ailleurs, l'activité de production de l'usine de Vahrenwald fonctionne quasiment 24h/24. On n'y observe des temps d'arrêt que lors des rares jours fériés nationaux. L'appel d'offres précisait que la transformation des systèmes de pompage devait se dérouler pendant le fonctionnement sans arrêt de la production.

La solution :

L'expérience de KSB et des normes de sécurité strictes

Lors de la soumission de l'offre, KSB a mis en avant sa longue expérience et son vaste catalogue de prestations en tant que maître d'œuvre. KSB dispose par ailleurs d'un réseau international de partenaires de service. Avec sa filiale Dynamik-Pumpen GmbH, KSB dispose sur site d'un atelier de service fiable et compétent qui se tient également à disposition 24h/24.
La société Dynamik-Pumpen GmbH ne s'est pas seulement confiée aux documents de l'appel d'offre pour établir le planning d'exécution. . Après l'attribution du contrat, les spécialistes de KSB ont effectué une analyse détaillée de l'ancien système. Ce travail leur a permis d'ajouter des détails importants aux spécifications déjà bien définies par ContiTech et d'amener au plus haut niveau la sécurité et l'efficacité énergétique de l'ensemble du système tout en respectant le budget imparti.
Côté pompes, le choix s'est porté sur le puissant modèle Etanorm, la pompe à eau normalisée la plus vendue au monde. Elle se distingue par un rendement élevé et des moteurs extrêmement robustes et durables. Elle a été complétée par PumpDrive, un variateur de fréquence qui assure l'adaptation dynamique de la puissance et de la vitesse des pompes au besoin effectif et offre un fonctionnement très sûr et efficace énergétiquement. Cette pompe se distingue en outre par sa marche très tranquille, un critère qui répondait à la demande de ContiTech de réduire sensiblement le niveau sonore sur le site.
Pumps, pipes and valves of ContiTech AG’s cooling system

Pompes Etanorm et nouvelle tuyauterie

Pour mettre en œuvre l'exigence de démonter l'ancien système et d'installer le nouveau sans interrompre le fonctionnement de l'usine, KSB a livré de grandes sections de tuyauterie préfabriquées. Les anciennes tuyauteries ont ensuite été remplacées par ces sections en même temps que les pompes, la robinetterie et les autres composants.
Tous les domaines de ContiTech doivent  respecter des réglementations et des directives très strictes. Il est courant que les pompes et les robinets de KSB soient soumis à de tels critères - ces produits sont généralement en avance sur leur temps en ce qui concerne les valeurs requises.
L'approbation de l'utilisation de KSB Guard a été obtenue très rapidement. Le concept de sécurité du cloud KSB correspondant et de tous les composants matériels a su convaincre totalement, il garantit une norme de sécurité du niveau des services bancaires en ligne en assurant un cryptage maximal des données et en bloquant activement les attaques éventuelles venues de l'extérieur.
Mais qu'est-ce qui fait la spécificité de KSB Guard ? Innovante et facile à installer, la technique des capteurs détecte toute anomalie sur les pompes, même celles d'autres fabricants, avant même l'apparition d'un dysfonctionnement, pour éviter efficacement les dommages et pannes plus importants. Un portail Web permet aux utilisateurs enregistrés de garder l'œil sur toutes les données d'état des pompes (température, vibrations et état de charge) 24h/24 et leur notifie immédiatement tout écart par e-mail.
Grâce à cette solution, l'exploitant d'une installation peut réduire et mieux prévoir les immobilisations, améliorer ses stratégies de maintenance et réduire significativement ses coûts d'exploitation pour un investissement comparativement peu élevé.
Pumps, piping and valves of ContiTech AG’s cooling system

Pompes Etanorm avec KSB Guard

Chiffres I Données I Faits

Site : Hannovre, Allemagne
Client: ContiTech AG, Continental
Données projet :
6 x Etanorm 100-80-315 avec moteur sychrone à rélectance 45kW
PumpDrive
KSB Guard

Produits utilisés :

Etanorm/Etanorm MyFlow/Etanorm Pro

Etanorm/Etanorm MyFlow/Etanorm Pro
Documents

Pompe à volute monocellulaire en construction process, performances et dimensions principales selon EN 733, avec entraînement électrique de puissance compatible CEI de type PumpDrive 2 avec KSB SuPremE ou PumpDrive 3 de la classe de rendement IE4/IE5 selon CEI TS 60034-2-3:2016 et variateur de fréquence intégré au moteur. La pompe est équipée de bagues d'usure échangeables, d'une roue radiale fermée avec aubes à double courbure et d'une garniture mécanique simple ou double selon EN 12756. Arbre au droit de la garniture d'étanchéité d'arbre avec chemise d'arbre sous garniture échangeable. La construction process permet le démontage de l'accouplement, des supports de palier et de la roue sans que le corps de pompe soit démonté des tuyauteries. Points de fixation selon la norme CEI 60072, dimensions extérieures suivant DIN V 42673 (07-2011). Version ATEX disponible. Bien en avance sur les exigences d'efficacité des directives ErP.

Détails

PumpDrive 2/PumpDrive 2 Eco

PumpDrive 2/PumpDrive 2 Eco
Documents

Variateur de fréquence modulaire auto-refroidi permettant la variation continue de la vitesse de rotation de moteurs asynchrones et de moteurs synchrones à réluctance par le biais de signaux analogiques normalisés, du bus de terrain ou du clavier afficheur. L'auto-refroidissement de PumpDrive permet le montage direct sur le moteur, le montage mural et le montage dans une armoire de commande. Régulation de six pompes au maximum sans régulateur supplémentaire.

Détails

KSB Guard

KSB Guard
Documents

Service de surveillance intelligent et complet pour les pompes et d'autres machines tournantes. Disponible 24H/24 et 7j/7, tous constructeurs. Grâce à KSB, découvrez la maintenance prévisionnelle et profitez d'une transparence totale, d'une disponibilité améliorée, d'une plus grande sécurité d'utilisation et d'un fonctionnement efficace (des pompes non régulées). KSB Guard vous permet de consulter à toute heure et en tout lieu des données de fonctionnement importantes telles que les vibrations, la température, les heures de fonctionnement et l'état de charge (des pompes non régulées). En outre, pour tout écart par rapport au fonctionnement normal, une notification sera immédiatement envoyée via le portail Web KSB Guard / l'application. Les experts du centre de surveillance KSB apporteront également leur assistance lors de l'analyse des causes.
