Palazzo Grassi

Au Palazzo Grassi, la durabilité au service de l’art

Bâti ancien et installations techniques modernes : l’équipement du Palazzo Grassi avec des pompes et robinets KSB pour le chauffage, le refroidissement, l’adduction d’eau et les installations sanitaires a permis une réduction de 30 % de la consommation d’énergie.

Le projet : Palazzo Grassi, un palais du XVIIIe siècle en plein cœur de Venise

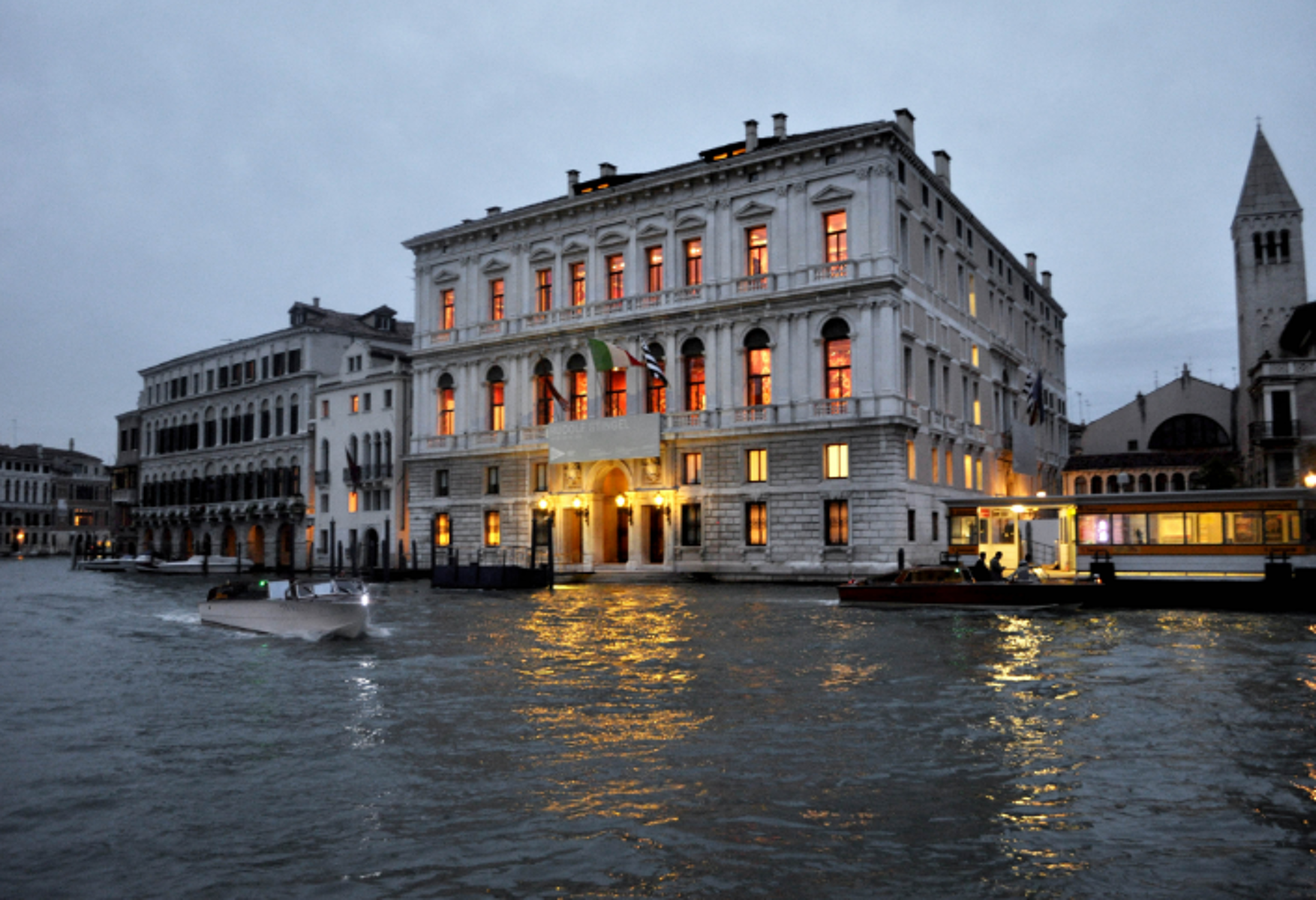

C’est l’un des fleurons du patrimoine vénitien : le Palazzo Grassi, ou palais Grassi, est un bâtiment de trois étages, mélange de style baroque tardif et classicisme, qui fut construit au XVIIIe siècle directement en bordure du Grand Canal par l’architecte Giorgio Massari pour la famille Grassi.

Aujourd’hui, le splendide palais abrite un prestigieux musée d’art contemporain qui regroupe les collections de l’entrepreneur et collectionneur français François Pinault, propriétaire du bâtiment depuis 2006.

Un bilan énergétique du palais a révélé l’urgence d’une optimisation dans ce domaine. Pour cela, une technologie moderne pour le chauffage, le refroidissement, l’adduction d’eau et les installations sanitaires a été mise en place derrière les murs plusieurs fois centenaires. Une technologie répondant à la fois aux exigences d’efficacité énergétique maximale et de réduction de l’impact sur l’environnement.

Le défi : une technologie de pointe dans un bâtiment pluriséculaire

La mission consistait à réduire de façon drastique la consommation énergétique du Palazzo Grassi grâce à la mise en œuvre d’une technologie à la fois efficace et respectueuse de l’environnement – et de réaliser ainsi des économies substantielles.

La solution : bouquet de technologies et expertise globale

Afin de répondre aux exigences spécifiques du Palazzo Grassi, KSB a fourni un ensemble complet de pompes et de robinetterie pour le chauffage, le refroidissement, l’adduction d’eau et les systèmes sanitaires, dont 131 robinets d’arrêt à soupape et de régulation, 24 clapets de non-retour à battant, 29 filtres, 45 manchettes anti-vibratiles et 5 pompes Etabloc.

Le critère principal a été la haute efficacité des pompes équipées du moteur KSB SupremE IE5*.
L’entraînement sans aimant de la pompe autorise un rendement élevé dans toutes les plages de charge – et permet ainsi des économies d’énergie maximales.

De plus, toutes les pompes ont été équipées de variateurs de fréquence PumpDrive et d’unités de surveillance PumpMeter. Parallèlement à l’installation des nouvelles pompes, KSB a également assuré la maintenance de plusieurs pompes anciennes.

Le projet, qui a débuté en juillet 2015, s’est achevé en février 2016, soit une durée de 8 mois. Les équipements ont été livrés en novembre 2015.

Au final, les solutions de KSB ont permis une diminution de la consommation énergétique totale de 30 %.


Chiffres I Données I Faits

  • Site : Venise
  • Application : Bâtiment
  • Produits KSB installés :
    131 x BOA-Compact (DN 32 à 200)
    24 x BOA-RVK (DN 32 à 200)
    45 x Ecoline GE3 (DN 40 à 200)
    29 x BOA-S (DN 65 à 150)
    3 x Etabloc (Q : 90,00 m3/h et H : 30,00 m)
    2 x Etabloc (Q : 140,00 m3/h et H : 30,00 m)
    PumpDrive
    PumpMeter
  • Mise en service : Février 2016

Produits KSB installés

Etabloc

Etabloc

Pompe monobloc à volute, monocellulaire, performances suivant EN 733, avec chemise d'arbre et bagues d'usure remplaçables, avec variateur de fréquence monté sur le moteur. Avec KSB SuPremE, un moteur synchrone à réluctance sans aimant (sauf tailles de moteur 0,55 kW / 0,75 kW avec 1500 t/min qui sont équipées d'aimants permanents), classe de rendement IE4/IE5 selon CEI TS 60034-30-2:2016, pour le fonctionnement avec variateur de fréquence KSB PumpDrive 2 ou KSB PumpDrive 2 Eco sans capteur de position rotorique. Points de fixation selon EN 50347, dimensions extérieures selon DIN V 42673 (07-2011). Version ATEX disponible.

PumpDrive R (KSB202)

PumpDrive R (KSB202)

Variateur de fréquence modulaire auto-refroidi permettant la variation continue de la vitesse de rotation de moteurs asynchrones et de moteurs synchrones à réluctance par le biais de signaux analogiques normalisés, d'un bus de terrain ou du clavier afficheur. L'auto-refroidissement du PumpDrive R permet le montage mural et le montage dans une armoire de commande. Régulation de six pompes sans régulateur supplémentaire. PumpDrive R élargit la grille de sélection PumpDrive 2 jusqu'à la puissance assignée de 250 kW (standard) / 1400 kW (sur demande).

BOA-Compact

BOA-Compact

Robinet d'arrêt à soupape suivant DIN / EN à brides, encombrement court suivant EN 558/14, à siège incliné, à tête droite, avec corps monobloc, cône de réglage revêtu EPDM, étanchéité au passage et étanchéité arrière souples, indicateur de position, dispositif de blocage, limiteur de course, capot d'isolation avec rehausse thermique, sans entretien, calorifugeage entier.
