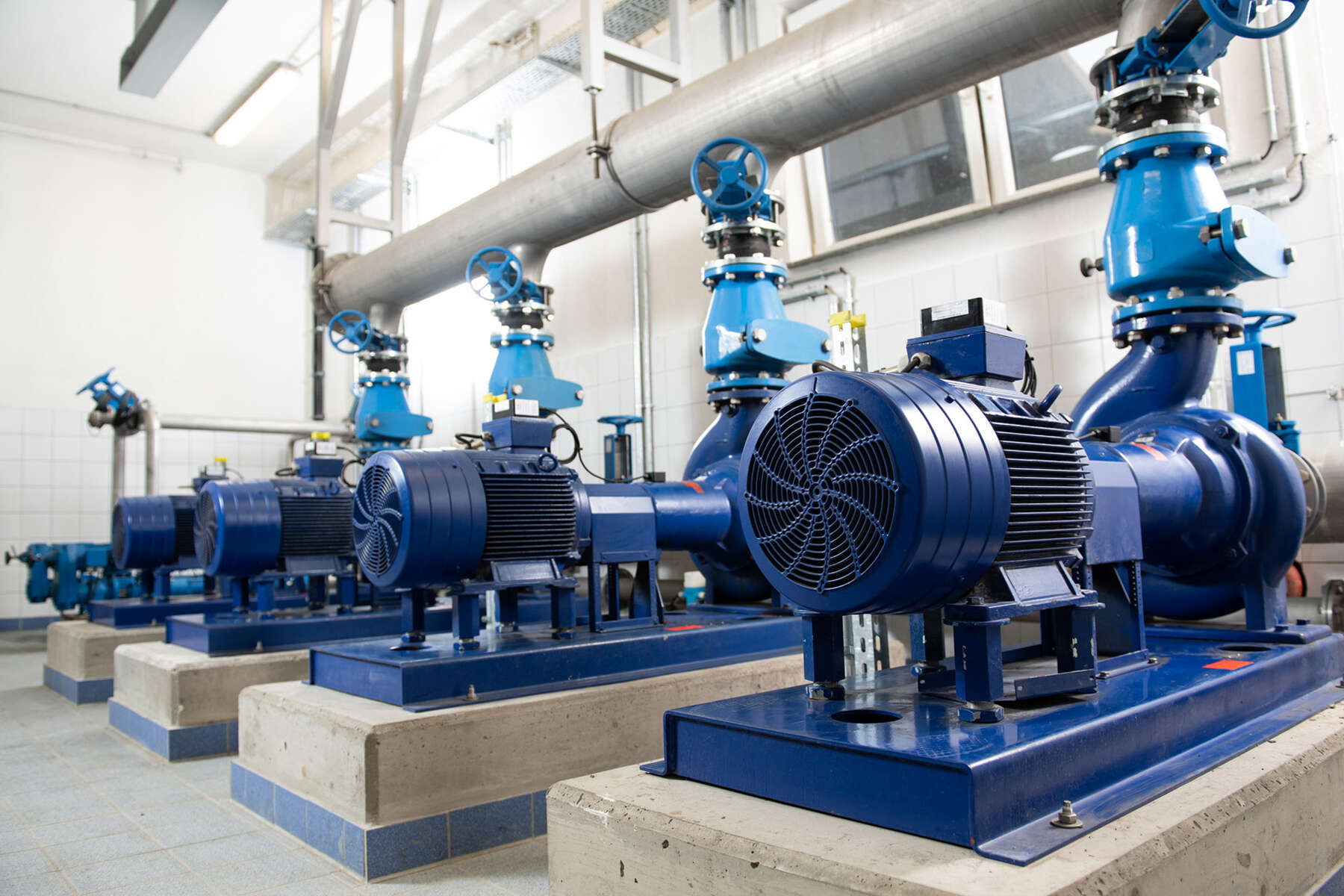

Installatie met leidingen, pompen en afsluiters

Meer transparantie - met KSB Guard

Soms treden, ondanks het gebruik van hoogwaardige pompen, storingen op, waarvan de exacte oorzaak alleen kan worden vastgesteld door middel van een langetermijndiagnose. Vaak worden storingen veroorzaakt door externe factoren. Om de oorzaak van de storingen echter te vinden, moet de betreffende pomp gedurende een langere periode worden bewaakt met behulp van geschikte sensoren. KSB Guard is hiervoor ontwikkeld: De innovatieve bewakingseenheid ondersteunt het zoeken naar oorzaken, zodat nadien doelgerichte maatregelen kunnen worden genomen.

Soms treden, ondanks het gebruik van hoogwaardige pompen, storingen op, waarvan de exacte oorzaak alleen kan worden vastgesteld door middel van een langetermijndiagnose. Vaak worden storingen veroorzaakt door externe factoren. Om de oorzaak van de storingen echter te vinden, moet de betreffende pomp gedurende een langere periode worden bewaakt met behulp van geschikte sensoren. KSB Guard is hiervoor ontwikkeld: De innovatieve bewakingseenheid ondersteunt het zoeken naar oorzaken, zodat nadien doelgerichte maatregelen kunnen worden genomen.

Het project:

Oorzaak van pompstoring zoeken

In de retourslibpompeenheid van de zuiveringsinstallatie van Altenstadt raakten vier Sewatec D-pompen met regelmatige tussenpozen defect. Na de inbedrijfname constateerde KSB Guard vaak overschrijdingen van de vastgelegde trillingsgrenswaarde. De maximaal gemeten waarde bedroeg meer dan 18 mm/s voor alle vier de pompen, ruim boven de grenswaarde van 5 mm/s.

De klant:

Rioolwaterzuiveringsinstallatie van Altenstadt

De gemeente Altenstadt ligt in het district Wetterau in Hessen en bestaat uit acht wijken. De zuiveringsinstallatie van de rioolwaterzuiveringsinstallatie van Altenstadt zorgt voor de stedelijke drainage en probleemloze afvoer van afvalwater van de 12.000 inwoners. De zuiveringsinstallatie is ontworpen voor maximaal 25.000 inwoners.

Leidingen, afsluiters en sensoreenheden op pompen

De sensoreenheden op de pompen zijn in gebruik

De uitdaging:

Bepaling van externe factoren

Een belangrijke stap in het afvalwaterreinigingsproces is biologische reiniging: Hier worden opgeloste organische stoffen en stikstofverbindingen afgebroken door micro-organismen. Dit wordt gevolgd door de terugkeer van het actieve slib uit de secundaire bezinktank naar de inlaat van de beluchtingstank. Om de statusgegevens van deze retourslibpompeenheid op elk moment na de terugkerende storingen te kunnen bekijken, is KSB Guard geïnstalleerd en in bedrijf gesteld.

Gateway voor ontvangst van de mobiele telefoon, leidingen, pompen op de achtergrond

De gateway voor de ontvangst van de mobiele telefoon die wordt gebruikt

De oplossing:

Foutendiagnose door langetermijnmeting

Dankzij KSB Guard kon de oorzaak van de terugkerende trillingen worden vastgesteld: De drukleiding was rechtstreeks aan de pompen bevestigd en niet aan het plafond opgehangen. Als gevolg daarvan lag de belasting van de drukleiding bij de pompen, dus moest hier actie worden ondernomen. De leiding werd bijvoorbeeld twee maanden na de inbedrijfname van KSB Guard omgebouwd. Als onderdeel van de ombouw werd een dragende stalen constructie aan het plafond bevestigd en werden flexibele rubberen onderdelen tussen de leiding en de pompen geplaatst.

Nadat de pompen opnieuw in bedrijf werden gesteld, daalden de trillingswaarden al na korte tijd tot onder 1 mm/s - de klant was meer dan tevreden met dit resultaat. Aangezien de rioolwaterzuiveringsinstallatie van Altenstadt tot nu toe KSB Guard gratis had getest, werd besloten om KSB Guard te kopen en deze als bewakingsoplossing permanent in de installatie te installeren.

KSB Guard overtuigde vooral door zijn eenvoudige installatie. Bovendien hebben alle geregistreerde gebruikers via de KSB Guard-webportaal 24 uur per dag toegang tot de gegevens van de pompen en worden ze bij afwijkingen direct per e-mail geïnformeerd. Grote schade en storingen kunnen zo betrouwbaar worden voorkomen.

Man met smartphone voor leidingen, pompen en sensoreenheid

Voer op uw smartphone enkele basisgegevens voor elke pomp in en u bent klaar

Cijfers | Gegevens | Feiten

Installatie: retourslibpompeenheid voor zuiveringsinstallatie van Altenstadt

Eindklant: rioolwaterzuiveringsinstallatie van Altenstadt

Uitgangssituatie: regelmatige storingen van 4 Sewatec D-pompen

Gemeten trillingswaarden vóór ombouw: meer dan 18 mm/s

Gemeten trillingswaarden na ombouw: minder dan 1 mm/s

Oorzaak: slechte ophanging van de leiding boven de pompen

Gereedschap gebruikt voor pompbewaking: KSB Guard

Gebruikte producten

KSB Guard

KSB Guard

Slimme en uitgebreide bewakingsservice voor pompen en andere roterende machines – 24/7 beschikbaar en fabrikantonafhankelijk. Samen met KSB om voorspellend onderhoud te voorspellen en te profiteren van uitgebreide transparantie, verhoogde beschikbaarheid, meer bedrijfszekerheid en efficiënte werking (van ongeregelde pompen). Belangrijke bedrijfsgegevens zoals trillingen, temperatuur, bedrijfsuren en belastingsstatus (van ongeregelde pompen) kunnen altijd en overal worden opgeroepen met KSB Guard. Indien er ook een afwijking van de normale werking optreedt, wordt er direct een melding verzonden via het KSB Guard webportaal/de app. Daarnaast bieden de experts van het KSB Monitoring Center ondersteuning bij de oorzaakanalyse.

Sewatec

Sewatec

Horizontaal of verticaal opgestelde pomp met spiraalvormig huis met verschillende waaiervormen van de volgende generatie, met persflens volgens DIN- en ANSI-norm, verkrijgbaar in explosieveilige uitvoering.
