Enerģija visai pilsētai: “Thassalia” jūras siltumenerģijas projekts

“Thassalia” jūras ūdens iekārta nodrošina ilgtspējīgu enerģiju ēkām ar 500 000 m² platību. Uzziniet, kādēļ KSB augstās veiktspējas sūkņi šī projekta panākumos sniedz lielu ieguldījumu.

Klients

Francijas ENGIE grupa, kas atrodas Parīzē, ir viena no pasaulē lielākajiem enerģijas ražotājiem un enerģijas pakalpojumu sniedzējiem ar vairāk nekā 150 000 darbinieku aptuveni 70 valstīs. Papildus parastai enerģijas ražošanai uzņēmums koncentrējas arī uz atjaunojamās enerģijas avotiem, piemēram, vēja enerģiju, hidroenerģiju un siltumenerģiju.

Projekts

Okeāns krasta zonu iedzīvotajiem sniedz lielas enerģijas iespējas, ko tagad, pateicoties KSB ieguldījumam, pirmo reizi iespējams izmantot plašā mērogā: 2016. gadā Marseļas ostā tika atklāta “Thassalia” – 35 miljonu eiro jūras siltumenerģijas ražošanas iekārta. Šī iekārta iegūst Vidusjūras sniegto siltumenerģiju, nodrošinot ilgtspējīgu enerģiju ēkām ar 500 000 m² platību jaunajā EcoCité Euroméditerranée, kas pašlaik ir lielākais pilsētvides atjaunošanas projekts Dienvideiropā.

Iekārta “Thassalia” sniedz ievērojamu ieguldījumu EcoCité Euroméditerranée atbilstoši Francijas augstās kvalitātes vides standartam attiecībā uz zaļo celtniecību. Iekārta samazina siltumnīcefekta gāzu izmešus par 70 %, enerģijas patēriņu par 40 % un ūdens patēriņu par 65 %.

Izaicinājums

KSB bija atbildīgs par karstā un aukstā ūdens apgādes tīkla izstrādi visam EcoCité apgabalam – projektam, kas daudzu iemeslu dēļ ir ļoti prasīgs:

  • Apvienota apsildes un dzesēšanas apgāde.
  • Transportējamais šķidrums – agresīvs jūras ūdens.
  • Liela kopējā EcoCité platība – 480 hektāru.
  • Augsta efektivitāte, lai nodrošinātu zemāko iespējamo enerģijas patēriņu.
  • Zemākās iespējamās trokšņa emisijas, lai pasargātu tuvumā dzīvojošos cilvēkus.
  • Ātra vietējā apkalpošana uzturēšanai un remontam, nodrošinot nepārtrauktu iekārtas darbību.

Risinājums

Seši augstas veiktspējas CPKN tipa sūkņi iesūknē jūras ūdeni siltuma sistēmā no septiņu metru dziļuma. Katrs no šiem jūras ūdens sūkņiem ir aprīkots ar 160 kW regulējama ātruma motoru. Kopējais plūsmas apjoms ir 1000 l/s. Atteces sistēmā līdz 30 °C uzsildītā jūras ūdens agresīvo īpašību dēļ jūras ūdens sūkņiem ir jābūt labi aizsargātiem pret koroziju. Tādēļ visas daļas, kas nonāk saskarē ar ūdeni, ir izgatavotas no īpaša dupleksa nerūsējošā tērauda – KSB izstrādāta materiāla Noridur®. Tā paša iemesla dēļ uzstādīto ISORIA droseļvārstu diski ir pārklāti ar Halar pārklājumu.

CPKN standartizēto ķimikāliju sūkņu lietošana jūras ūdens sūknēšanai.

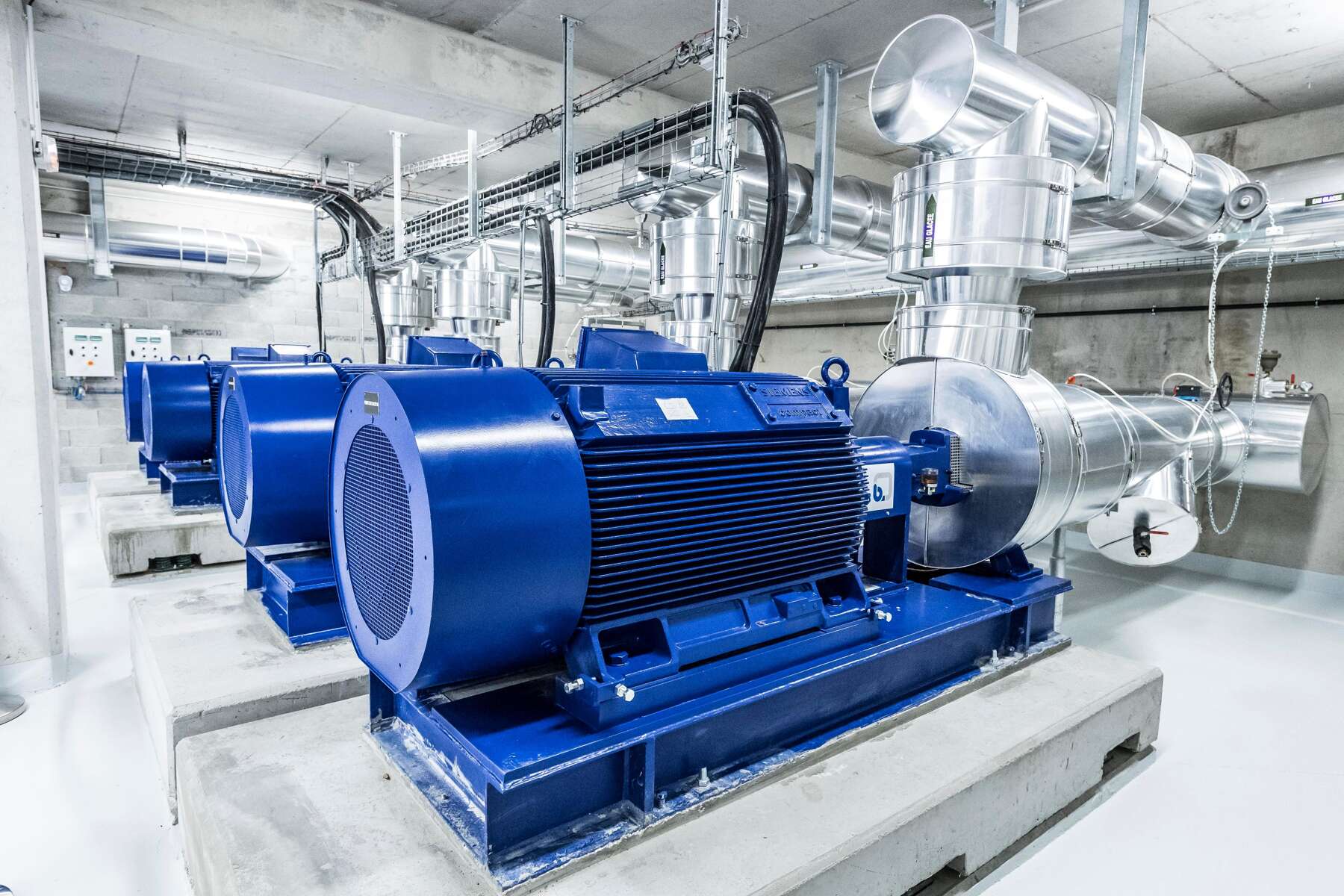

ÉcoCité ēku karstā ūdens un atsevišķā aukstā ūdens tīklā ir uzstādīti astoņi MegaCPK tipa standartizētie ķimikāliju sūkņi ar motoriem, kuru nominālā vērtība ir no 160 līdz 355 kW.

Vārsti, kuru izmēri ir līdz DN 700, jūras ūdens ieplūdes laikā pilda noslēgšanas un regulēšanas funkcijas. Tos iedarbina spēcīgi pneimatiskie vai manuālie aktuatori. Jūras ūdens, kura temperatūra svārstās no 14 °C ziemā līdz 22 °C vasarā, apgādā siltummaiņus, kas savienoti ar sildīšanas-dzesēšanas sūkņiem. Sistēma nodrošina sildīšanu, ja ūdens ir auksts, un dzesēšanu, kad tas ir silts. Sildīšana un dzesēšana pēc tam tiek sadalīta uz EcoCité ēkām, izmantojot 60 °C karstā ūdens tīklu un atsevišķu 5 °C aukstā ūdens tīklu.

Abiem trīs kilometrus garā tīkla kontūriem ir nepieciešami augstas veiktspējas sūkņi. Abi kontūri ir aprīkoti ar četriem MegaCPK tipa standartizētiem ķimikāliju sūkņiem. Katrs no šiem sūkņiem var sasniegt 110–120 m ūdens staba. Motoru jaudas nominālās vērtības ir 160–355 kW ar efektivitāti līdz 84 % pie 1500–1750 apgr./min. ātruma.

Vārsti, kuru izmēri ir līdz DN 700, jūras ūdens ieplūdes laikā pilda noslēgšanas un regulēšanas funkcijas. Tos iedarbina spēcīgi pneimatiskie vai manuālie aktuatori. Jūras ūdens, kura temperatūra svārstās no 14 °C ziemā līdz 22 °C vasarā, apgādā siltummaiņus, kas savienoti ar sildīšanas-dzesēšanas sūkņiem. Sistēma nodrošina sildīšanu, ja ūdens ir auksts, un dzesēšanu, kad tas ir silts. Sildīšana un dzesēšana pēc tam tiek sadalīta uz EcoCité ēkām, izmantojot 60 °C karstā ūdens tīklu un atsevišķu 5 °C aukstā ūdens tīklu.

Abiem trīs kilometrus garā tīkla kontūriem ir nepieciešami augstas veiktspējas sūkņi. Abi kontūri ir aprīkoti ar četriem MegaCPK tipa standartizētiem ķimikāliju sūkņiem. Katrs no šiem sūkņiem var sasniegt 110–120 m ūdens staba. Motoru jaudas nominālās vērtības ir 160–355 kW ar efektivitāti līdz 84 % pie 1500–1750 apgr./min. ātruma.

Dati I Fakti I Rādītāji

ENGIE SA

Dibināšanas gads: 1858

EDarbinieki: 153 090 (2016)

Pārdošanas ieņēmumi: 66,6 bilj. eiro (2016)

Nozare: energoapgāde

Dati par projektu “Thassalia”

  • Platība, kurā jānodrošina karstais un aukstais ūdens:
    480 hektāru un kopā 500 000 m2 ēku platība.

Projektā izmantotie KSB tipa sērijas produkti

  • Siltumiekārta:
    6 KSB CPKN sūkņi, kas sūknē jūras ūdeni, ar 160 kW regulējama ātruma motoriem; daļas, kas nonāk saskarē ar ūdeni, ir izgatavotas no korozijizturīga Noridur®; 6 ISORIA droseļvārsti ar Halar pārklājuma diskiem.
    Apstrādātais šķidrums: jūras ūdens, kura temperatūra ir līdz 30 °C.
  • Apgādes tīkls:
    8 MegaCPK standartizēti ķimikāliju sūkņi ar 160–355 kW nominālo jaudu (efektivitāte līdz 84 % ar ātrumu 1500–1750 apgr./min.).

Pasūtīts: 2016 gadā
