Karstas tehnoloģijas karstām plātnēm: inovatīvas KSB tehnoloģijas siltumpārneses eļļu apstrādei

Skaidu plātņu ražošanā ir nepieciešama augsta temperatūra – KSB un tā augstas veiktspējas siltumpārneses šķidruma sūkņi gādā, ka izmantotā siltumpārneses eļļa tiek pārvietota vienmērīgi.

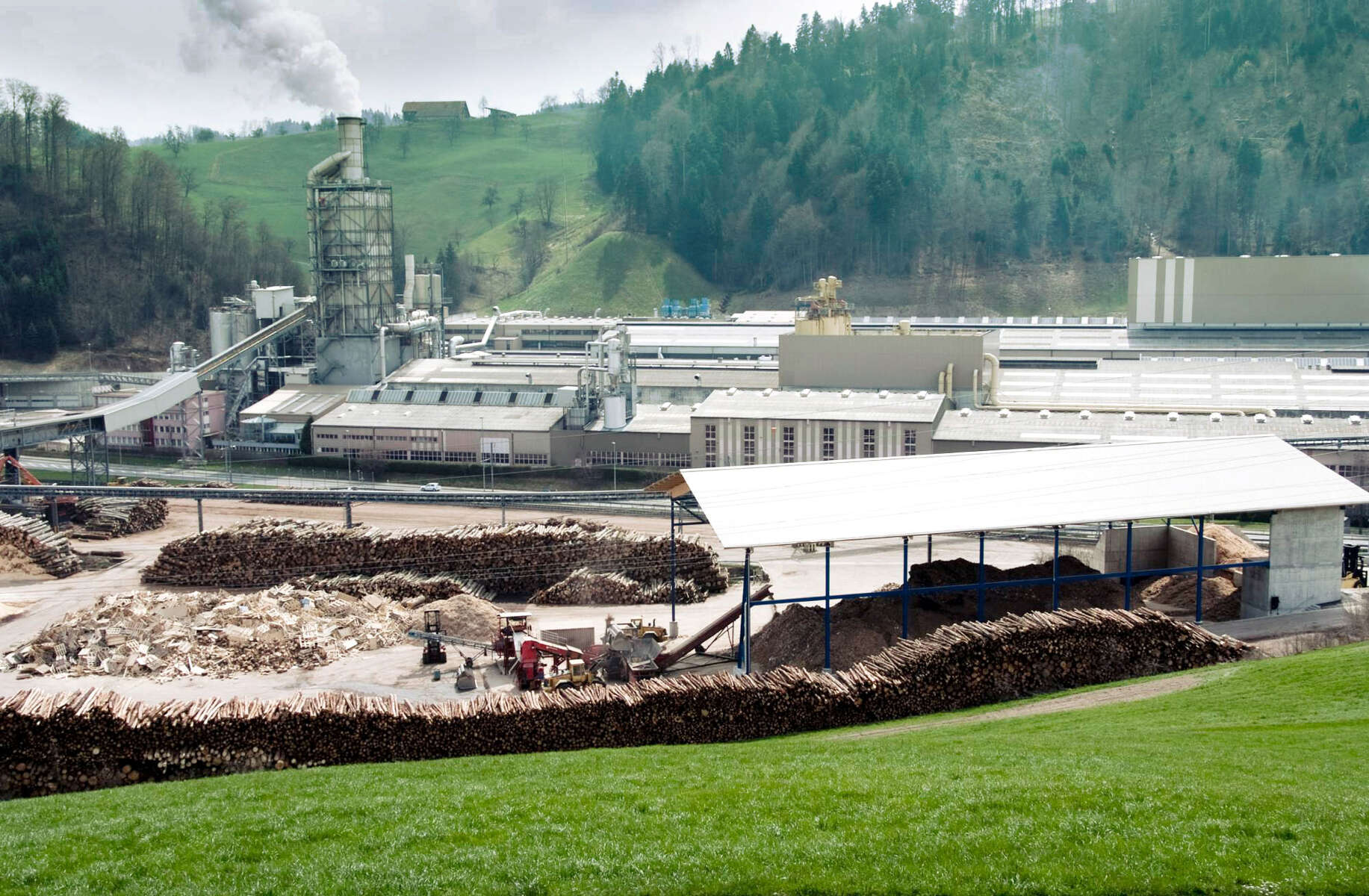

Swiss Kronospan site, Menznau

1. Klients

Kronospan Schweiz AG ir daļa no Swiss Krono grupas, vadoša uzņēmuma, kas specializējas kokmateriālu ražošanā un izstrādē. Uzņēmuma telpās Mencnavā tiek ražotas mēbelēm un interjera apdarei izmantotas skaidu plātnes un kokšķiedru plātnes, kā arī augsta blīvuma kokšķiedru plātnes (HDF) lamināta grīdām. Kopš 1969. gada, kad rūpnīcu pameta pirmā kokskaidu plātne, uzņēmums siltumpārneses eļļu pārvietošanu ir uzticējis KSB sūkņiem – tās ir ilgas partnerattiecības, kas pastāv vēl šobrīd.


2. Projekts

Kokšķiedru plātņu ražošana ir karsts process: vispirms kokšķiedras tiek izžāvētas rotējošā trumulī ar karstām gāzēm, kuru temperatūra ir aptuveni 350 °C. Kad sausās šķiedras ir sasaistītas, tās tiek sapresētas, izgatavojot pašu plātni. Šim procesam nepieciešama temperatūra līdz 285 °C.

Lai šādu temperatūru varētu izmantot pastāvīgi un vienmērīgi, tiek izmantotas siltumpārneses eļļas. Uzņēmums Kronospan eļļu uzsilda, izmantojot pārstrādātu koksni, kas tiek sadedzināta īpašā koksnes enerģijas ražošanas sistēmā. Kad eļļa ir uzsildīta, tā tiek transportēta uz ražošanas iekārtu.


KSB Etanorm SYT siltumpārneses šķidruma sūknis

KSB Etanorm SYT siltumpārneses šķidruma sūknis

3. Izaicinājums

Šis projekts bija īpašs, jo ražošanas procesa dēļ siltuma kontūram ir īpaši augstas prasības – jo īpaši augstās temperatūras, kas jebkurai sūkņu sistēmas radītu izaicinājumu. Pārvietojamais šķidrums bija Transcal N tipa siltumpārneses minerāleļļa, kurai ir augsta siltumizturība un laba siltumvadītspēja. Siltumpārneses eļļu pārvietošanai šādos temperatūras diapazonos ir nepieciešami neparasti izturīgi sūkņi ar maksimālu ekspluatācijas drošību.


KSB Etanorm SYT siltumpārneses šķidruma sūknis

KSB Etanorm SYT siltumpārneses šķidruma sūknis

4. Risinājums

Kronospan rūpnīcās Mencnavā, kas atrodas blakus Lucernai, savus atbildīgos pienākumus veic vairāk nekā 50 siltumpārneses šķidruma sūkņu, ko izgatavojis uzņēmums KSB. Sildīšanas un regulēšanas kontūri vien ir aprīkoti ar dažādu izmēru 40 Etanorm SYA un Etanrom RSY sūkņiem. Galvenajā enerģijas centrā, kas tika atklāts 2010. gada februārī, mūsdienīgā rūpnīca ir aprīkota ar vēl sešiem Etanorm SYA un trim Etanorm RSY sūkņiem, kā arī jaunā KSB tipa sērijas Etanorm SYT sūkņiem. Vēl četri Etanorm SYA un Etanorm RSY sūkņi tika uzstādīti ražotnes siltumenerģijas padeves sistēmas modifikācijas ietvaros.

Izmantojot karstumu, nepieciešami speciālistu risinājumi, piemēram, Etanorm SYT ar jauno VenJet® ventilācijas funkciju. Šīs sistēmas ir ideāli sagatavotas darbam karstos un eļļainos apstākļos. Uzņēmuma KSB patentētais VenJet® ventilācijas kontūrs nodrošina, ka pārvietotā šķidruma gāzes var atdalīt un uzkrāt atsevišķā kamerā. Tādējādi tās var izvadīt kontrolētā veidā, izmantojot vītņtapu. Šiem sūkņiem ir īpaši izturīga konstrukcija, un tie saglabā savu vērpes pretestību arī karstā temperatūrā. Papildus Etanorm priekšrocības ietver tā zemo siltumpārnesi uz gultņu mezglu, zemās uzturēšanas prasības un tādējādi tā izcilo ekspluatācijas uzticamību.

Vadošais sūknis ir Etanorm SYT 150-400 ar 470 m³/h plūsmas ātrumu, 46 m spiedienaugstumu un apbrīnojamu 83,8 % efektivitāti. Gadu desmitiem KSB servisa speciālisti ir gādājuši par šo projektu, lai novērstu avārijas un dārgas dīkstāves. Pierādītās Etanorm SYT priekšrocības ir pilnībā sagatavotas nākotnei.


Būtiski fakti

  • Uzņēmums: Kronospan Schweiz AG
  • Dibināšanas gads: 1966.
  • Darbinieku skaits: 434 (2010. gada aprīlis)
  • Skaidu plātņu produkcija: 410 000 m3/gadā
  • Vidēja blīvuma šķiedru platņu (MDF) produkcija: 223 000 m3/gadā
  • Inženierijas līgumslēdzējs: INess Wärmetechnik GmbH, Remshalden
  • Vispārējā plānošana: Richard Kablitz & Mitthof GmbH, Lauda-Königshofen
  • Izmantoto KSB tipu sērijas: dažādi Etanorm modeļi, daži ar VenJet® ventilācijas kontūru
  • Apstrādājamais šķidrums: Transcal N tipa siltumpārneses eļļa
  • Darba temperatūra: no 280 līdz 290 °C
  • Pasūtīšanas datums: 2011. gada februāris
