Energiagazdálkodási rendszerekbe integrálható multifunkciós szerelvények

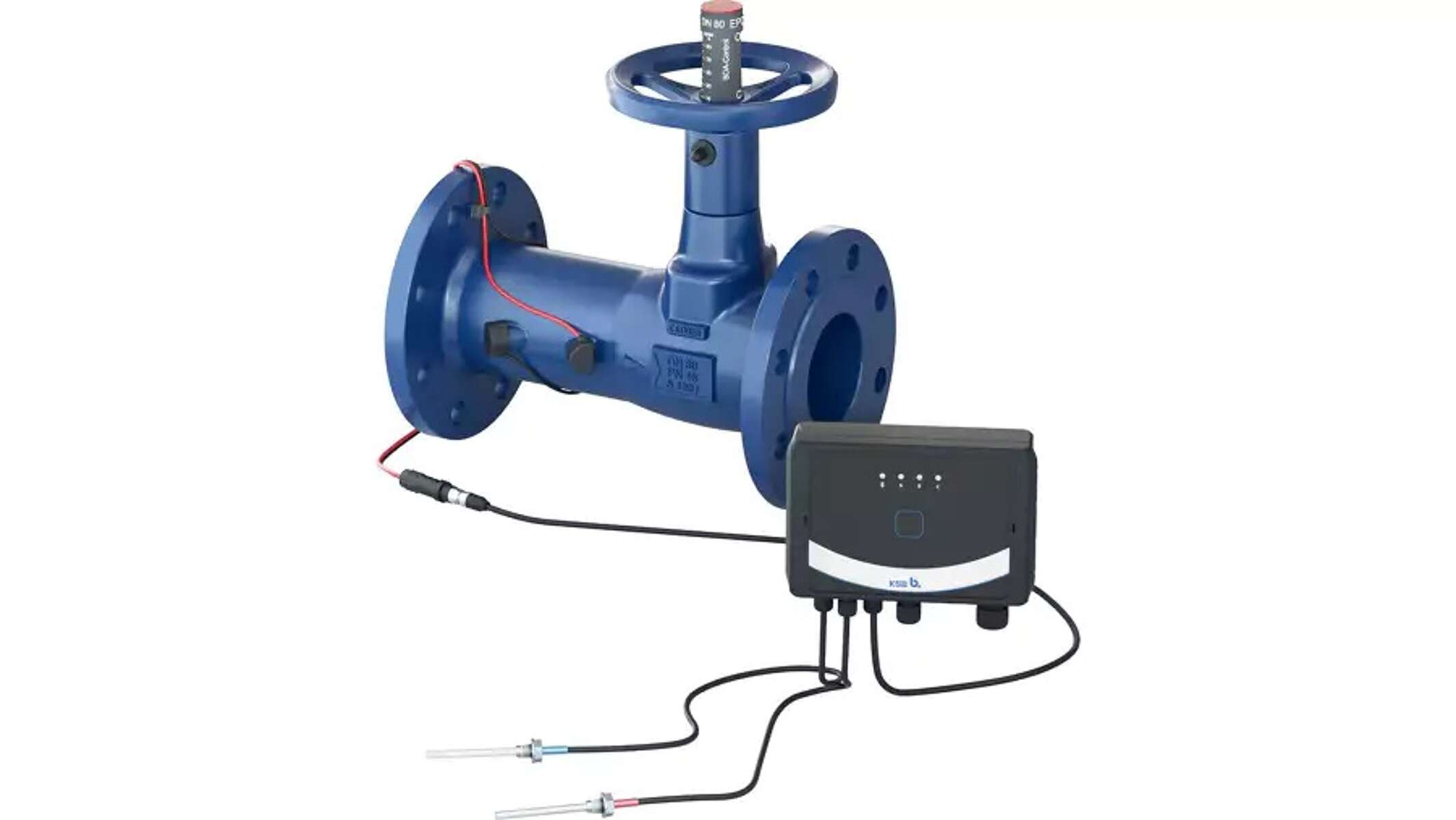

A német épületenergetikai törvény, akárcsak a magyar TNM rendelet előírja, hogy a gazdaságos és megbízható működés érdekében az épületgépészeti rendszereknek energiahatékony komponenseket kell alkalmazniuk. Az új BOATRONIC 100 MOD mérőkészülékkel a KSB költséghatékony és kompakt lehetőséget kínál a jogszabályi előírások teljesítésére.
A BOA-Control IMS szabályozó- és elzáró szelepek az új mérőkészüléknek köszönhetően a modern HVAC-rendszerek energiafelügyeleti rendszerévé válhatnak. A felhasználóknak nincs szükségük további mérőrendszerekre e felügyeleti megoldás megvalósításához. Az áramlás iránya, a térfogatáram, az előremenő és visszatérő hőmérséklet, valamint a hőteljesítmény és a hőmennyiség közvetlenül a szerelvényen mérhető. Főbb alkalmazások: fűtési-, és hűtési rendszerek felügyelete és hidraulikus kiegyenlítése, valamint más olyan alkalmazások, ahol az áramlási sebességet és/vagy a hőmérsékletet mérni szükséges.
Az integrált ultrahangos áramlásmérés az átfolyási időkülönbség elvén alapul, és lehetővé teszi a tényleges térfogatáram értékek gyors és megbízható mérését a szerelvény helyzetének megadása nélkül. Az innovatív, ultrahangos érzékelőkkel tervezett mérőrendszer az alkalmazott közeggel egyáltalán nem érintkezik, így szivárgásmentes, és működését nem befolyásolják a lerakódások, szennyeződések.
Ezen kívül az új mérőműszerek két további hőmérséklet-érzékelőt biztosítanak a táp- és a visszatérő vezetékhez, amelyek lehetővé teszik a táp- és a visszatérő hőmérséklet, valamint a hőteljesítmény és a hőmennyiség rögzítését. További diagnosztikai funkciók, mint például az áramlási irány automatikus kijelzése, növelik az üzembiztonságot. Az épületirányítási rendszerekbe való integrációt két analóg interfész, valamint a Modbus RTU teszi lehetővé. Ily módon a paraméterek elérhetők a magasabb szintű irányítási rendszerben, ami jelentősen hozzájárul a rendszer és a folyamat átláthatóságához. Egy intuitív alkalmazás, a KSB FlowManager megkönnyíti az üzembe helyezést és a mérést is.
A BOA-Control IMS EN 558/1 szabvány szerinti beépítési hossza maximális rugalmasságot biztosít a felhasználók számára. A szerelvény könnyen adaptálható meglévő rendszerekbe, ezért ideális választás, ha energiahatékonyság javítási céllal kell felügyeleti megoldásokat megvalósítani.
A BOA-Control IMS másik előnye, hogy a DN 15-től DN 350-ig terjedő névleges méreteknek, ill. akár négy méter/másodperces áramlási sebességnek köszönhetően alkalmazhatósági tartománya rendkívül széles. Alkalmazható hőközlő rendszerekben lévő víz, valamint hűtőrendszerekben lévő víz/glikol keverékek felügyeletére is. A szelepbe integrált mérőrendszer és az új mérőműszerek (BOATRONIC 100 MOD) feleslegessé teszik a költséges mérőrendszerek, például a mágneses-induktív áramlásérzékelők használatát.
A digitális tervezéshez az elterjedt programokkal és adatbázisokkal kompatibilis (BIM) optimalizált termék rekordok állnak rendelkezésre. Ivóvizes alkalmazásokhoz, valamint olajmentes hűtőkörökhöz az EKB, egy elektrosztatikus műanyag bevonattal ellátott változat áll rendelkezésre.
Kapcsolódó termékek
BOA-Control/ BOA‑Control IMS
Vezetékszabályozó, mérő- és elzárószelep DIN/EN szerinti karimás kivitelben, állandó mérési pontosság a nyomáskülönbségektől függetlenül. Szabványos hosszúságú ház EN 558/1, fojtókúp, skálázott helyzetjelző, löketkorlátozó és szigetelő sapka harmatpontzárral, karbantartásmentes, teljesen szigetelhető. Emellett DVGW-tanúsítvánnyal rendelkező, elektrosztatikus műanyag bevonatú ivóvizes változatban is kapható (EKB). Beépített ultrahangos érzékelőtechnológia, közegérintkezés nélkül. A BOATRONIC 100 MOD (24V AC/DC, Modbus) segítségével az áramlás irányának, a térfogatáramnak és a hőmérsékletnek a helyhez kötött ellenőrzése, valamint az opcionális Az előremenő és visszafolyási hőmérséklet, valamint a teljesítmény és a hőmennyiség rögzítése. Az áramlási irány, a térfogatáram és a hőmérséklet mobil mérése a BOATRONIC MS (akkumulátoros) / BOATRONIC 100 (akkumulátoros) mérőszámítógép segítségével.
