CHTC 产品介绍

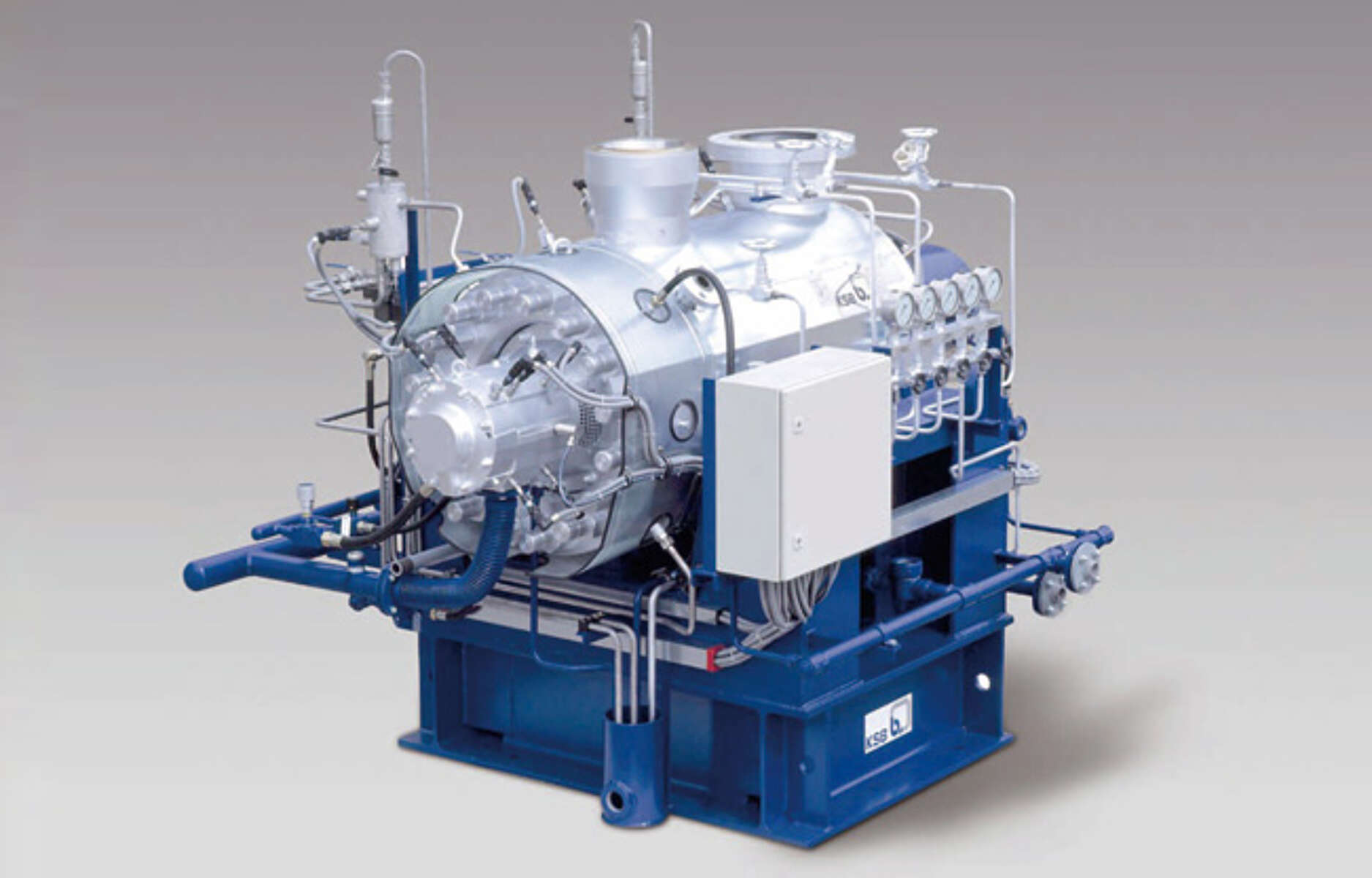

卧式多级高压筒式泵
设计
卧式高压筒式泵，配备径向叶轮，支持单吸和双吸，采用多级设计，配有符合 DIN 和 ANSI 标准的法兰/焊接端喷嘴。
卧式高压筒式泵，配备径向叶轮，支持单吸和双吸，采用多级设计，配有符合 DIN 和 ANSI 标准的法兰/焊接端喷嘴。
应用领域
处理发电站和工业设施中的给水和凝结水，以及生成加压水。
处理发电站和工业设施中的给水和凝结水，以及生成加压水。
技术参数概述
| 筒形泵壳 | 是 |
| 轴承类型 | 滑动轴承 |
| 壳体隔板 | 径向剖分 |
| 驱动频率 | 50 Hz / 60 Hz |
| 驱动类型 | 电机、涡轮 |
| 驱动电压 | 低电压、高电压 |
| 首级叶轮的类型 | 单吸 |
| 叶轮吸入口数 | 单吸/双吸 |
| 其他叶轮类型 | 闭式/径向 |
| 安装类型 | 联轴器连接 |
| 联轴器类型 | 齿轮传动变速联轴器；齿轮；变速联轴器；直接连接 |
| 润滑类型 | 脂润滑/油润滑/加压油润滑 |
| 脂润滑/油润滑/加压油润滑 | 200°C |
| 管口位置 | 可变式 |
| 最大额定压力（排放） | PN160; PN250; PN320; PN400 |
| 抽出式设计 | 是 |
| 泵组位置 | 干式安装 |
| 吸入特性 | 非灌注 |
| 连接类型 | 法兰，焊接端 |
| 排出段类型 | 环形壳 |
| 中段类型 | 带扩压器的中段 |
| 吸入段类型 | 环形壳 |
| eClass 编号 | 36410000; 36410101; 36410100 |
| 最大扬程 | 4. 000 m |
| 安装位置 | 卧式 |
| 轴封类型 | 机械密封 |
| 主要应用领域 | 能源、工业和工艺过程 |
| 壳体材料 | 碳钢；铬钢 |
| 最大排出压力 | 400 bar |
| 最大吸入压力 | 30 bar |
| 安装类型 | 固定式 |
| 最大流量 | 1. 300 m³/h |
| 最大转速 | 6. 750 1/min |
