Palazzo Grassi

Au Palazzo Grassi, la durabilité au service de l’art

Bâti ancien et installations techniques modernes : l’équipement du Palazzo Grassi avec des pompes et robinets KSB pour le chauffage, le refroidissement, l’adduction d’eau et les installations sanitaires a permis une réduction de 30 % de la consommation d’énergie.

Le projet : Palazzo Grassi, un palais du XVIIIe siècle en plein cœur de Venise

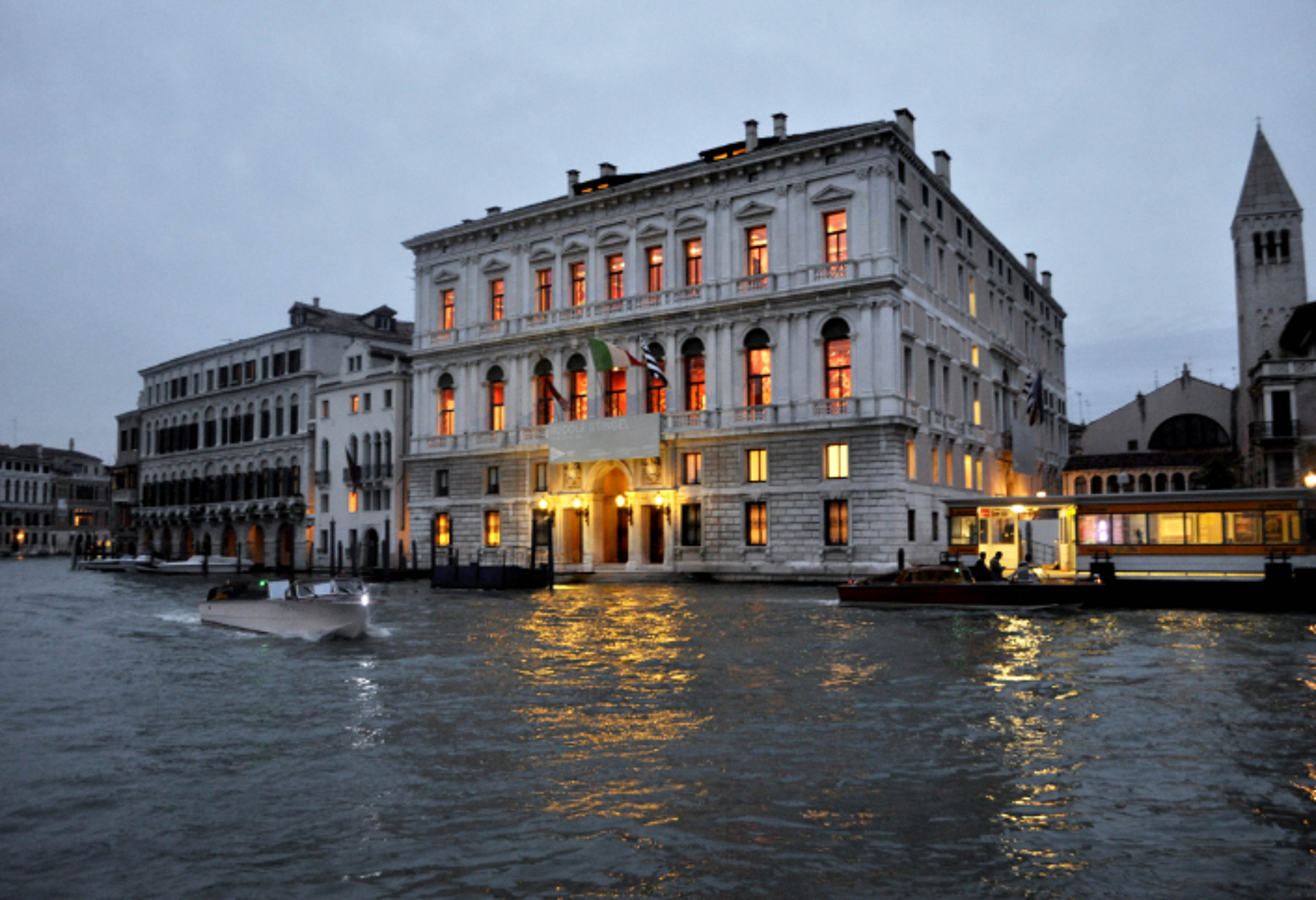

C’est l’un des fleurons du patrimoine vénitien : le Palazzo Grassi, ou palais Grassi, est un bâtiment de trois étages, mélange de style baroque tardif et classicisme, qui fut construit au XVIIIe siècle directement en bordure du Grand Canal par l’architecte Giorgio Massari pour la famille Grassi.
Aujourd’hui, le splendide palais abrite un prestigieux musée d’art contemporain qui regroupe les collections de l’entrepreneur et collectionneur français François Pinault, propriétaire du bâtiment depuis 2006.
Un bilan énergétique du palais a révélé l’urgence d’une optimisation dans ce domaine. Pour cela, une technologie moderne pour le chauffage, le refroidissement, l’adduction d’eau et les installations sanitaires a été mise en place derrière les murs plusieurs fois centenaires. Une technologie répondant à la fois aux exigences d’efficacité énergétique maximale et de réduction de l’impact sur l’environnement.

Le défi : une technologie de pointe dans un bâtiment pluriséculaire

La mission consistait à réduire de façon drastique la consommation énergétique du Palazzo Grassi grâce à la mise en œuvre d’une technologie à la fois efficace et respectueuse de l’environnement – et de réaliser ainsi des économies substantielles.

La solution : bouquet de technologies et expertise globale

Afin de répondre aux exigences spécifiques du Palazzo Grassi, KSB a fourni un ensemble complet de pompes et de robinetterie pour le chauffage, le refroidissement, l’adduction d’eau et les systèmes sanitaires, dont 131 robinets d’arrêt à soupape et de régulation, 24 clapets de non-retour à battant, 29 filtres, 45 manchettes anti-vibratiles et 5 pompes Etabloc.
Le critère principal a été la haute efficacité des pompes équipées du moteur KSB SupremE IE5*.
L’entraînement sans aimant de la pompe autorise un rendement élevé dans toutes les plages de charge – et permet ainsi des économies d’énergie maximales.
De plus, toutes les pompes ont été équipées de variateurs de fréquence PumpDrive et d’unités de surveillance PumpMeter. Parallèlement à l’installation des nouvelles pompes, KSB a également assuré la maintenance de plusieurs pompes anciennes.
Le projet, qui a débuté en juillet 2015, s’est achevé en février 2016, soit une durée de 8 mois. Les équipements ont été livrés en novembre 2015.
Au final, les solutions de KSB ont permis une diminution de la consommation énergétique totale de 30 %.

Chiffres I Données I Faits

  • Site : Venise
  • Application : Bâtiment
  • Produits KSB installés :
    131 x BOA-Compact (DN 32 à 200)
    24 x BOA-RVK (DN 32 à 200)
    45 x Ecoline GE3 (DN 40 à 200)
    29 x BOA-S (DN 65 à 150)
    3 x Etabloc (Q : 90,00 m3/h et H : 30,00 m)
    2 x Etabloc (Q : 140,00 m3/h et H : 30,00 m)
    PumpDrive
    PumpMeter
  • Mise en service : Février 2016

Produits KSB installés

Etabloc/Etabloc Pro/Etabloc MyFlow

Etabloc/Etabloc Pro/Etabloc MyFlow
Documents

Pompe à volute monocellulaire en construction monobloc, performances selon EN 733, avec entraînement électrique de puissance compatible CEI de type PumpDrive 2 avec KSB SuPremE ou PumpDrive 3 de la classe de rendement IE4/IE5 selon CEI TS 60034-2-3:2016 et variateur de fréquence intégré au moteur. Arbre équipé au niveau de la garniture d'étanchéité d'une chemise d'arbre échangeable. Volute et couvercle de corps avec bagues d'usure échangeables. Volute avec pieds de pompe surmoulés en version B, C et S. Points de fixation selon la norme CEI 60072, dimensions extérieures suivant DIN V 42673 (07-2011). Version ATEX disponible. Bien en avance sur les exigences d'efficacité des directives ErP.

Détails

PumpDrive R (KSB202)

PumpDrive R (KSB202)
Documents

Variateur de fréquence modulaire auto-refroidi permettant la variation continue de la vitesse de rotation de moteurs asynchrones et de moteurs synchrones à réluctance par le biais de signaux analogiques normalisés, d'un bus de terrain ou du clavier afficheur. Grâce à l'auto-refroidissement du PumpDrive R, le montage est possible sur un mur ou dans une armoire de commande. Jusqu'à 6 pompes peuvent être réglées sans régulateur supplémentaire. PumpDrive R élargit la gamme de puissances du PumpDrive 2 jusqu'à la puissance assignée de 315 kW (tension de réseau 3~ 380 - 480 V AC) ou 400 kW (sur demande, tension de réseau 3~ 525 - 690 V AC).

Détails

BOA-Compact

BOA-Compact
Documents

Robinet d'arrêt à soupape suivant DIN / EN à brides, encombrement court suivant EN 558/14, à siège incliné, à tête droite, avec corps monobloc, cône de réglage revêtu EPDM, étanchéité au passage et étanchéité arrière souples, indicateur de position, dispositif de blocage, limiteur de course, capot d'isolation avec rehausse thermique, sans entretien, calorifugeage entier.

Détails
