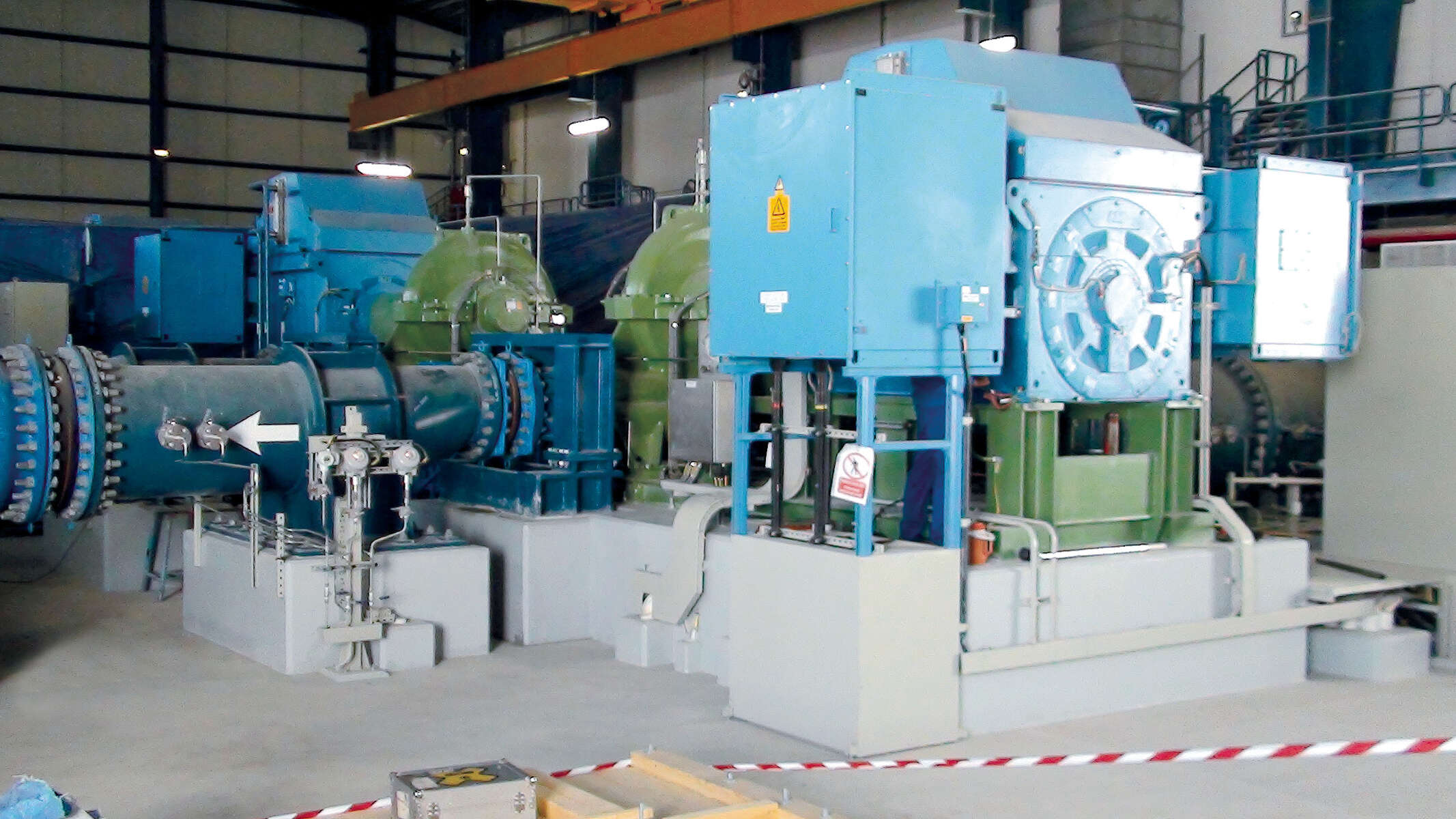

Afbeelding van de pompinstallatie in het waterleidingstation
3 min read

SES System Efficiency Service® maakt resonantiefrequenties zichtbaar

Bij vier nieuw geïnstalleerde, toerengeregelde centrifugaalpompen in een watertransportsysteem traden sterke trillingen op bij hoge toerentallen. Deskundigen hebben in het kader van een systeemanalyse de oorzaak onderzocht.

Bij vier nieuw geïnstalleerde, toerengeregelde centrifugaalpompen in een watertransportsysteem traden sterke trillingen op bij hoge toerentallen. Deskundigen hebben in het kader van een systeemanalyse de oorzaak onderzocht.

De uitdaging:

Meerkanaalsmeting met hoge resolutie maakt trillingsgedrag zichtbaar

In het watertransportsysteem zijn vier pompen van hetzelfde type geïnstalleerd. Deze transporteren drinkwater naar een gemeenschappelijke hoofdleiding. Twee tot drie centrifugaalpompen worden parallel gebruikt en het toerental wordt geregeld via frequentieregelaars. Eén pomp is redundant. De trillingswaarden lagen bij lage toerentallen binnen het toegestane bereik volgens DIN ISO 10816/7. Bij hoge toerentallen daarentegen namen de waarden aanzienlijk toe.

De oplossing:

Een trillingsmeting met hoge resolutie met meerdere meetkanalen

Een trillingsmeting met hoge resolutie met meerdere meetkanalen toonde eerst het exacte verloop van de trillingen op diverse meetpunten. In het bedrijfsgebied van de pomp van 500 tot 995 1/min (8,3 tot 16,5 Hz) werd de eigenfrequentie van het systeem @@@vastgelegd (bij ca. 95 Hz). De reden hiervoor was de overlapping van de eigenfrequentie van het systeem met de schoepenpasseerfrequentie. Dit werd duidelijk via een frequentieanalyse. Om verdere details via de eigenfrequenties te bepalen, zijn aanslagpogingen uitgevoerd, zodat hieruit maatregelen konden worden afgeleid.

Het resultaat:

Nieuwe bevestigingen verlagen de trillingswaarden

Op basis van de aanslagpogingen konden diverse verstevigingen naderhand op het frame worden aangebracht. Bovendien zijn vaste punten voor en na de pomp geïnstalleerd, zodat als resultaat de eigenfrequentie van het systeem uit het bedrijfsgebied van de pomp is verschoven.

Fragment van de geregistreerde meetgegevens

De trillingen in het lage toerentalbereik zijn binnen de perken. Bij toerentallen van 900 tot 995 1/min (toename van 3 tot meer dan 6 mm/s) namen de trillingen aan de niet-aandrijfzijde in verticale richting echter duidelijk toe.

Fragment van de geregistreerde meetgegevens

Het frequentiespectrum van de niet-aandrijfzijde in verticale richting toont dat de excitatie het gevolg is van de passeerfrequentie van de schoep (verkanting bij 950 1/min of 95 Hz).

Cijfers | gegevens | feiten

Toepassingsgebied: watertransport



Projectjaar: 2016



Projectduur: 3 maanden



Gebruikte producten:

4 x RDLO 600-1200 B met 3.9 MW motoren

Toegepaste producten

RDLO

RDLO

Horizontaal of verticaal opgestelde, eentraps, pomp met spiraalvormig huis in de lengterichting met radiale waaier met twee stroomrichtingen, aansluitflens volgens DIN, EN of ASME.
