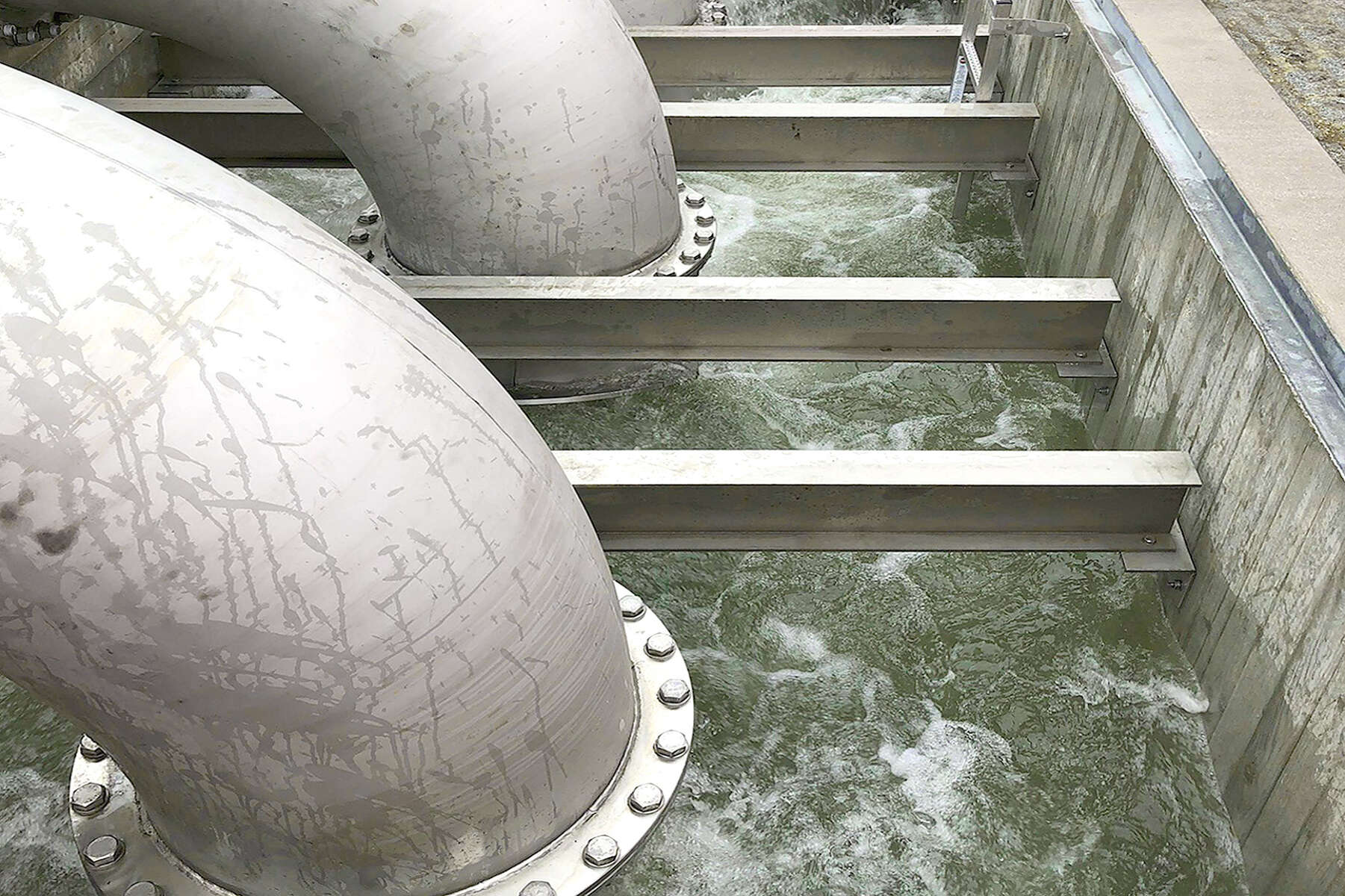

Blik op waterafvoerbassin, opspattend regenwater
5 min read

Voorbereid op de hoogste waterstand van de eeuw

Een overstromingsramp zoals in 2013 mag in Landshut niet worden herhaald: Dit werd door het stadsbestuur bepaald voordat er in 2018 een bouwproject werd gelanceerd dat de stad in Niederbayern de komende generaties moet behoeden voor nieuwe overstromingen. Vooral wat de klimaatverandering en de toenemende zware regenval betreft, was het dringend noodzakelijk om voorbereid te zijn op toekomstige extreme weersomstandigheden.

Een overstromingsramp zoals in 2013 mag in Landshut niet worden herhaald: Dit werd door het stadsbestuur bepaald voordat er in 2018 een bouwproject werd gelanceerd dat de stad in Niederbayern de komende generaties moet behoeden voor nieuwe overstromingen. Vooral wat de klimaatverandering en de toenemende zware regenval betreft, was het dringend noodzakelijk om voorbereid te zijn op toekomstige extreme weersomstandigheden.

Het project:

Hoogwaterpompstation voor Landshut

Wanneer hoog water en zware regen samenkomen, moeten de stedelijke afvoersystemen binnen enkele minuten enorme hoeveelheden water uit de lagergelegen gebieden van de stad afvoeren. In 2013 werden de systemen die zich tot dan toe hadden bewezen overbelast door de hoge waterstand van de rivier de Isar. De hoogwatergeul was tot de rand vol water gelopen, straten werden overstroomd en delen van het industriegebied waren niet meer begaanbaar.

Het nieuwe pompstation van de stad Landshut moest gebouwd worden voor een rampsituatie. Het moet worden ingezet wanneer alle reservoirs zoals de hoogwatergeul, het overloopbassin voor regenwater en opslagkanalen zijn gevuld en de watermassa's niet snel genoeg meer kunnen wegstromen.

De klant:

Stadtwerke Landshut

Het nutsbedrijf in Landshut voorziet ongeveer 92.000 huishoudens van elektriciteit, aardgas, water en verwarming. Het energiebedrijf verzamelt en transporteert afval- en regenwater via een 370 kilometer lang afvoersysteem, waarna het via mengwaterkanalen naar de afvalwaterzuiveringsinstallatie in Landshut-Dirna wordt geleid of rechtstreeks wordt afgevoerd naar nabijgelegen stromen en infiltratiesystemen in diepere bodemlagen.

Waterafvoerbassin op de achtergrond, daarvoor buisschachten naar de pompen

Waterafvoerbassin op de achtergrond, daarvoor buisschachten naar de Amacan-pompen

De uitdaging:

Voorbereid zijn op een ramp

Een noodsituatie, dus een te grote toevoer van water binnen een zeer korte periode, kan van tevoren vaak alleen op een computer worden gesimuleerd. Veel steden bieden ook geen absolute zekerheid wat betreft overstromingsbescherming. Om economische en technische redenen zijn hun afvalwaterkanalen over het algemeen bemeten voor uitzonderlijk zware regenval, zoals dat om de paar jaar gebeurt, maar niet voor de zwaarste regen van de eeuw. Landshut wilde met een redelijke investering echter 100% zekerheid kunnen garanderen. Het stond vast dat de bouw van deze installatie niet mocht leiden tot hogere afvalwaterkosten voor de betrokken huishoudens.

De oplossing:

Krachtige propellerpompen van KSB

In het huidige geval konden het planningskantoor Lichtenecker en Sagl Ingenieure gebruikmaken van gegevens naar aanleiding van de overstromingsramp van 2013. Daardoor konden de daadwerkelijke watervolumes en stromingspatronen worden opgenomen in de planning van het nieuwe hoogwaterpompstation en konden het systeem en de technologie dienovereenkomstig worden gedimensioneerd.

Het hoogwaterpompstation moet worden gebruikt wanneer het regenoverloopbassin vanwege hoog water niet snel genoeg kan leeglopen. Het overtollige water wordt vervolgens door drie grote leidingen naar de ondergrondse pompinstallatie geleid en stroomt vervolgens naar de krachtige Amacan-propellerpompen van KSB. Twee hiervan zijn in een noodgeval permanent in bedrijf, de derde dient als redundantie. In een noodsituatie kan het water de opslagruimte onder de grond tot 3 m hoog vullen. Vervolgens wordt het door de twee pompen aangezogen en vanaf een diepte van 5 m naar het oppervlak gepompt, waar het op gecontroleerde wijze in de Pfettrach wordt afgevoerd. Elk van de KSB-pompen kan tot 1 m3 water per seconde aanzuigen.\

De Amacan P-dompelpomp is perfect voor deze toepassing: Hij heeft een mechanische asafdichting in tandemopstelling ter bescherming tegen vezelige materialen, en hoogwaardige, slijtvaste glijmaterialen. De pomp is ontworpen voor langdurig probleemloos gebruik en is perfect geschikt voor vaste installatie in de moeilijk toegankelijke buisschacht.

Het gehele systeem is ontworpen voor ten minste de komende 50 jaar, zelfs als alle betrokkenen hopen dat het slechts zelden gebruikt zal hoeven worden. Maar als het erop aankomt, start de installatie binnen enkele seconden op en moet hij zichzelf zonder compromissen bewijzen. KSB heeft ervoor gezorgd dat men dit dramatische moment in relatieve kalmte kan afwachten.

Ontwerpplan van het ingenieursbureau waarin de installatie van de Amacan P-dompelpompen met waterafvoer wordt weergegeven

Grafische weergave van de installatie van de Amacan P-dompelpompen en waterafvoer

Cijfers | gegevens | feiten

Installatie: Hoogwaterpompstation

Eindklant: Stadtwerke Landshut

Gebruikte producten

3x Amacan P - dompelpomp met axiale propeller

Capaciteit: tot 7000 l/s

Opvoerhoogte: tot 12 m

Gebruikte producten

Amacan P

Amacan P

Nat opgestelde dompelpomp in schachtuitvoering met axiale propeller in ECB-uitvoering, eentraps, enkelstromig. ATEX-uitvoering verkrijgbaar.
